Equipement compact d'asservissment

Publicité

Exemple 1 :
Exemple 2 :
8.6
Outil du COMPAX SV

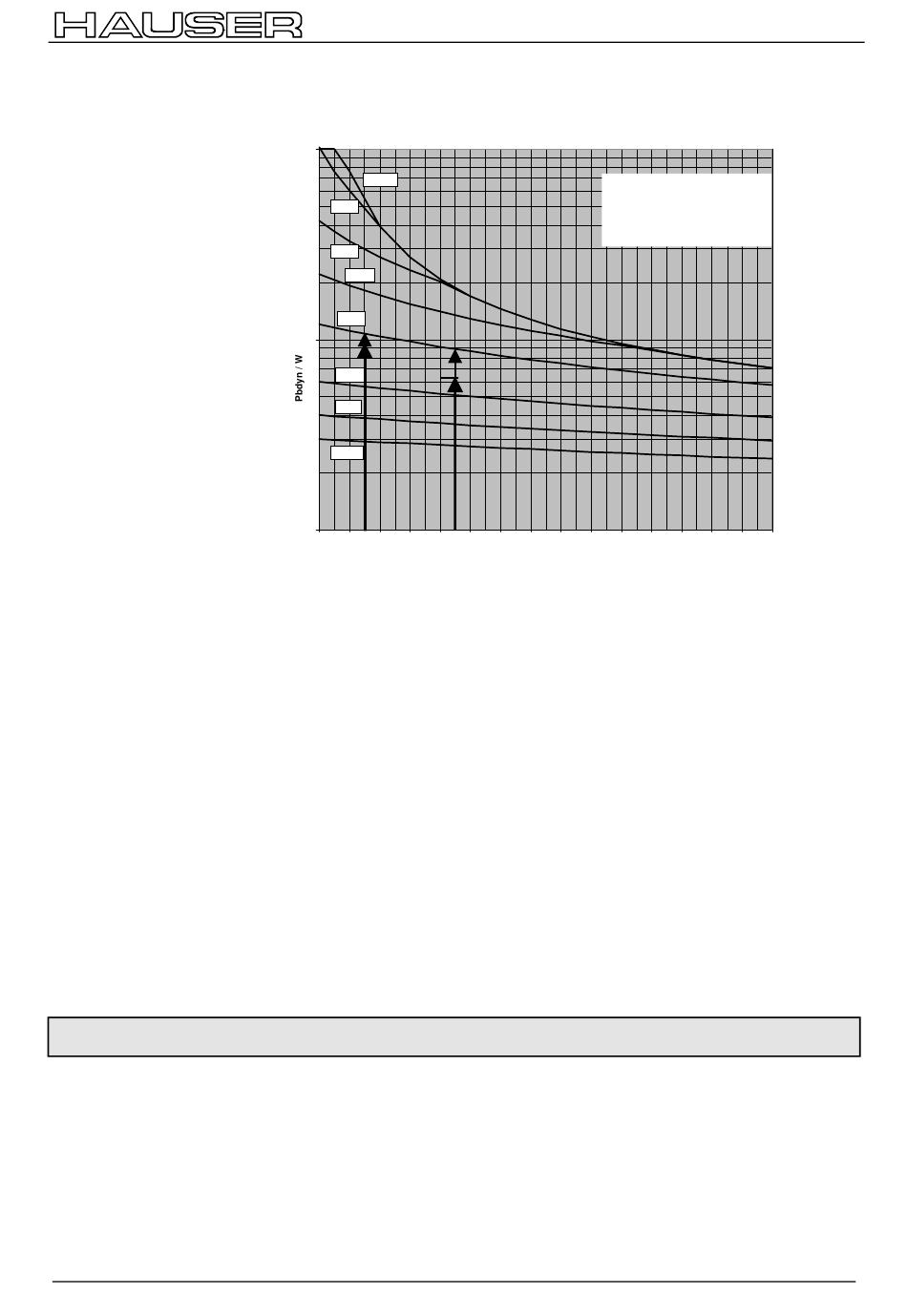

Lecture du diagramme :
Zulässige interne Bremsimpulsleistungen mit NMD20
10000
F=100
F=50
F=20
F=10
F=5
1000
F=2
700 W
F=1
F=0,5
100
0,0
0,2
0,4
0,6
Pour un temps de freinage de 0,8 s, une puissance de freinage de 700 W
est nécessaire.
On peut lire sur le diagramme :
Avec les grandeurs exigées, on se trouve entre le coefficient F=2 et le
coefficient F=5.
Pour garantir la sécurité du fonctionnement, choisir le coefficient F=5; le
temps de refroidissement nécessaire est ainsi de :
Temps de refroidissement = F * temps de freinage = 5 * 0,8 s = 4 s
Pour un temps de freinage de 0,3 s, une puissance de freinage de 1000 W
est nécessaire.
On peut lire sur le diagramme :
Avec les grandeurs exigées, on se trouve entre le coefficient F=2 et le
coefficient F=5.
Pour garantir la sécurité du fonctionnement, choisir le coefficient F=5; le
temps de refroidissement nécessaire est ainsi de :
Temps de refroidissement = F * temps de freinage = 5 * 0,3 s = 1,5 s
L'outil logiciel du COMPAX SV permet de configurer le COMPAX SV et
d'optimiser l'application.
L'outil logiciel du COMPAX SV est fourni à la livraison du COMPAX SV.
Configuration minimum du PC : PC avec Windows 9x
0,8
1,0
1,2
1,4
1,6
1,8
Bremszeit/s
Temps de freinage
Outil du COMPAX SV
F : Coefficient
Temps de refroidissement
= F * temps de freinage
2,0
2,2
2,4
2,6
2,8
3,0
