8.2
Module pour COMPAX 1000SV (EAM)
8.3
Jeu de connecteurs ZBH01/01
Borne de blindage
Fiches X1, X2, X3
et X4
Fiches X13 et X19
A l'aide du module EAM3/.., le connecteur X19 du COMPAX 1000SV
(entrées/sorties physiques, ...) est câblé par une rangée de bornes et un
connecteur Sub-D pour la poursuite du câblage.
Un support permet de fixer le module dans l'armoire électrique sur un rail
de montage.
Le module EAM3/.. comprend le câble servant à relier le COMPAX
1000SV.
Longueurs disponibles du câble de raccordement : 1 m ; 2,5 m ; 5 m

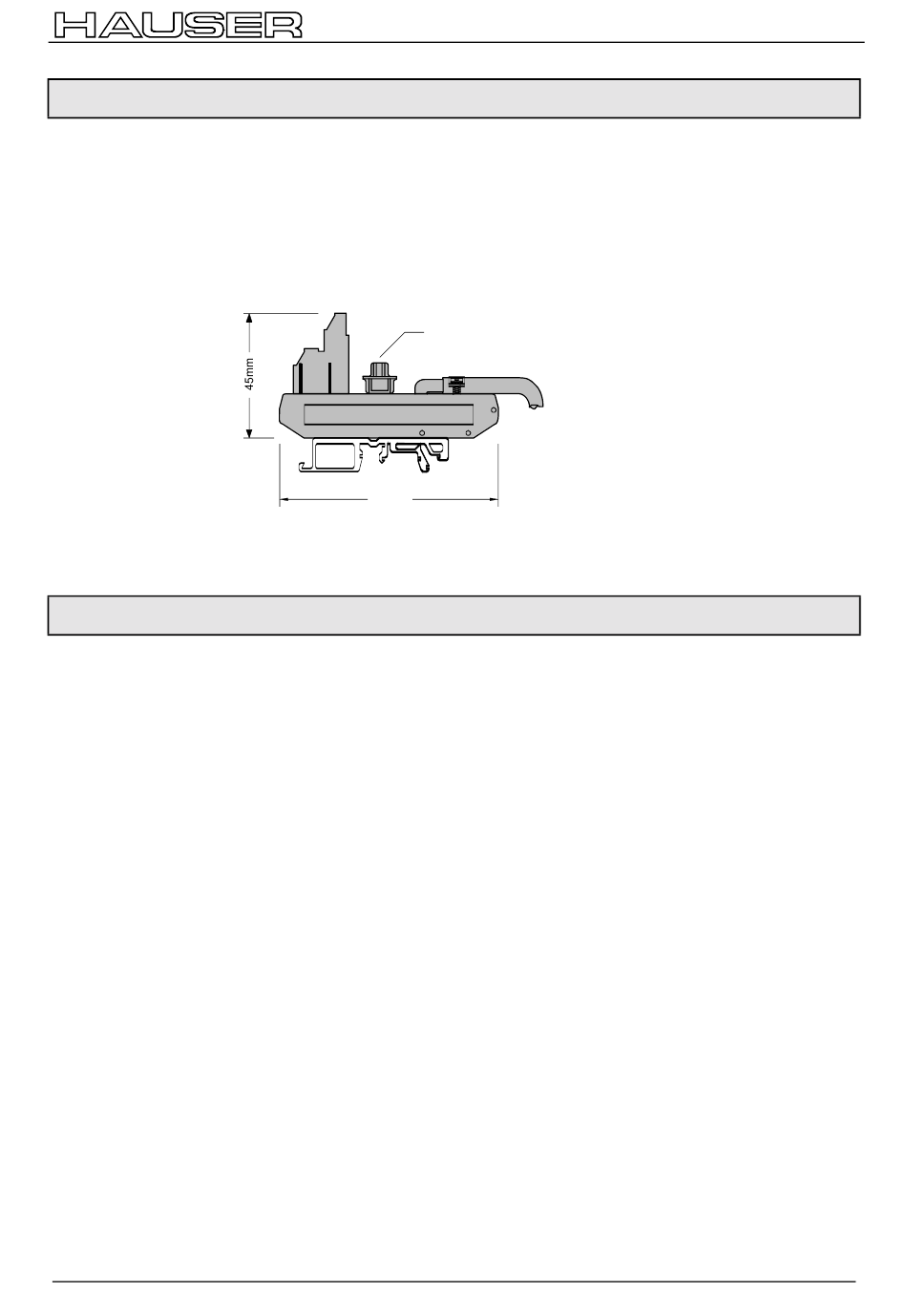

80mm
Affectation des bornes
L'affectation des bornes correspond à l'affectation des broches sur X19.
Borne de blindage pour un blindage en nappe du câble moteur
Des fiches pour X1,..X4 de la marque Phoenix sont fournies. Désignation :
X1 : MSTB2,5/6/STF-5,08 (avec bornes à vis)
X2 : MSTB2,5/3/ST-5,08 (sans bornes à vis)
X3 : MSTB2,5/2/ST-5,08 (sans bornes à vis)
X4 : MSTB2,5/3/STF-5,08 (avec bornes à vis)
Pour ces fiches, vous pouvez acheter chez Phoenix des capots qui peuvent
être installés après la confection des câbles. Désignation : KGG-MSTB2,5/
(nombre de broches).
Chacune avec le connecteur mâle D et le boîtier correspondant.
Module pour COMPAX 1000SV (EAM)
connecteurs
profondeur:
91 mm
