Description des appareils COMPAX SV
7.5.5

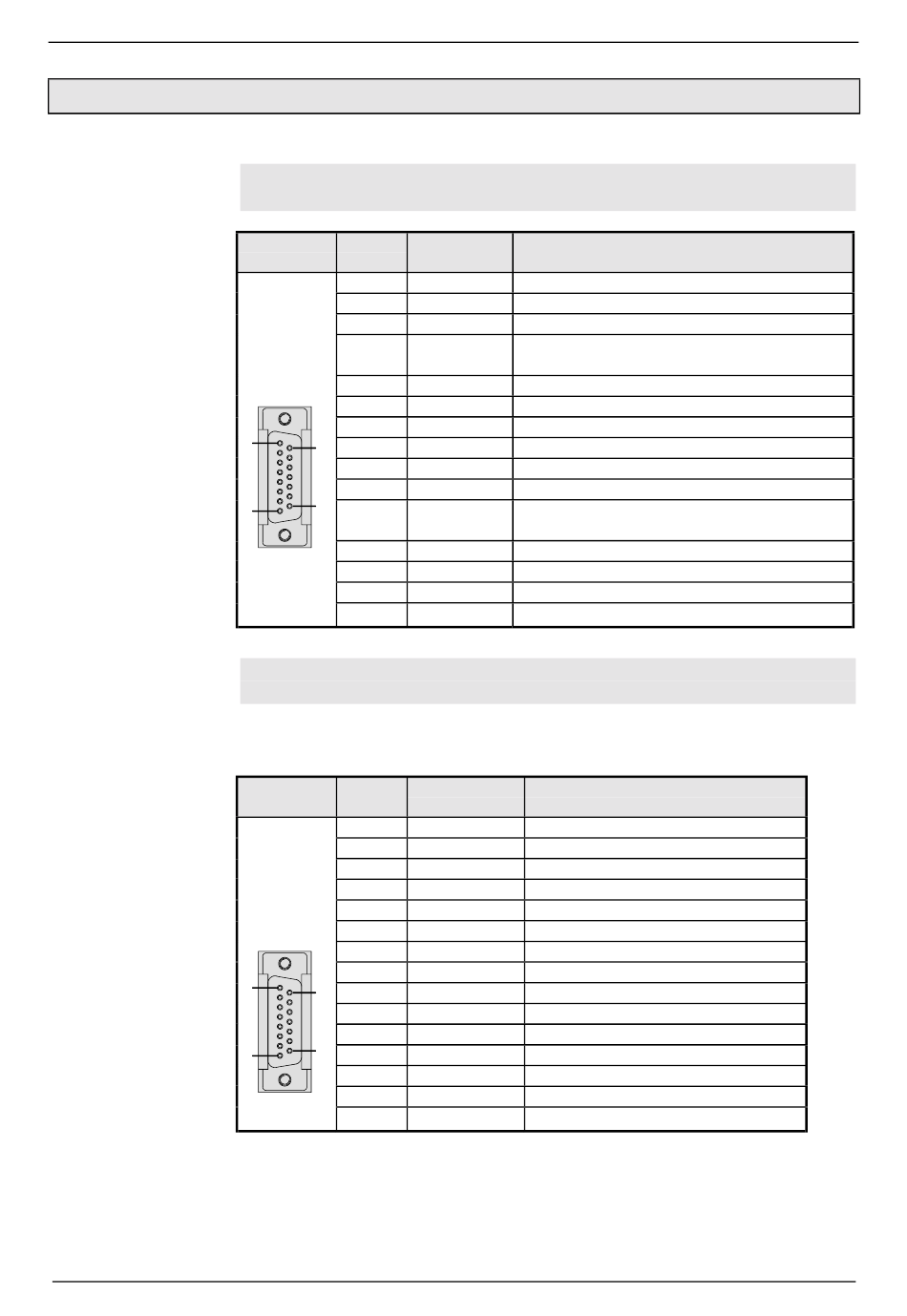

X13 : Interfaces codeur, ...
Image codeur à ± ± ± ±
10 V de la valeur
de consigne
Affectation des
connecteurs X13
par entrée
d'impulsions/sens
24
Mode de fonctionnement : A ± ± ± ± 10 V de la valeur de
7.5.5.1
consigne
Connec-
Broche
Description Fonction avec entrée ou image codeur
teur X13
X13
15 pôles
1
Boîtier
Connecteur
2
N2
femelle
3
B2
Sub-D
4
2 A
Vis
UNC4-40
5
N1
6
B1
7
1 A
1
8
+5 V
9
9
N2/
10
B2/
15
11
A2/
8
12
N1/
13
B1/
14
A1/
15
Masse
7.5.5.2
Mode de fonctionnement : Entrée pour le sens de
rotation
L'image codeur – et l'entrée pour le sens de rotation ne peuvent pas être
utilisées simultanément.
Connec-
Broche
Description
teur X13
X13
15 pôles
1
Boîtier
Connecteur
2
n.c.
femelle
3
n.c.
Sub-D
4
n.c.
Vis
5
n.c.
UNC4-40
6
B1
7
1 A
8
+5 V
1
9
n.c.
9
10
n.c.
11
n.c.
15
12
n.c.
8
13
B1/
14
A1/
15
Masse
Connexion du blindage
n.c.
n.c.
A± 10 V de l'entrée de la valeur de consigne
(positif)
Impulsion zéro canal 1
Canal 1 voie B
Canal 1 voie A
n.c.
n.c.
n.c.
A± 10 V de l'entrée de la valeur de consigne
(négatif / masse)
Canal 1 impulsion zéro inversée
Canal 1 voie B inversée
Canal 1 voie A inversée
Point de référence
Fonction
Connexion du blindage
Sens RS422 (5 V)
Impulsion RS422 (5 V)
Sortie +5 V
Sens RS422 (5 V)
Impulsion RS422 (5 V)
Point de référence
COMPAX SV
