Consolider l'installation
Si le système est soumis à des vibrations ou à des chocs, il est obligatoire de monter le MULTI sur une structure ri-
gide ou d'ajouter une structure de soutien sur les profilés tous les 500 mm
6159929540 / v.03
A (min.)
B

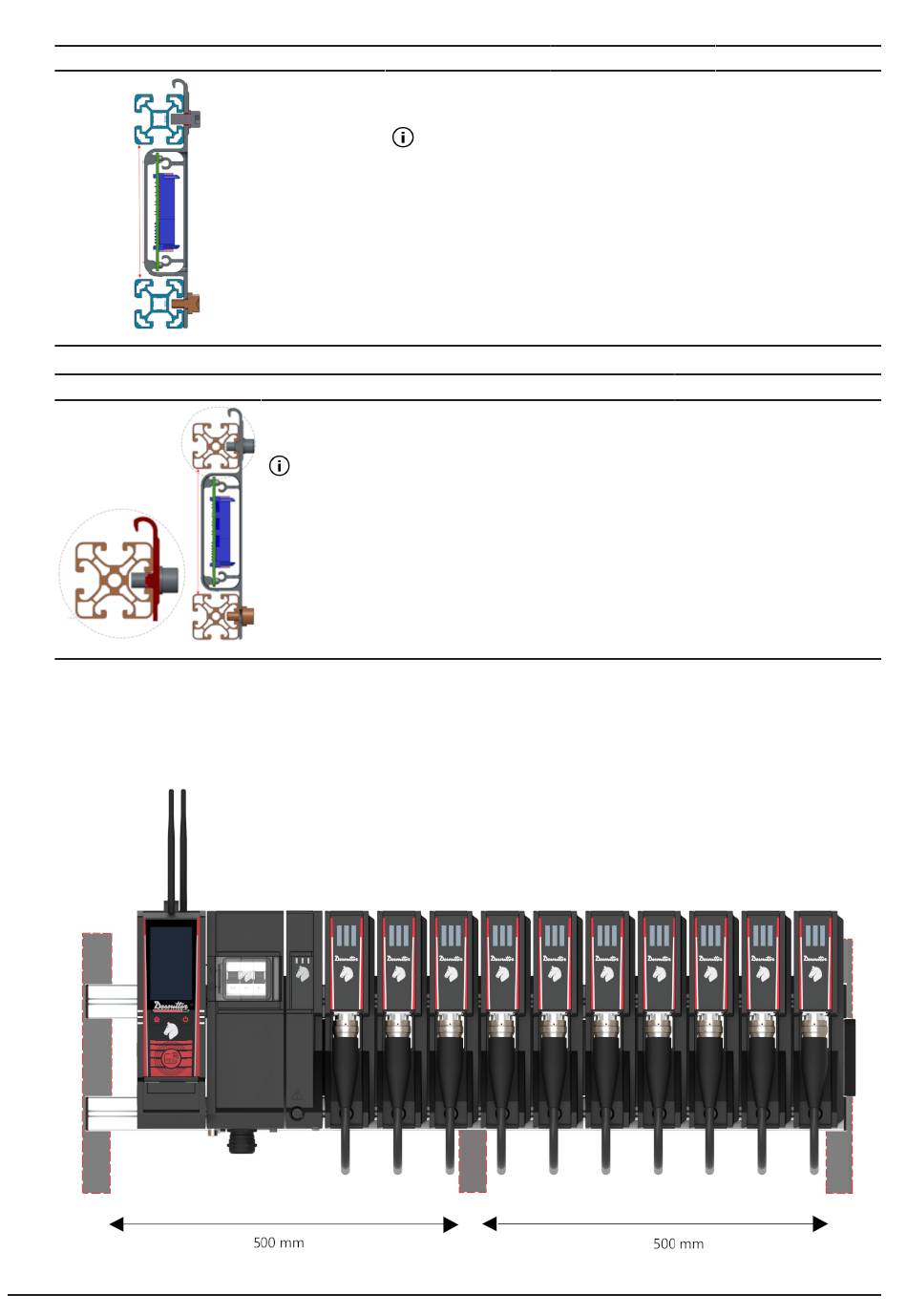

Nous conseillons vivement de suivre l'ordre de montage suivant :
1. Montez et fixez le profilé inférieur
2. À l'aide d'un support en acier, montez le profilé supérieur sans le
fixer totalement (valeur informative pour la distance B : 109 mm)
3. Placez le M-MODURACK en appui sur le profilé inférieur pour
ajuster la position du profilé supérieur
4. Vissez pour fixer la position des profilés
A (min.)
B
Nous conseillons vivement de suivre l'ordre de montage suivant :
1. Montez et fixez le profilé supérieur
2. À l'aide d'un support en acier, montez le profilé inférieur sans le fixer totalement (va-
leur informative pour la distance B : 109mm)
3. Placez le M-MODURACK en appui sur le profilé supérieur pour ajuster la position
du profilé inférieur
4. Vissez pour fixer la position des profilés
14 / 68
mm
854
109
mm
854
109
po.
33,62
4,29
po.
33,62
4,29
03/2023
