Liens rapides
SE35 + S077
Transmetteur INLINE
Le Type SE35 + S077 peut être associé à...
Type 2100 (8692)
Type 8619
Vanne de régulation
Transmetteur/Contrôleur
avec TopControl
multiCELL

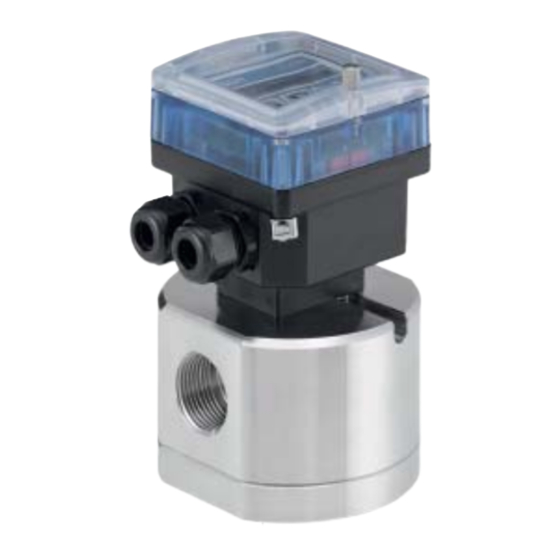

Ce débitmètre volumétrique est spécialement
conçu pour commuter une vanne et établir une
surveillance ou pour réaliser une boucle de
contrôle Tout ou Rien pour fluides fortement
visqueux, tels que colle, miel ou pétrole.
Débitmètre volumétrique à roues
ovales
• Affichage du débit, ou/et via 2 totalisateurs du volume
• Étalonnage automatique : Teach-In
• Simulation : tous les signaux de sortie simulés sans
débit réel (à sec)
Type 8792
Type 8644-P AirLINE
SideControl
Îlots de pilotage avec
continu
E/S déportées
Caractéristiques générales
Compatibilité
Matériaux
Boîtier, couvercle, rabat, écrou
Face avant / Vis / Presse-étoupes
Éléments en contact avec le fluide
Corps raccord-capteur
Roues ovales
Axe / Joint
Afficheur
Connexions électriques
Câble de branchement recom-
mandé
Caractéristiques du dispositif complet (raccord-capteur S077 + module électronique SE35)
Diamètre de canalisation
Raccordement taraudé
Raccordement à brides
Plage de mesure
Viscosité > 5 mPa.s
Viscosité < 5 mPa.s
Température du fluide avec corps
en aluminium / en acier inoxydable
Pression max. du fluide
DN15 /
DN25 / DN40 ou DN50
DN80 / DN100
Viscosité
Écart de mesure
Répétabilité
1)
ou conformément aux directives de montage suivant les brides utilisées
API
Avec raccords-capteur S077
(cf. fiche technique correspondante)
PC
Polyester / Acier inoxydable / PA
Aluminium ou acier inoxydable
(316L)
PPS, aluminium ou acier inoxydable
Acier inoxydable
FKM ou FEP/PTFE encapsulé
(316L) /
15 x 60 mm, 8 caractères LCD, alphanumérique, 15 seg-
ments, hauteur 9 mm
Presse-étoupes M20 x 1.5
Câble blindé avec une section max. de1,5 mm
longueur max. de 50 m
DN15...DN100
½"; 1"; 1½"; 2"; 3"
(G ou NPT)
Brides DIN PN16 : 25; 40; 50; 80 ou 100 mm
Brides ANSI 150LB : 1"; 1½; 2"; 3" ou 4"
2...1200 l/min
3...616 l/min
-20...+80 °C / -20...+120 °C
55 bar
(raccordement taraudé)
55 bar
1)
/ 18 bar
12 bar / 10 bar
1 Pa.s max.
(plus élevée sur demande)
±1% de la valeur mesurée
(si facteur K "standard" utilisé)
±0,5% de la valeur mesurée
(si facteur K "spécifique" utilisé, sur
l'étiquette du produit)
±0,03% de la valeur mesurée
www.burkert.com
(316L)
2
et une
p. 1/4
