Utilisation
4.6

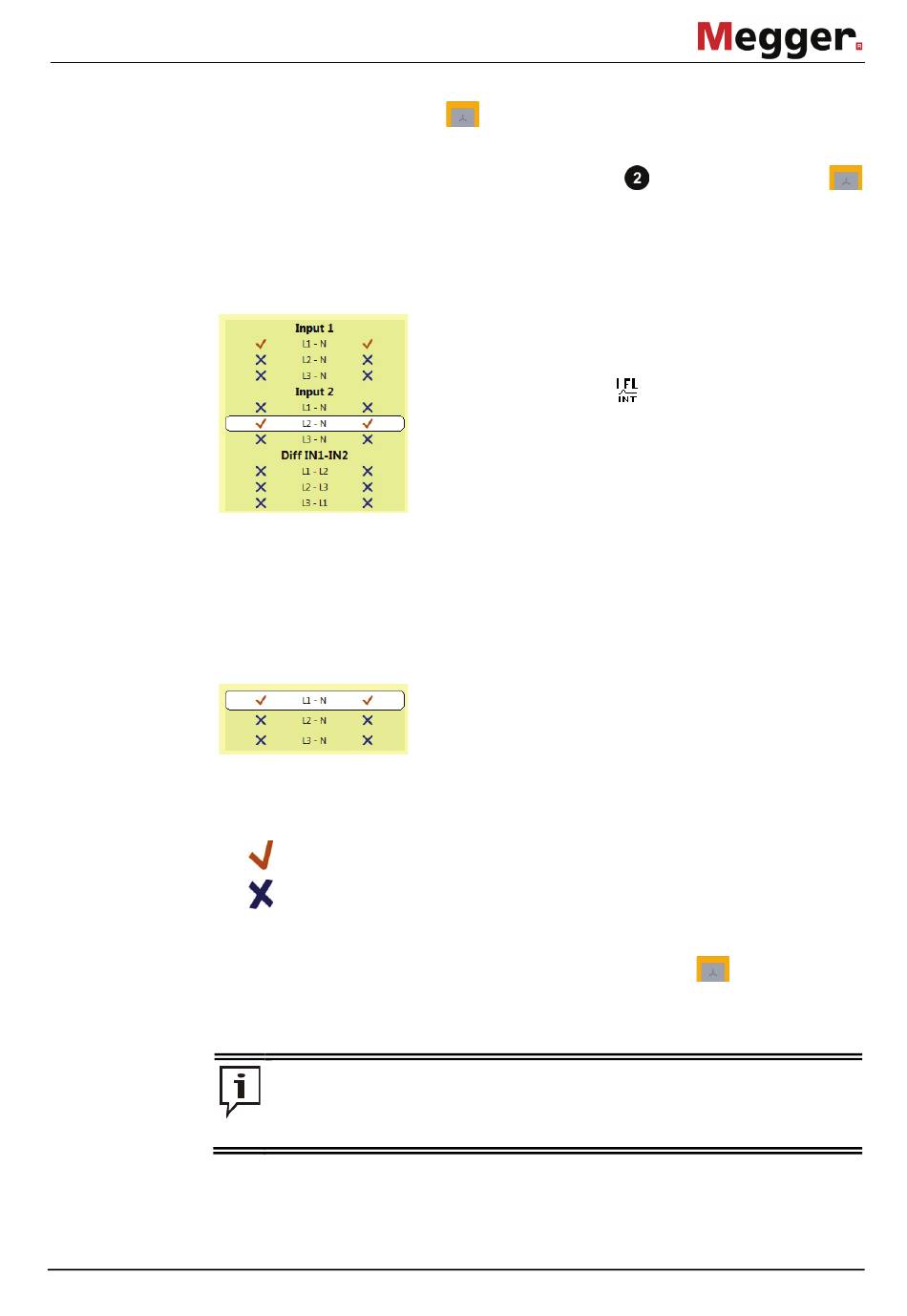

Sélection des phases -
Le menu de sélection des phases s'ouvre directement après l'activation d'un mode
de fonctionnement ou en basculant le bouton de réglage
(ou actionnement de la touche). Ce menu sert à sélectionner la/les phase(s) impliquée(s)
dans la mesure. Les options disponibles se distinguent en fonction du mode de
fonctionnement :
Mesure par réflexion d'impulsions
Tous les autres modes de fonctionnement
L'option souhaitée peut être marquée en tournant le bouton de réglage puis sélectionnée
et désélectionnée en appuyant sur ce même bouton.
Ce n'est qu'après une sélection valable que le menu de sélection des phases peut être
fermé en basculant le bouton de réglage en direction du symbole
de la touche) et la sélection de phase ainsi confirmée. Le menu de sélection des phases
peut être à nouveau ouvert à tout moment jusqu'au démarrage du mode de
fonctionnement et la sélection modifiée.
Sélectionner la phase raccordée à l'entrée IN1 sous Input 1.
A des fins de comparaison, il est possible d'activer
simultanément sous Input 2 la phase raccordée à l'entrée
IN2 (pas possible dans BA
Il est également possible d'effectuer une mesure
différentielle entre les deux entrées. Il convient pour cela de
sélectionner l'option concernée sous Diff IN1 – IN2. Dans ce
mode, les réflexions des deux entrées sont regroupées dans
une courbe. La polarité des réflexions au niveau de la
deuxième entrée est cependant inversée par un
transformateur différentiel. La courbe différentielle ainsi
obtenue indique par conséquent uniquement les véritables
différences. Les défauts de même grandeur ou les ruptures
de brins ne sont pas visibles en raison de l'absence de
différence.
Il convient de sélectionner la phase effectivement reliée au
Teleflex SX-1 / système de localisation des défauts.
L'option est active
L'option n'est pas active
Vérifiez que la sélection des phases correspond bien à la situation de
raccordement réelle. Dans le cas contraire, les données de mesure sont
enregistrées avec des indications de phase incorrectes et ne peuvent ensuite
plus être affectées clairement.
29
en direction du symbole
).
(ou actionnement
