Mise en service
Afin de pouvoir réaliser une prélocalisation dans le mode de fonctionnement brûlage

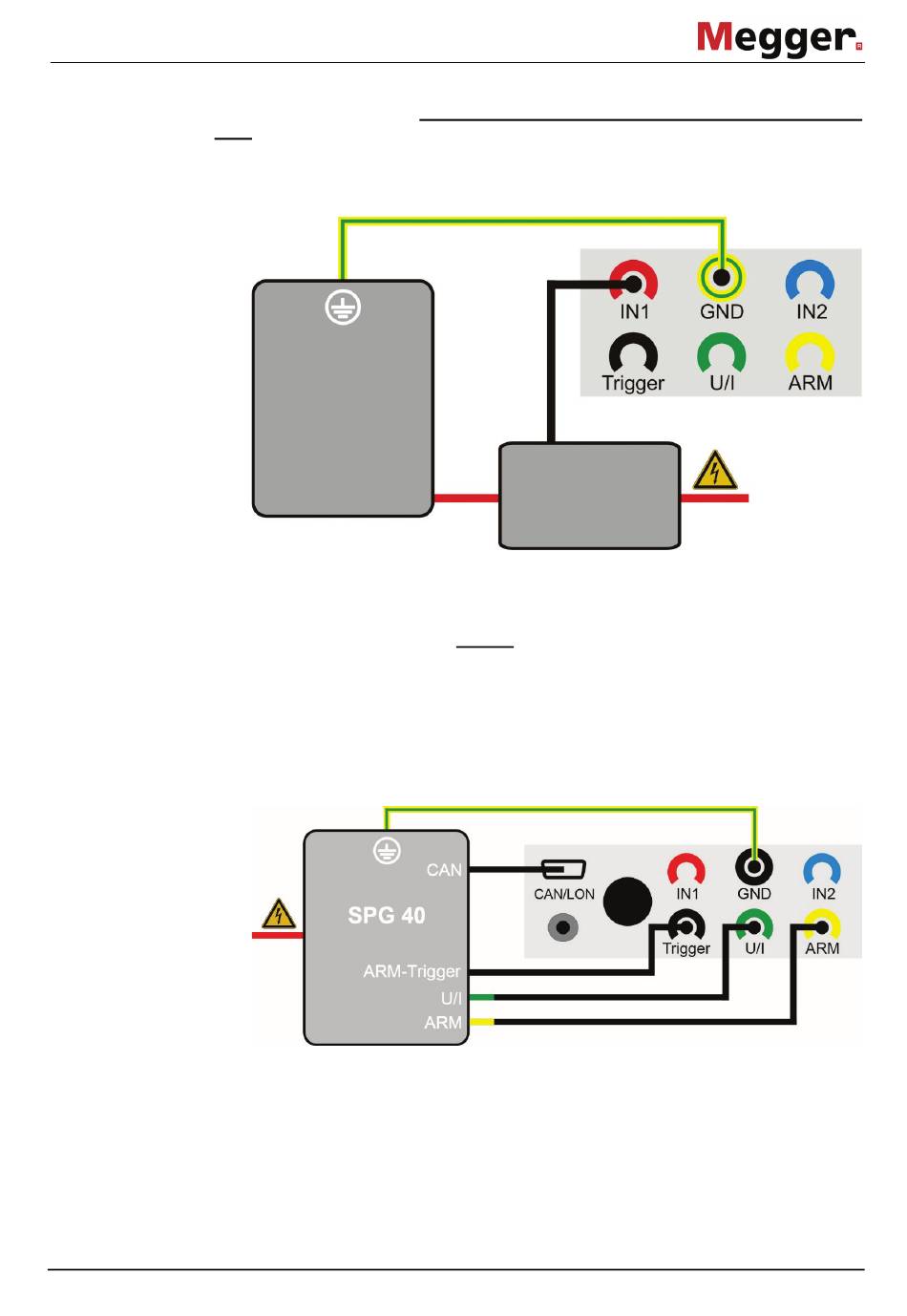

Raccordement à un
ARM avec le Teleflex SX-1, l'appareil doit être connecté à un filtre de séparation d'énergie
brûleur
approprié (par exemple M219), conformément à la représentation. Cela garantit le
couplage et le découplage sûrs des impulsions de mesure et protège le réflectomètre
contre la haute tension présente dans le câble.
Teleflex
Vers l'objet testé
Brûleur
Filtre de séparation d'énergie
La combinaison Teleflex SX-1 et SPG 40 fait partie de l'équipement normal d'un véhicule
Raccordement à
de mesure. Dans ce cas, les deux systèmes sont déjà câblés l'un à l'autre.
SPG 40
Par contre, si deux systèmes individuels doivent être connectés l'un à l'autre pour une
mesure, le câblage doit être réalisé manuellement conformément à l'illustration ci-
dessous.
La connexion bus CAN n'est alors nécessaire que si le SPG 40 doit être télécommandé
(voir page 26) via le Teleflex SX-1. Le câble nécessaire pour cela est disponible sous
forme d'accessoire spécial (voir page 11).
Vers l'objet
testé
19
