Megger TDR500 Manuel Utilisateur

Coefficients Type de Propagation
Type de Isolant
Câble
Paire PE
torsadée
PE rempli de
gelée
Téflon
Papier (pulpe
0,083µF/mile)
Papier (pulpe
0,072µF/mile)
Coaxial Mousse de
PE
Espacement
Air
Air
PE solide
•
Cet instrument ne doit pas être utilisé sur un câble sous tension
•
Cet instrument ne doit pas être utilisé si lui-même ou l'un de ses accessoires est endommagé
•
Déconnectez les cordons d'essai avant d'accéder au compartiment piles
•
Référez vous aux recommandations sur son utilisation pour toute autre précision ou précaution.
•
Les recommandations et précautions de sécurité doivent être lues et comprises avant d'utiliser l'instrument.
Elles doivent être observées durant son utilisation.
NOTE : CET INSTRUMENT NE DOIT ETRE UTILISE QUE PAR DU
PERSONNEL COMPETENT ET FORME A CES APPLICATIONS.
Echogrammes typiques

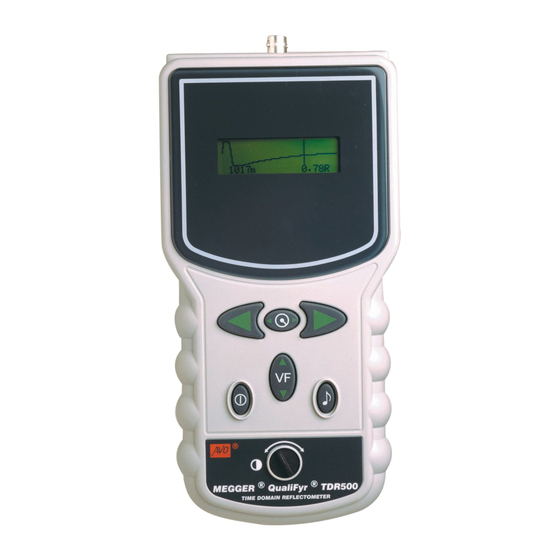

Manuel Utilisateur de l'Echomètre TDR500
Coefficient
0,67
0,64
0,71
0,72
0,88
0,82
0,94
A,98
0,67
RECOMMANDATIONS DE SECURITE
CIRCUIT OUVERT
COURT CIRCUIT
JOINT
Conversion temps de propagation / Câbles de
Télécommunications & Energie
Isolation
V/2 en
m/µs
Papier imprégné 75-84
d'huile
Poly 78-87
Poly avec pétrolat 96
Polyéthylene 100,5
PTFE 106,5
Papier 108-132
Poly, mousse 122,9
air 141-147
temps de propagation
V/2 en Cp (Ratio)
ft/µs
246-276 0,50 – 0,56
256-285 0,52 – 0,58
314,8 0,64
329,6 0,67
349,6 0,71
354-433 0,72-0,88
403,4 0,82
462-482 0,94-0,98
PUPIN
ECLATEMENT /
RE-ECLATEMENT
JOINT HUMIDE /
PRESENCE D'EAU
