INSTALLATION
Rail DIN pour
options de montage
Fusible pour ventilateur
de refroidissement
Ventilateur de
refroidissement
Trou d'accès
au câblage

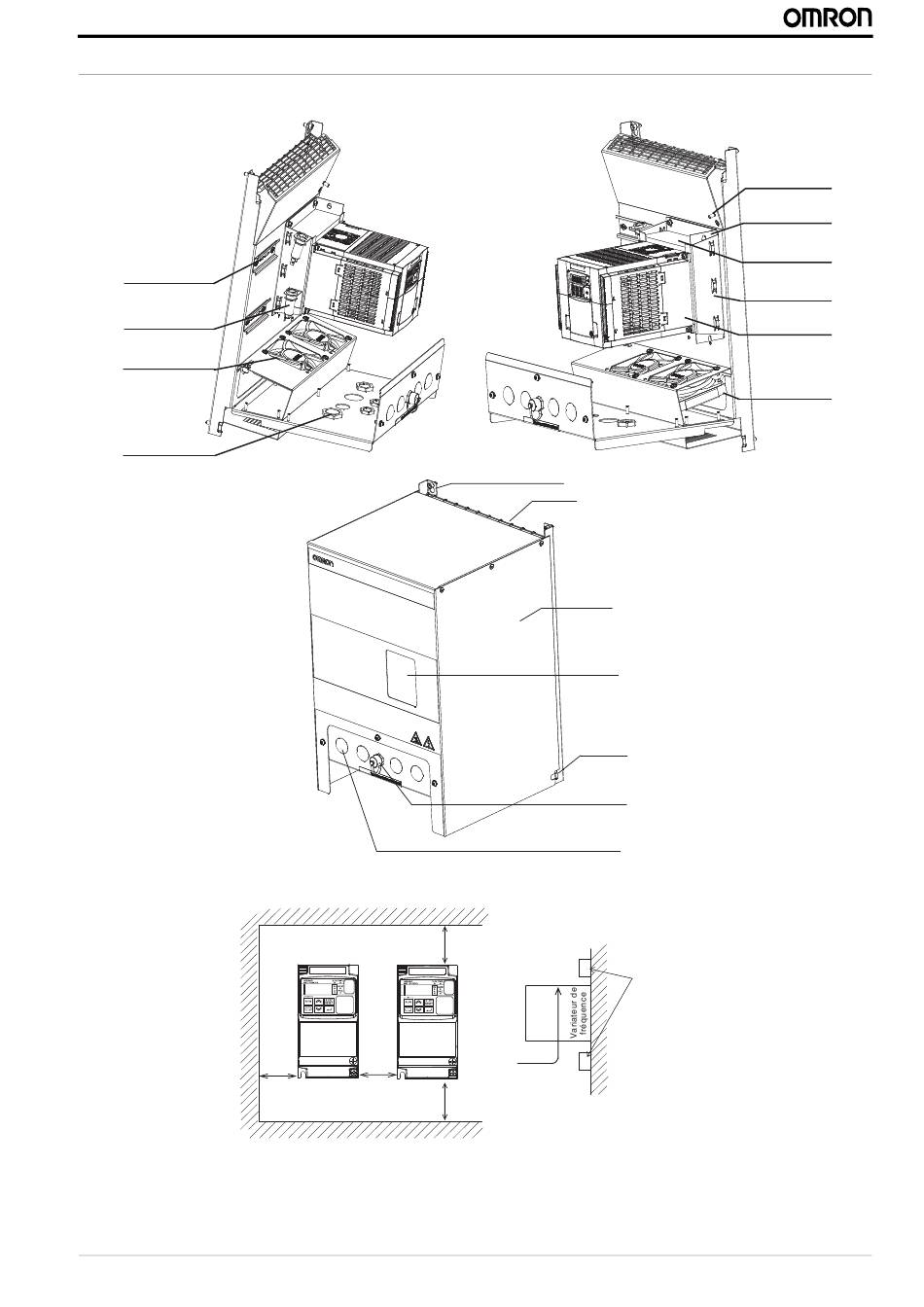

2.3 Effacement de l'environnement d'installation

Une installation côte à côte est possible, mais la température ambiante ne doit pas dépasser 40 °C et dans certains cas la fréquence
du transporteur et le courant de sortie doivent être restreint. Veuillez vous reporter au manuel d'utilisation MX2 pour plus de détails.
Guide de démarrage rapide du MX2
50 mm ou plus
50 mm ou plus
Plaque de montage
Sortie d'air
Capot avant
Fenêtre pour
affichage du
variateur MX2
Verrou pour
couverture
Connecteur
USB (mini-B)
Trou dans le panneau pour accessoire
100 mm ou plus
Flux d'air
Mur
100 mm ou plus
Masse du châssis de
la plaque de montage
Masse du châssis
du filtre CEM
Entrée alimentation
vers filtre CEM
Support avec
filtre CEM
Variateur MX2
Filtre à poussière
Prévoyez
suffisamment
d'espace, afin
que les gaines de
câblage inférieures
et supérieures, etc.
n'obstruent pas
les flux d'air de
refroidissement.
