SICK W9 Fiche Technique
Masquer les pouces
Voir aussi pour W9:
- Fiche technique (10 pages) ,
- Fiche technique (8 pages) ,
- Fiche technique (9 pages)
Publicité
Liens rapides
Publicité
Manuels Connexes pour SICK W9
Sommaire des Matières pour SICK W9

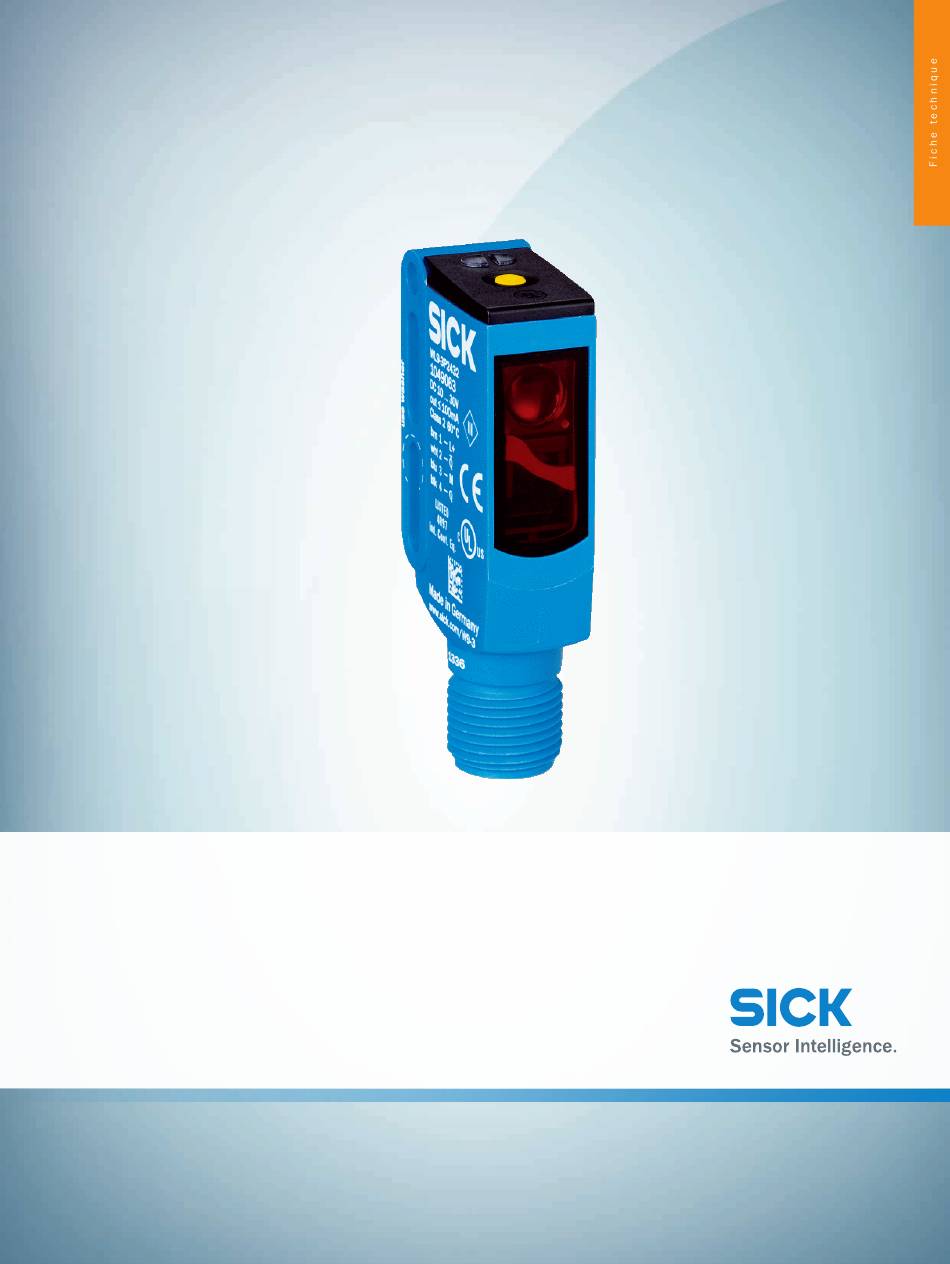

- Page 1 WTB9C-3P2462A00 PETITE BARRIÈRE PHOTOÉLECTRIQUE...
- Page 2 WTB9C-3P2462A00 | W9 PETITE BARRIÈRE PHOTOÉLECTRIQUE Informations de commande Type Référence WTB9C-3P2462A00 1080924 Autres modèles d'appareil et accessoires www.sick.com/W9 illustration non contractuelle Caractéristiques techniques détaillées Caractéristiques Type d'appareil Capteurs photoélectriques Dimensions (l x H x P) 12,2 mm x 52,2 mm x 23,6 mm Forme du boîtier (émission de lumière)
- Page 3 WTB9C-3P2462A00 | W9 PETITE BARRIÈRE PHOTOÉLECTRIQUE Mécanique/électronique Tension d'alimentation 10 V DC ... 30 V DC Ondulation résiduelle < 5 V Consommation 30 mA Sortie de commutation PNP Fonction de commutation Antivalent Type de commutation Commutation claire/sombre Courant de sortie I ≤ 100 mA max. Temps de réponse < 0,333 ms ...
- Page 4 WTB9C-3P2462A00 | W9 PETITE BARRIÈRE PHOTOÉLECTRIQUE Structure de données de process Bit 0 = signal de commutation Q Bit 1 = signal de commutation Q Bit 2 à 15 = vide VendorID DeviceID HEX 0x8000FA DeviceID DEC 8388858 Smart Task Désignation Smart Task Logique de base...
- Page 5 WTB9C-3P2462A00 | W9 PETITE BARRIÈRE PHOTOÉLECTRIQUE ECl@ss 10.0 27270904 ECl@ss 11.0 27270904 ETIM 5.0 EC002719 ETIM 6.0 EC002719 ETIM 7.0 EC002719 ETIM 8.0 EC002719 UNSPSC 16.0901 39121528 Mode de raccordement Schéma de raccordement Cd-367 + (L+) – (M) 2022-12-10 14:24:50 | Fiche technique CAPTEURS PHOTOÉLECTRIQUES | SICK...
- Page 6 WTB9C-3P2462A00 | W9 PETITE BARRIÈRE PHOTOÉLECTRIQUE Caractéristique WT9-3, lumière rouge, 350 mm % of sensing range WTB9-3 red light 6 %/90 % 18 %/90 % 90 %/90 % (inch) (3.94) (7.87) (11.81) (15.75) ① Portée sur noir, 6 % de réémission ② Distance de commutation sur gris, 18 % de réflectivité...
- Page 7 WTB9C-3P2462A00 | W9 PETITE BARRIÈRE PHOTOÉLECTRIQUE Possibilités de réglage Touche d'apprentissage simple ③ LED d'état jaune : état réception de lumière ④ LED d'état verte : afficheur d'état ⑧ Touche d’apprentissage Plan coté (Dimensions en mm (inch)) WT9-3 12.2 23.6 (4.8) (0.93) (0.15) ① Centre de l'axe optique récepteur ② Centre de l’axe optique, émetteur...
- Page 8 Référence • Description: Équerre de fixation BEF-WN-W9-2 2022855 • Matériau: Acier • Détails: Acier galvanisé • Contenu de la livraison: Avec matériel de fixation • Convient pour: W9-3 Services recommandés Autres services www.sick.com/W9 Type Référence Function Block Factory • Description: La Function Block Factory prend en charge les automates programmables...
- Page 9 SICK en breF SICK est l’un des principaux fabricants de capteurs et de solutions de détection intelligents pour les applications industrielles. notre gamme unique de produits et de services vous fournit tous les outils dont vous avez besoin pour la gestion sûre et efficace de vos processus, la protection des personnes contre les accidents et la prévention des dommages environnementaux.
