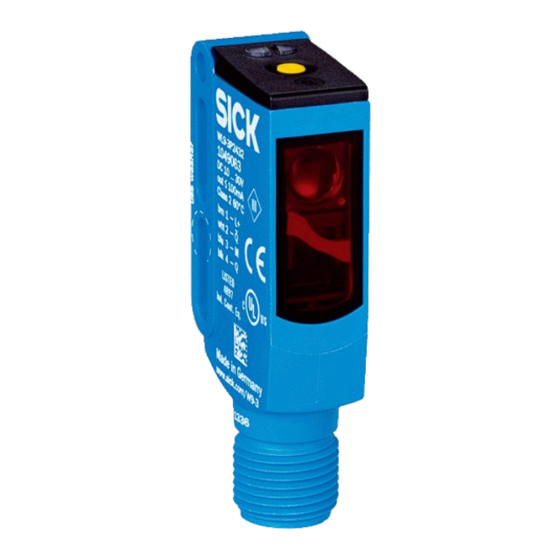

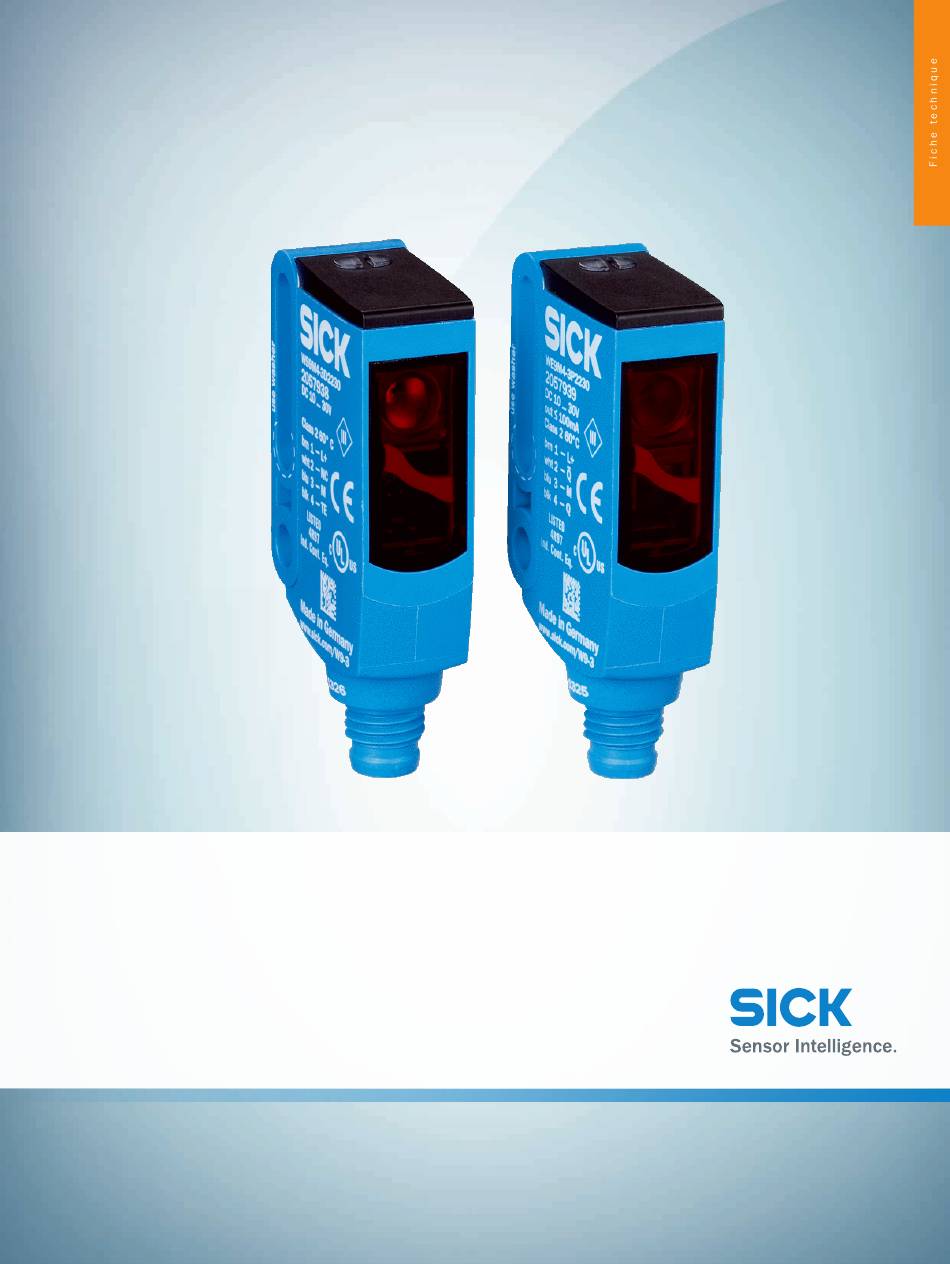

- Page 1 WSE9M4-3P2230 PETITE BARRIÈRE PHOTOÉLECTRIQUE...
- Page 2 WSE9M4-3P2230 | W9 PETITE BARRIÈRE PHOTOÉLECTRIQUE Informations de commande Type Référence WSE9M4-3P2230 1051912 Autres modèles d'appareil et accessoires www.sick.com/W9 illustration non contractuelle Caractéristiques techniques détaillées Caractéristiques Type d'appareil Capteurs photoélectriques Dimensions (l x H x P) 12,2 mm x 49,8 mm x 23,6 mm Forme du boîtier (émission de lumière)
- Page 3 WSE9M4-3P2230 | W9 PETITE BARRIÈRE PHOTOÉLECTRIQUE Mécanique/électronique Tension d'alimentation 10 V DC ... 30 V DC Ondulation résiduelle < 5 V Consommation 30 mA Sortie de commutation PNP Type de commutation Commutation claire/sombre Courant de sortie I ≤ 100 mA max. Temps de réponse < 0,5 ms Fréquence de commutation 1.000 Hz ...
- Page 4 WSE9M4-3P2230 | W9 PETITE BARRIÈRE PHOTOÉLECTRIQUE eCl@ss 6.2 27270901 eCl@ss 7.0 27270901 eCl@ss 8.0 27270901 eCl@ss 8.1 27270901 eCl@ss 9.0 27270901 eCl@ss 10.0 27270901 eCl@ss 11.0 27270901 eCl@ss 12.0 27270901 ETIM 5.0 EC002716 ETIM 6.0 EC002716 ETIM 7.0 EC002716 ETIM 8.0 EC002716 UNSPSC 16.0901...
- Page 5 WSE9M4-3P2230 | W9 PETITE BARRIÈRE PHOTOÉLECTRIQUE Caractéristique WSE9-3, lumière rouge, 10 m Operating reserve 10,000 WSE9-3 red light VSVE 18-Laser 1,000 Sensing range (6.56) (13.12) (19.69) (26.25) (32.81) Distance in m (feet) ① Sans caches ② Avec diaphragme à fente, largeur 2,0 mm ③ Avec diaphragme à fente, largeur 1,5 mm ④ Avec diaphragme à...
- Page 6 WSE9M4-3P2230 | W9 PETITE BARRIÈRE PHOTOÉLECTRIQUE Graphique de la portée WSE9-3, lumière rouge, 10 m (6.56) (13.12) (19.69) (26.25) (32.81) Distance in m (feet) Sensing range Sensing range, max. typ. ① Sans caches ② Avec diaphragme à fente, largeur 2,0 mm ③ Avec diaphragme à fente, largeur 1,5 mm ④ Avec diaphragme à...
- Page 7 WSE9M4-3P2230 | W9 PETITE BARRIÈRE PHOTOÉLECTRIQUE Plan coté (Dimensions en mm (inch)) WL9M4-3, WSE9M4-3 12.2 23.6 (4.8) (0.93) (0.15) ① Centre de l'axe optique, émetteur et récepteur ② Trou traversant M4 (ø 4,1 mm) ③ LED d'état jaune : état réception de lumière ④ LED d'état verte : afficheur d'état ⑤ Câble ou connecteur mâle...
- Page 8 SICK en breF SICK est l’un des principaux fabricants de capteurs et de solutions de détection intelligents pour les applications industrielles. notre gamme unique de produits et de services vous fournit tous les outils dont vous avez besoin pour la gestion sûre et efficace de vos processus, la protection des personnes contre les accidents et la prévention des dommages environnementaux.
