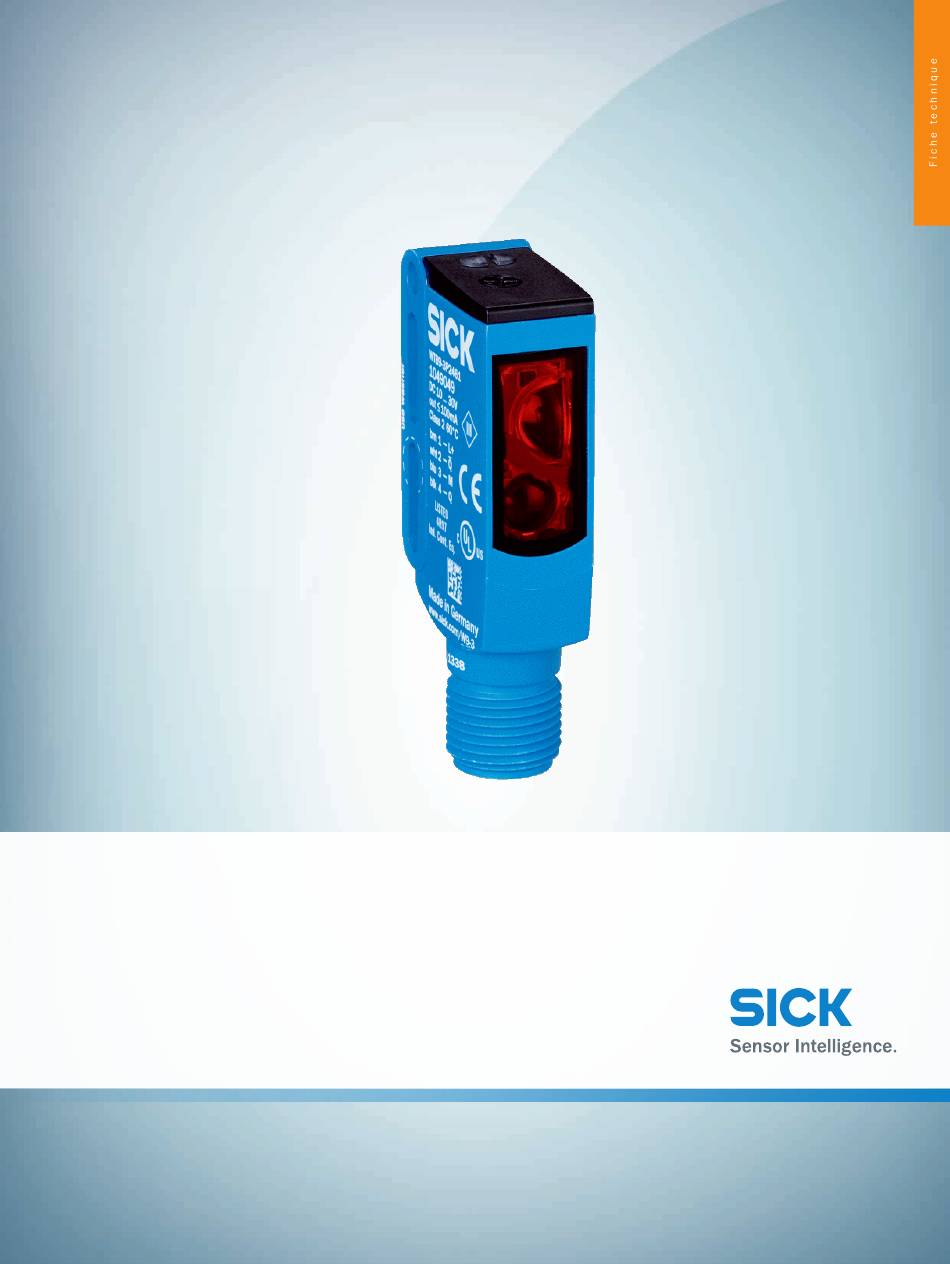

- Page 1 WTB9-3P2461 PETITE BARRIÈRE PHOTOÉLECTRIQUE...
-
Page 2: Informations De Commande
WTB9-3P2461 | W9 PETITE BARRIÈRE PHOTOÉLECTRIQUE Informations de commande Type Référence WTB9-3P2461 1049049 Autres modèles d'appareil et accessoires www.sick.com/W9 illustration non contractuelle Caractéristiques techniques détaillées Caractéristiques Type d'appareil Capteurs photoélectriques Dimensions (l x H x P) 12,2 mm x 52,2 mm x 23,6 mm Forme du boîtier (émission de lumière) -
Page 3: Grandeurs Caractéristiques Relatives À La Sécurité
WTB9-3P2461 | W9 PETITE BARRIÈRE PHOTOÉLECTRIQUE Mécanique/électronique Tension d'alimentation 10 V DC ... 30 V DC Ondulation résiduelle < 5 V Consommation 30 mA Sortie de commutation PNP Fonction de commutation Antivalent Type de commutation Commutation claire/sombre Courant de sortie I ≤ 100 mA max. Temps de réponse < 0,333 ms ... -
Page 4: Mode De Raccordement
WTB9-3P2461 | W9 PETITE BARRIÈRE PHOTOÉLECTRIQUE ECl@ss 8.1 27270904 ECl@ss 9.0 27270904 ECl@ss 10.0 27270904 ECl@ss 11.0 27270904 ETIM 5.0 EC002719 ETIM 6.0 EC002719 ETIM 7.0 EC002719 ETIM 8.0 EC002719 UNSPSC 16.0901 39121528 Mode de raccordement Schéma de raccordement Cd-084... -
Page 5: Caractéristique
WTB9-3P2461 | W9 PETITE BARRIÈRE PHOTOÉLECTRIQUE Caractéristique WT9-3, lumière rouge, 350 mm % of sensing range WTB9-3 red light 6 %/90 % 18 %/90 % 90 %/90 % (inch) (3.94) (7.87) (11.81) (15.75) ① Portée sur noir, 6 % de réémission ② Distance de commutation sur gris, 18 % de réflectivité... -
Page 6: Possibilités De Réglage
WTB9-3P2461 | W9 PETITE BARRIÈRE PHOTOÉLECTRIQUE Possibilités de réglage Potentiomètre ④ LED d'état jaune : état réception de lumière ⑤ LED d'état verte : afficheur d'état ⑨ Réglage distance de commutation Plan coté (Dimensions en mm (inch)) WT9-3 12.2 23.6 (4.8) (0.93) (0.15) ① Centre de l'axe optique récepteur ② Centre de l’axe optique, émetteur... -
Page 7: Accessoires Recommandés
• Description: Équerre de fixation BEF-WN-W9-2 2022855 • Matériau: Acier • Détails: Acier galvanisé • Contenu de la livraison: Avec matériel de fixation • Convient pour: W9-3 2022-10-27 11:38:22 | Fiche technique CAPTEURS PHOTOÉLECTRIQUES | SICK Sujet à modification sans préavis... -
Page 8: Dans Le Monde Entier, Près De Chez Vous
SICK en breF SICK est l’un des principaux fabricants de capteurs et de solutions de détection intelligents pour les applications industrielles. notre gamme unique de produits et de services vous fournit tous les outils dont vous avez besoin pour la gestion sûre et efficace de vos processus, la protection des personnes contre les accidents et la prévention des dommages environnementaux.
