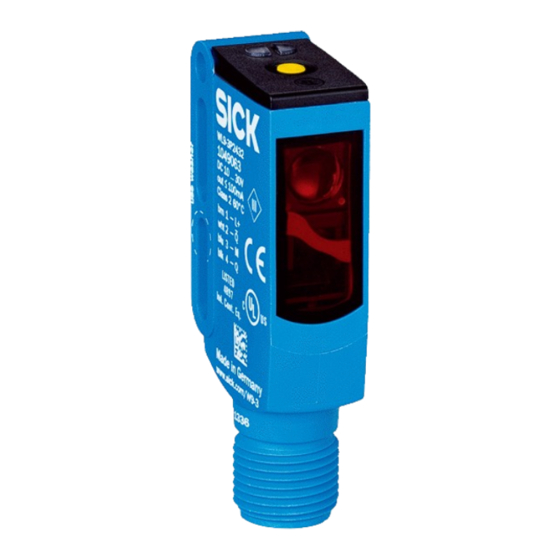

- Page 1 WTB9C-3P2462A70 PETITE BARRIÈRE PHOTOÉLECTRIQUE...
- Page 2 WTB9C-3P2462A70 | W9 PETITE BARRIÈRE PHOTOÉLECTRIQUE Informations de commande Type Référence WTB9C-3P2462A70 1080925 Le capteur est doté d’une fonction spéciale Smart Task. Pour des informations supplémentaires à ce sujet, voir les « Caracté- ristiques techniques ». Le capteur ne peut être utilisé que de façon limitée pour la détection d’objets seule.
- Page 3 WTB9C-3P2462A70 | W9 PETITE BARRIÈRE PHOTOÉLECTRIQUE Mécanique/électronique Tension d'alimentation 10 V DC ... 30 V DC Ondulation résiduelle < 5 V Consommation 30 mA Sortie de commutation PNP Fonction de commutation Antivalent Type de commutation Commutation claire/sombre Courant de sortie I ≤ 100 mA max. Temps de réponse < 0,333 ms ...
- Page 4 WTB9C-3P2462A70 | W9 PETITE BARRIÈRE PHOTOÉLECTRIQUE Structure de données de process Bit 0 = signal de commutation Q Bit 1 = signal de commutation Q Bit 2 à 15 = valeur mesurée VendorID DeviceID HEX 0x8000FB DeviceID DEC 8388859 Smart Task Désignation Smart Task...
- Page 5 WTB9C-3P2462A70 | W9 PETITE BARRIÈRE PHOTOÉLECTRIQUE ECl@ss 8.1 27270904 ECl@ss 9.0 27270904 ECl@ss 10.0 27270904 ECl@ss 11.0 27270904 ETIM 5.0 EC002719 ETIM 6.0 EC002719 ETIM 7.0 EC002719 ETIM 8.0 EC002719 UNSPSC 16.0901 39121528 Mode de raccordement Schéma de raccordement Cd-367 + (L+) –...
- Page 6 WTB9C-3P2462A70 | W9 PETITE BARRIÈRE PHOTOÉLECTRIQUE Caractéristique WT9-3, lumière rouge, 350 mm % of sensing range WTB9-3 red light 6 %/90 % 18 %/90 % 90 %/90 % (inch) (3.94) (7.87) (11.81) (15.75) ① Portée sur noir, 6 % de réémission ② Distance de commutation sur gris, 18 % de réflectivité...
- Page 7 WTB9C-3P2462A70 | W9 PETITE BARRIÈRE PHOTOÉLECTRIQUE Possibilités de réglage Touche d'apprentissage simple ③ LED d'état jaune : état réception de lumière ④ LED d'état verte : afficheur d'état ⑧ Touche d’apprentissage Potentiomètre ④ LED d'état jaune : état réception de lumière ⑤ LED d'état verte : afficheur d'état ⑨ Réglage distance de commutation 2022-12-10 14:24:50 | Fiche technique CAPTEURS PHOTOÉLECTRIQUES | SICK...
- Page 8 • Description: Équerre de fixation BEF-WN-W9-2 2022855 • Matériau: Acier • Détails: Acier galvanisé • Contenu de la livraison: Avec matériel de fixation • Convient pour: W9-3 CAPTEURS PHOTOÉLECTRIQUES | SICK Fiche technique | 2022-12-10 14:24:50 Sujet à modification sans préavis...
- Page 9 WTB9C-3P2462A70 | W9 PETITE BARRIÈRE PHOTOÉLECTRIQUE Services recommandés Autres services www.sick.com/W9 Type Référence Function Block Factory • Description: La Function Block Factory prend en charge les automates programmables Function Block Factory Sur demande industriels courants de différents fabricants, p. ex. ceux de Siemens, Beckhoff, Rock- well Automation et B&R.
- Page 10 SICK en breF SICK est l’un des principaux fabricants de capteurs et de solutions de détection intelligents pour les applications industrielles. notre gamme unique de produits et de services vous fournit tous les outils dont vous avez besoin pour la gestion sûre et efficace de vos processus, la protection des personnes contre les accidents et la prévention des dommages environnementaux.
