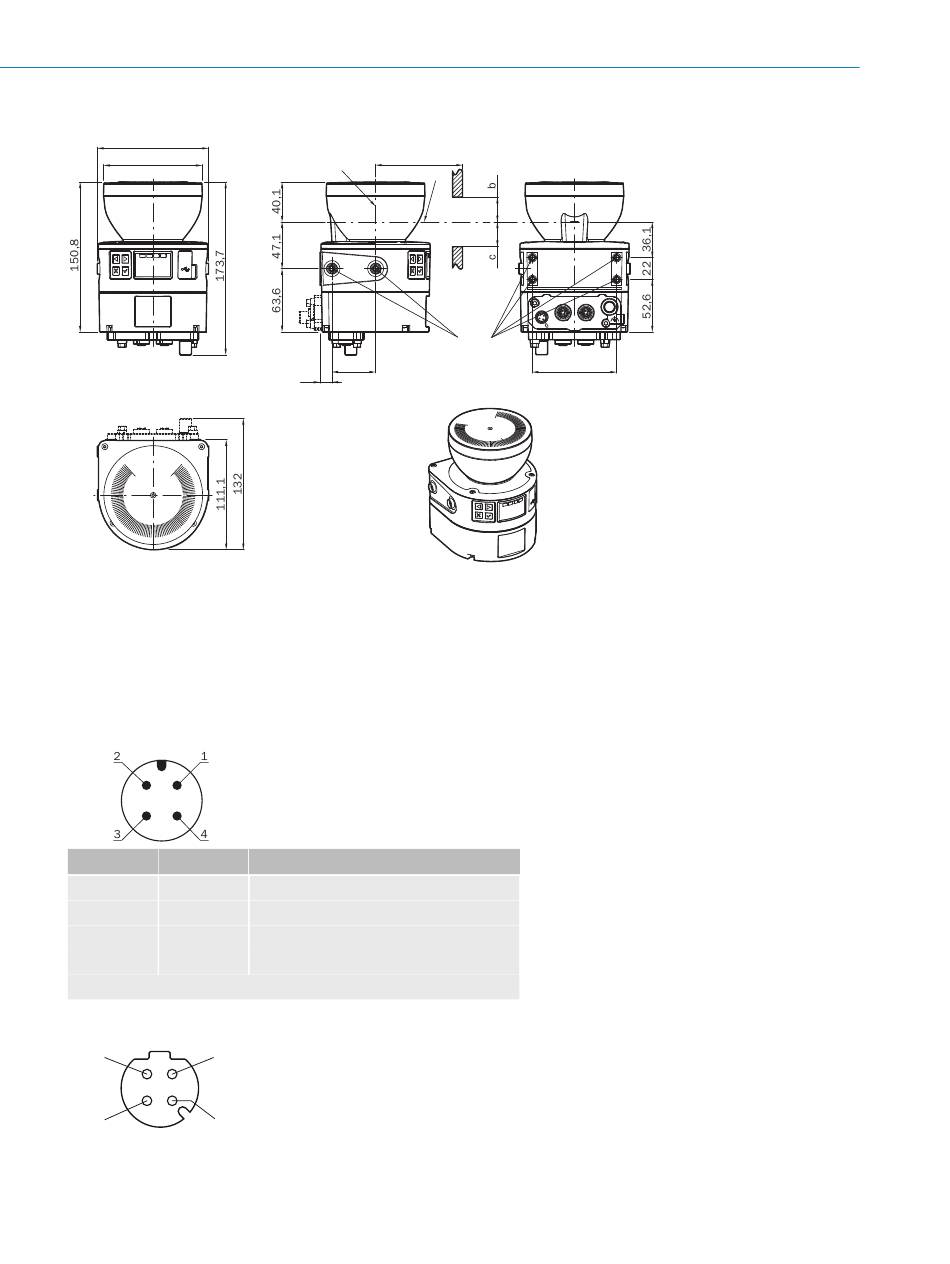

Plan coté
(Dimensions en mm (inch))
112
Ø 99,5
①  Axe de rotation de miroir
②  Plan de scrutation
③  Fente nécessaire (a : longueur de la fente, b : hauteur minimale au-dessus du plan de scrutation, c : hauteur minimale en-dessous du plan de
scrutation. Pour en savoir plus, consulter la notice d'instructions.)

Affectation des raccordements

Alimentation électrique
Broche
Désignation
1
+24 V DC
2
NC
3
0 V DC
4
FE
Pour en savoir plus, consulter la notice d'instruction
Ethernet
1
2
3
4
2022-12-08 11:18:01 | Fiche technique
Sujet à modification sans préavis
MICS3-CBAZ40ZA1P01 | Safe EFI-pro System
SYSTÈMES DE SÉCURITÉ POUR LES VÉHICULES AGV ET AMR
a
1
2
3
M5×7,5
44
12
Description
Tension d'alimentation : 24 V CC
Non raccordé
Tension d'alimentation 0 V CC
Terre fonctionnelle/blindage
