Sommaire des Matières pour SICK SLG-2

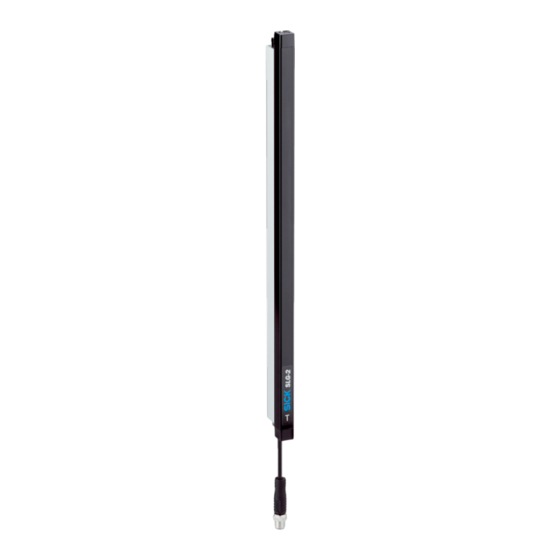

- Page 1 SLG10S-240FAR21A00 SLG-2 RIDEAUX D'AUTOMATISATION COMMUTABLES...
-
Page 2: Informations De Commande
SLG10S-240FAR21A00 | SLG-2 RIDEAUX D'AUTOMATISATION COMMUTABLES Informations de commande Type Référence SLG10S-240FAR21A00 1114760 Autres modèles d'appareil et accessoires www.sick.com/SLG-2 illustration non contractuelle Caractéristiques techniques détaillées Caractéristiques Principe de fonctionnement Émetteur / récepteur Distance de commutation Valeurs limites 440 mm ... 4.900 mm Faisceau parallèle (recommandé) 440 mm ... 3.500 mm 3 x faisceaux croisés (recommandé) 440 mm ... -
Page 3: Interface De Communication
SLG10S-240FAR21A00 | SLG-2 RIDEAUX D'AUTOMATISATION COMMUTABLES Pin 2 (MF) Entrée d’apprentissage Pin 4 (OUT) Détection d’objet sortie = HIGH IO-Link données de processus) Q Status, System status, Beam status Apprentissage (préréglage) Auto-apprentissage Réglage IO-Link Pour le réglage des paramètres du capteur et des fonctions Smart Tasks Faisceau de l’émetteur... -
Page 4: Caractéristiques Mécaniques
SLG10S-240FAR21A00 | SLG-2 RIDEAUX D'AUTOMATISATION COMMUTABLES Puissance absorbée Émetteur ≤ 53 mA Récepteur ≤ 183 mA Sortie numérique Nombre 2 Type Push-pull : PNP/NPN Tension du signal sortie HIGH/LOW U -3 V/<3 V Charge de sortie, inductive 1 H Charge de sortie, capacitive 100 nF Courant de sortie I 100 mA... - Page 5 SLG10S-240FAR21A00 | SLG-2 RIDEAUX D'AUTOMATISATION COMMUTABLES IP67 Température ambiante de fonctionnement –25 °C ... +55 °C Température ambiante d’entreposage –25 °C ... +70 °C Insensibilité à la lumière ambiante Indirect: 50.000 lx Immunité aux chocs 10 g, 16 ms, DIN EN 60068-2-27 Immunité aux vibrations 10-150 Hz 0.5 mm, IEC 60068-2-6 Humidité de l'air ≤...
- Page 6 SLG10S-240FAR21A00 | SLG-2 RIDEAUX D'AUTOMATISATION COMMUTABLES ETIM 7.0 EC002549 ETIM 8.0 EC002549 UNSPSC 16.0901 39121528 Plan coté (Dimensions en mm (inch)) SLGxxx-xxxFxxxxxxx Sender Empfänger Sender 11,8 ① Premier faisceau ② Dernier faisceau ③ Entraxe des faisceaux (RM) ④ Longueur du boîtier ⑤ Câble avec connecteur mâle M8/M12, 4 pôles Dimensions en mm (inch)
-
Page 7: Mode De Raccordement
SLG10S-240FAR21A00 | SLG-2 RIDEAUX D'AUTOMATISATION COMMUTABLES Dimensions en mm (inch) SLGxxx-03 0xxxxxxxx 276 (10.87) 299,2 (11.78) SLGxxx-04 0xxxxxxxx 376 (14.8) 399,2 (15.72) SLGxxx-05 0xxxxxxxx 475 (18.7) 499,2 (19.65) SLGxxx-06 0xxxxxxxx 576 (22.68) 599,2 (23.6) SLGxxx-07 0xxxxxxxx 676 (26.61) 699,2 (27.53) SLGxxx-08 0xxxxxxxx 776 (30.55) 799,2 (31.46) SLGxxx-100xxxxxxxx 975 (38.39) 999,2 (39.34) SLGxxx-120xxxxxxxx 1.175 (46.26) 1.199,2 (47.21) SLGxxx-140xxxxxxxx 1.374 (54.09) -
Page 8: Schéma De Raccordement
SLG10S-240FAR21A00 | SLG-2 RIDEAUX D'AUTOMATISATION COMMUTABLES Schéma de raccordement Cd-543 + (L+) + (L+) Not connected Test – (M) – (M) ① Récepteur ② Émetteur Instructions de montage Distance minimale par rapport aux matériaux réfléchissants 1,200 (47.24) 1,000 (39.37) (31.5) (23.62) (15.75) (7.87) - Page 9 SLG10S-240FAR21A00 | SLG-2 RIDEAUX D'AUTOMATISATION COMMUTABLES Distance minimale entre 2 rideaux de détection 2,500 (98.43) 2,000 (78.74) 1,500 (59.06) 1,000 (39.37) (19.69) 1,000 2,000 3,000 4,000 5,000 6,000 (39.37) (78.74) (118.11) (157.48) (196.85) (236.22) Sensing range in mm (inch) Lors d’une installation qui n’est pas réalisée en sens opposé il faut respecter une distance minimale entre les deux paires de ri- deaux de détection...
-
Page 10: Capacité De Détection
SLG10S-240FAR21A00 | SLG-2 RIDEAUX D'AUTOMATISATION COMMUTABLES Capacité de détection Plus petit objet détectable = Installed working distance between sender and receiver d = Distance to sender or receiver related to the installed working distance Principe de fonctionnement Slim & Flat ① Modèle Slim = sortie de la lumière côté... -
Page 11: Accessoires Recommandés
Tête B: Connecteur femelle, M12, 5 pôles, Codage A 000S01FY2A5 Câble: câble capteur / actionneur Équerres et plaques de fixation 4 pièce, Support de fixation pour rideau optique de détection, SLG-2 BEF-SLG2-SET1 2111623 2023-01-30 09:30:42 | Fiche technique RIDEAUX D'AUTOMATISME | SICK... -
