N'utilisez pas une batterie dont la tension
nominale et le type sont incorrects (Li-po,
Li-Fe, etc.).

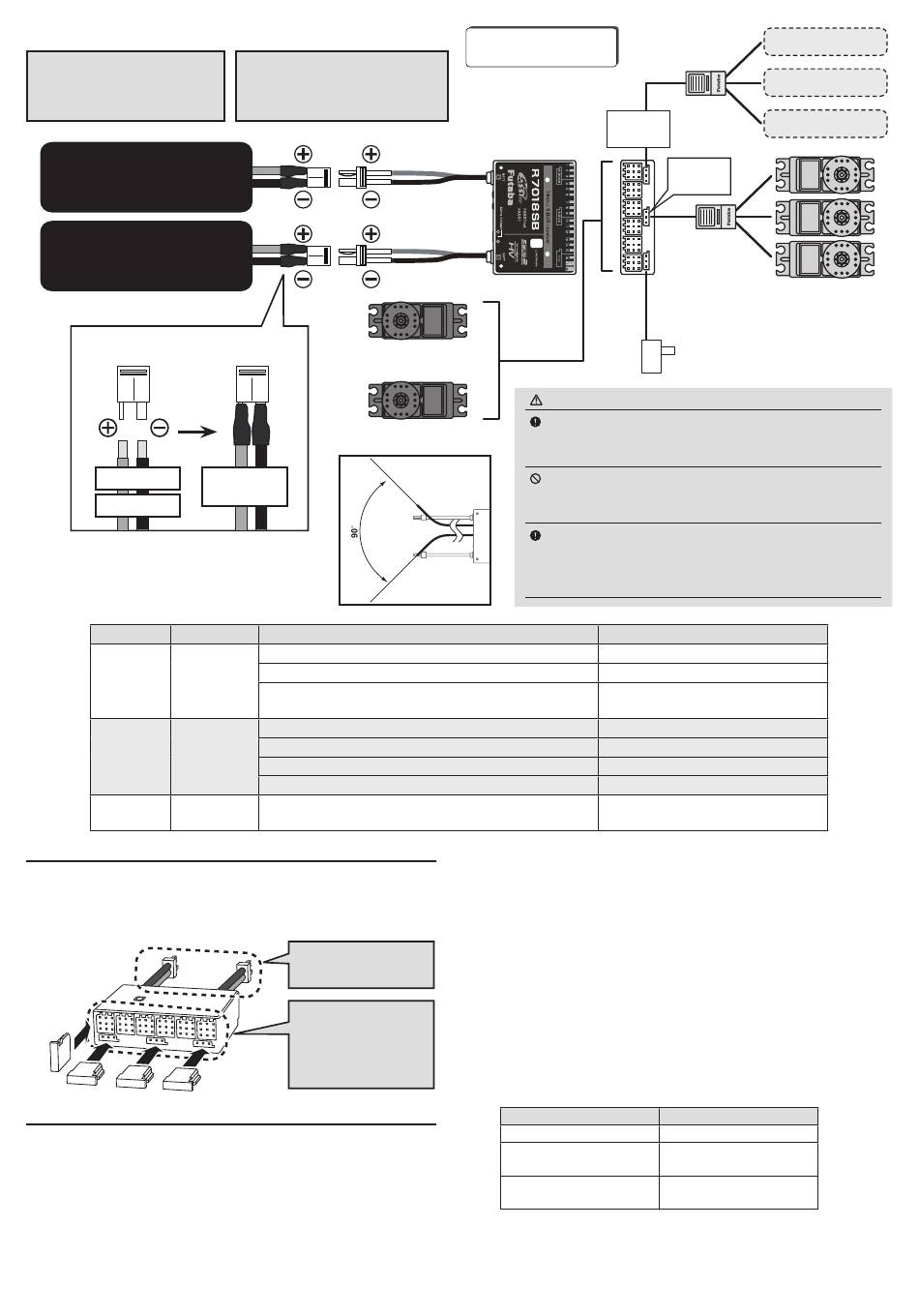

Récepteur （Servo） Batterie A
Li-po 2 cellules 7.4V
Récepteur （Servo） Batterie B
Li-po 2 cellules 7.4V
Femelle Deans Ultra Plug
Soudure
BatteryWire
Indication LED
Système
LED de mode
FASSTest
Vert Fixe
FASST
FASSTest
FASST
Connecteur
La direction des connecteurs des 3 ports inférieurs est différente de 90˚.
FASSTest ⇔ FASST (Normal-High-speed）
Changement méthode
1.
Allumez le récepteur. （ Émetteur sur OFF ）
2.
Appuyez sur le bouton Link / Mode et maintenez-le enfoncé pendant plus de 5 secondes.
3
.
Lorsque le voyant commence à clignoter en vert / rouge, le bouton peut être libéré.
Lorsque le récepteur n'est pas utilisé,
débranchez toujours le connecteur de la
batterie.
Servos 1-18CH
(Installation d'antenne)
Thermorétractable
tube
Pas de réception de signal
Recevoir des signaux
En attente de lien
Pas de réception de signal
Recevoir des signaux
Off
Réception de signaux mais l'ID est sans correspondance
En attente de lien
-
Erreur irrécupérable (EEPROM, etc.)
Batterie
connecteur
Ne pas connecter
une batterie sur
les ports de
du côté.
Connection
R7018SB
AVERTISSEMENT
N'inversez jamais la polarité de la batterie.
■
Une connexion inversée des bornes de la batterie peut provoquer un échauffement anormal, un
incendie et des brûlures.
Ne court-circuitez pas les bornes de la batterie.
■
Un court-circuit entre les bornes de la batterie peut provoquer un échauffement anormal, un
incendie et des brûlures.
Soyez prudent lors de la soudure à la fiche; ne surchauffez pas la
fiche avec votre fer à souder et veillez à éviter les courts-circuits sur la
fiche.
■ Une telle surchauffe et un court-circuit détruiraient la fiche.
Statut
4.
La LED devrait maintenant clignoter en rouge dans l'un des modèles
décrit par le tableau ci-dessous.
(Par défaut: FASSTest)
5
.
Chaque pression sur le bouton Mode / Link fait avancer le récepteur
sur le mode suivant.
6
.
Lorsque vous atteignez le mode dans lequel vous souhaitez opérer, appuyez
et maintenez le bouton Mode / Link pendant plus de 2 secondes.
7 .
Une fois verrouillé dans le mode correct, la LED passe sur une couleur fixe.
8
.
Veuillez éteindre et rallumer le récepteur
après avoir changé le mode de canal.
LED rouge clignotante
Une fois
2 fois
3 fois
* Fixé au neutre si un servo est connecté à un port autre qu'un canal d'émetteur
utilisable.
* Les ports de télémétrie et de tension supplémentaire ne peuvent pas être utilisés avec le système FASST.
- 2 -
Capteur de télémétrie
Capteur de télémétrie
Centre
S.BUS2
Équipement S.BUS2
Port
S.BUS
Port
Centre
S.BUS Gyros
Servos S.BUS
Interrupteur
Lien LED
Rouge solide
Vert solide
Démarrer → 2 secondes plus tard → Rouge
Clignotement （1 seconde）
Rouge solide
Vert solide
Clignotement vert
Clignotement rouge
Clignotement alterné
Système
FASSTest
FASST Multi-canaux
Mode normal
FASST Multi-canaux
Mode haute vitesse
