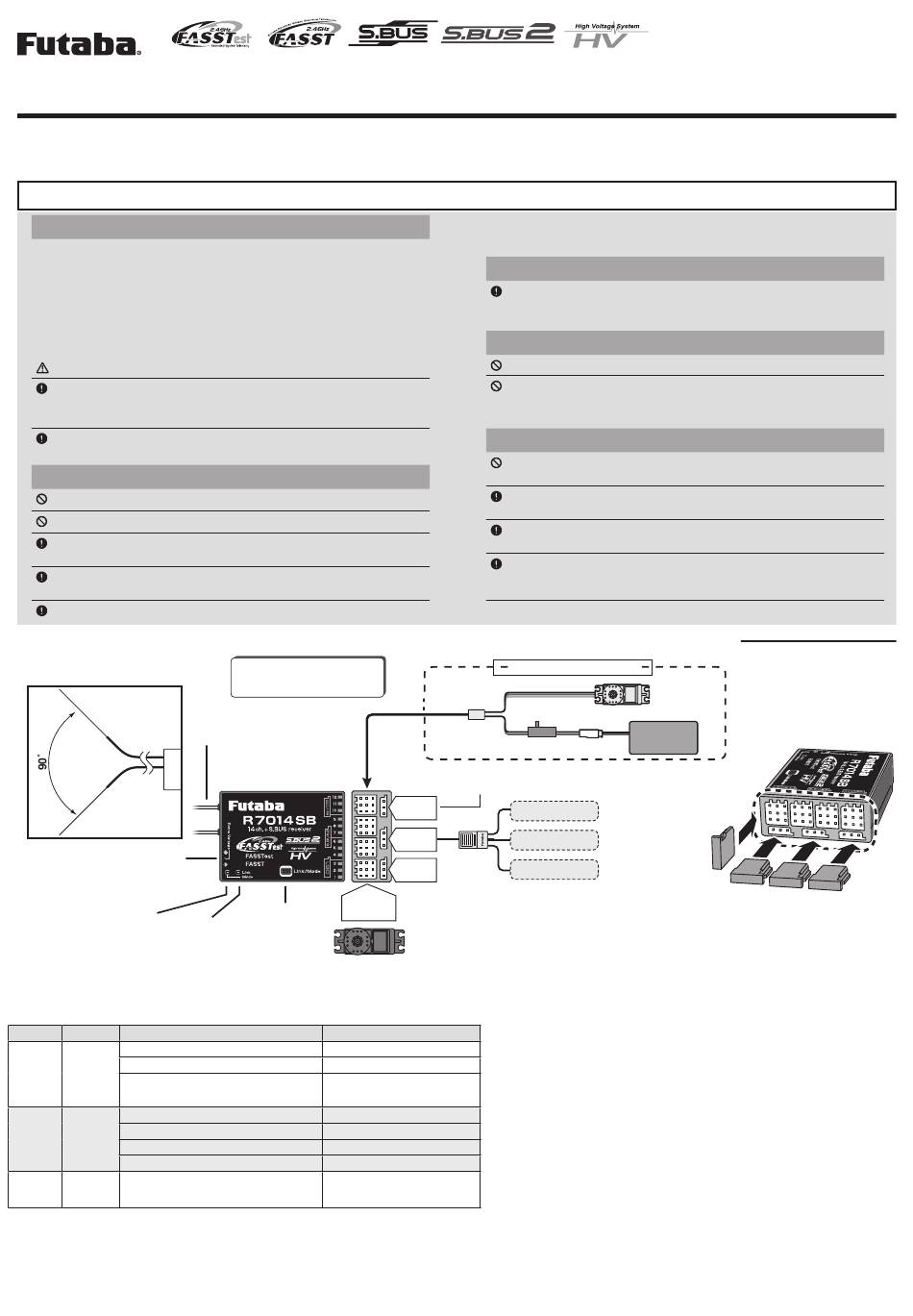

FUTABA R7014SB Mode D'emploi

R7014SB

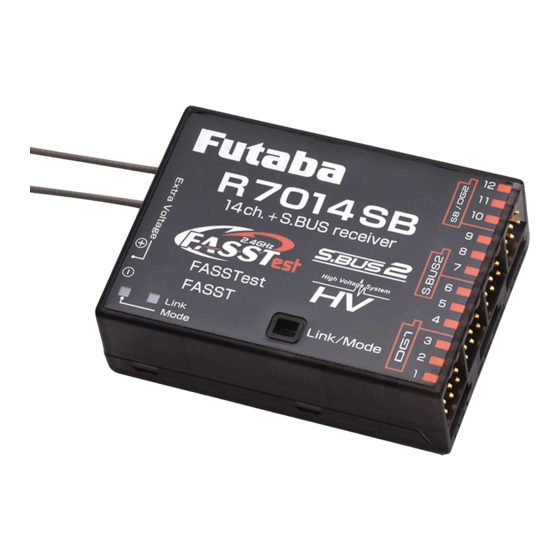

Merci d'avoir acheté un récepteur Futaba R7014SB FASSTest-2.4GHz. Le récepteur R7014SB dispose d'une communication bidirectionnelle avec un émetteur
FASSTest Futaba utilisant le port S.BUS2. En utilisant le port S.BUS2, un nombre impressionnant de capteurs de télémétrie peuvent être utilisés. Il comprend aussi
bien les ports de sortie PWM standards que les ports de sortie S.BUS. Le R7014SB peut également être commuté sur le système FASST-Multi-ch.
Systèmes applicables: Futaba FASSTest-2.4GHz / FASST-Multi-ch
●
Précautions d'usage
• Les servos analogiques ne peuvent pas être utilisés avec le R7014SB
en mode FASSTest 12CH.
• Lorsque le mode FASST Multi-ch High Speed est utilisé, les servos
analogiques ne peuvent pas être utilisés aux sorties CH1 ~ 6 pour les
systèmes conventionnels. Cependant, à l'exception du mode FASSTest
12CH, les servo-analogiques peuvent être utilisés à tout moment de
CH7 ~ 12, DG1 et DG2.
• Ne pas raccorder au port de télémétrie extra tension avant d'allumer un
récepteur.
WARNING
C Toutes modifications non expressément approuvées par des
responsables de la conformité pourrait annuler l'autorisation de
l'utilisateur d'utiliser l'équipement.
Le récepteur R7014SB doit être protégé contre les vibrations par le
biais de caoutchouc mousse, velcro ou autres méthodes de montage.
Protéger de l'humidité.
Précaution d'installation de l'antenne
Ne coupez pas ou n'emballez pas le fil de l'antenne du récepteur.
Ne pliez pas le câble coaxial. Il peut causer des dommages.
Les antennes doivent être montées de manière à ce qu'elles soient
étendues.
Maintenir l'antenne le plus éloignée possible du moteur, ou variateur
ou autres sources de bruit .
Assurez-vous que les deux antennes sont placées à 90 degrés l'une de l'autre.
(Installation antenne)
Port de télémétrie de
tension supplémentaire
LED mode
LED lien
Indications LED
Système Mode LED
Pas de signal réception
verte Signal reçu
FASSTest
fixe
Patientez pour la liaison
Pas de signal réception
Signal reçu
FASST Off
Recevoir des signaux l'ID est fausse
Patientez clignotement
FASSTest
－
Erreur irrécupérable (EEPROM, etc.)
FASST
◆ FASSTest-2.4GHz Système de communication Bidirectionel / FASST-Multi-ch 2.4GHz
◆ S.BUS2 / S.BUS Port et12 Voies (+DG1,2) pour récepteur conventionnel
Connexion
Antenne
R7014SB
1~12
Inter
Voies
Lien/Mode
Servos 1-12
Status
secondes→Rouge
clignote（1seconde）
Clignote alternativement
■ Le R7014SB dispose de deux antennes. Afin de maximiser la réception du signal
et de promouvoir une modélisation sûre, Futaba a adopté un système d'antennes de
diversité. Cela permet au récepteur d'obtenir des signaux RF sur les deux antennes
et de voler sans problème.
Installation d'antenne pour fuselage en carbone
Vous devez laisser 30mm d'antenne complètement exposée. L'antenne
exposée doit être sécurisée de façon à ce qu'elle ne puisse pas se déplacer
ou retourner à l'intérieur de votre avion.
Faites attention à l'insertion du connecteur
Ne pas connecter un servo / gyroscope S.BUS au connecteur S.BUS2.
Ne branchez pas la batterie d'alimentation à un autre connecteur que
celui d'alimentation.
■ Il y a danger d'inflammation, d'explosion ou de brûlure.
Précaution de liaison
N'effectuez pas la procédure de liaison lorsque le moteur est connecté
ou que le moteur fonctionne, car cela peut entraîner des blessures graves.
Lorsque la liaison est terminée, veuillez éteindre et rallumer le
récepteur et s'assurer que le récepteur est correctement relié à l'émetteur.
Veuillez allumer votre système dans cet ordre. D'abord l'émetteur, suivi
par le récepteur.
Si le récepteur R7014SB était précédemment lié à un autre émetteur,
assurez-vous que l'émetteur ne fonctionne pas en reliant le récepteur
au nouvel émetteur.
L'alimentation du récepteur peut être
connectée à n'importe quel port.
Lorsque tous les ports sont utilisés.
cordon Y
Par défaut : Port S.BUS
Il est possible de passer à DG2.
S.BUS
Senseur télémétrie
DG2
Senseur télémétrie
S.BUS2
Hub
Senseur télémétrie
DG1
Caractéristiques R7014SB
FASSTest-2.4GHz (Mode14CH/12CH )
FASST-2.4GHz system (Mode Multi-ch )
Ports S.BUS2 et S.BUS et voie linéaire 12 ch +voie 2 digital pour système
conventionnel
• Antennes doubles
• Dimensions: 37,0 x 50,2 x 15,9 mm
• Poids: 20,8 g
LED Lien
• Alimentation: 3.7V à 7.4V (Plage de tension: 3.5 à 8.4V)
• Batterie F / S Tension FASSTest: Il se configure avec un émetteur
Rouge fixe
• FASST: 3.8V * La tension F/S de la batterie est réglée pour une batterie
Verte fixe
NiCd / NiMH à 4 Elts. La fonction F / S de la batterie ne fonctionne pas
Start → 2
correctement lorsqu'un autre type de batterie est utilisé.
• Port de tension supplémentaire: 0 ~ 70V DC
Rouge fixe
Verte solide
Verte clignote
Rouge clignote
Connecteur
La direction des
connecteurs des 3
ports du bas est
Servo
différente de 90 °.
Batterie
3.7 ～ 7.4V
