Page 1

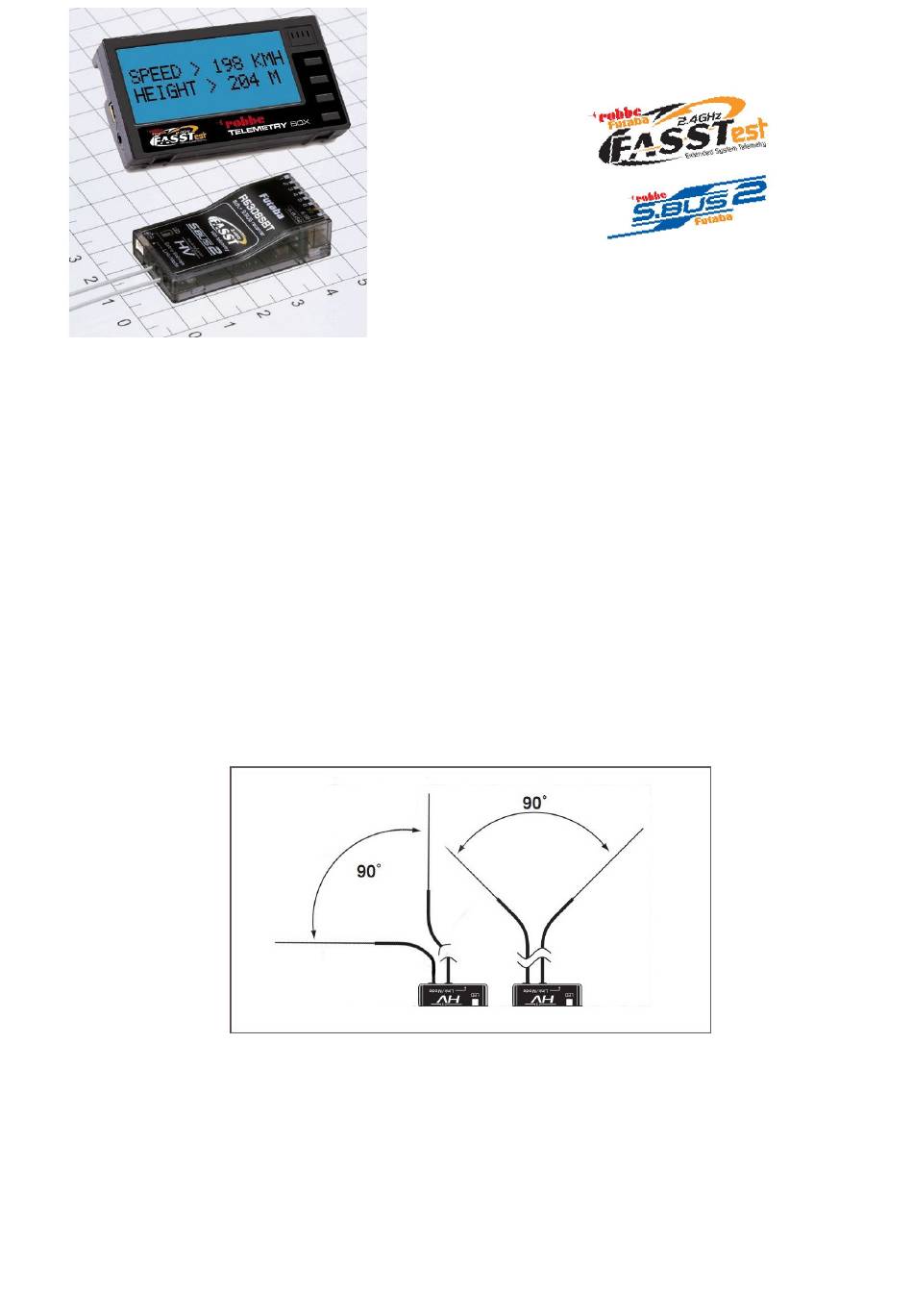

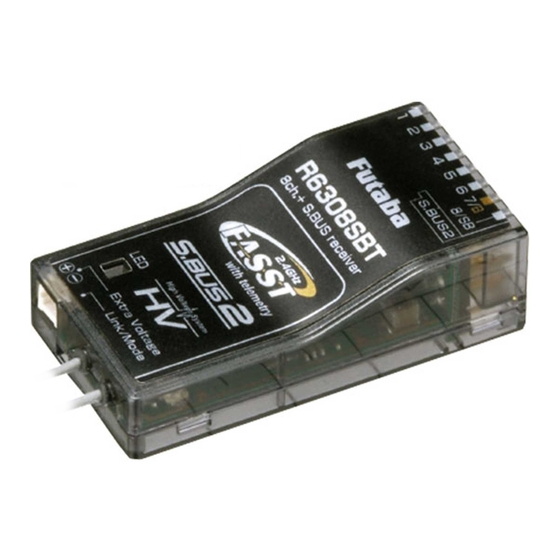

Éviter de placer le récepteur à l’humidité Ne pas couper ou plier les fils des antennes Le R6308SBT possède 2 antennes (Dual Diversity) permettant d’optimiser la réception des signaux pour une sécurité maximale. Ces fils d’antenne doivent être disposés à 90° l’un par rapport à l’autre.
Page 2
2– S-BUS Vous pouvez connecter en même temps des servos conventionnels et des servos S-BUS : - Brancher les servos conventionnels sur les ports PWM uniquement Ne jamais brancher un servo conventionnel directement sur le port S-BUS Vous devez utiliser un cordon de connection SBD-1 (décodeur S-BUS-PWM) si vous souhaitez raccorder un servo conventionnel à...
Page 3
Le S-BUS-2 est une extension du S-BUS et supporte des signaux bidirectionnels : Connecter les capteurs de télémesure sur le port S-BUS-2 Les informations fournies par les capteurs au R6308SBT sont transmises au récepteur de données de télémesure au sol (box).
Page 4
5—Affectations des sorties du récepteur Le récepteur R6308SBT peut fonctionner au choix sous les 4 modes A-B-C-D. Le mode A est programmé par défaut en usine. En mode B et D la voie 8 fonctionne en S-BUS. Sélection du mode A—Initialisation...
Page 5
6—Sélection du mode de transfert Le mode normal doit être choisi si vous utilisez des servos analogiques (c’est le mode par défaut programmé en usine) Le mode high Speed sera préférable dans le cas d’utilisation de servos numériques ou S-BUS. (Ce mode permettra de diminuer le temps de latence) 1—...
Page 6
La led de la Box (Telemetry Box) doit être VERTE Le récepteur de la box est « Binder » au récepteur R6308SBT. Dans le cas contraire, refaire la procédure 1 à 10 depuis le début. Pour les informations et procédures complètes concernant le boîtier TELEMETRY BOX et la programmation des capteurs,...
Page 7
: - côté accu, sera soudé sur le connecteur de l’accu - côté récepteur, sera branché sur le port HV du R6308SBT qui peut accepter une tension jusqu’à 70 V Attention de bien respecter les polarités !
