FUTABA R7003SB Mode D'emploi

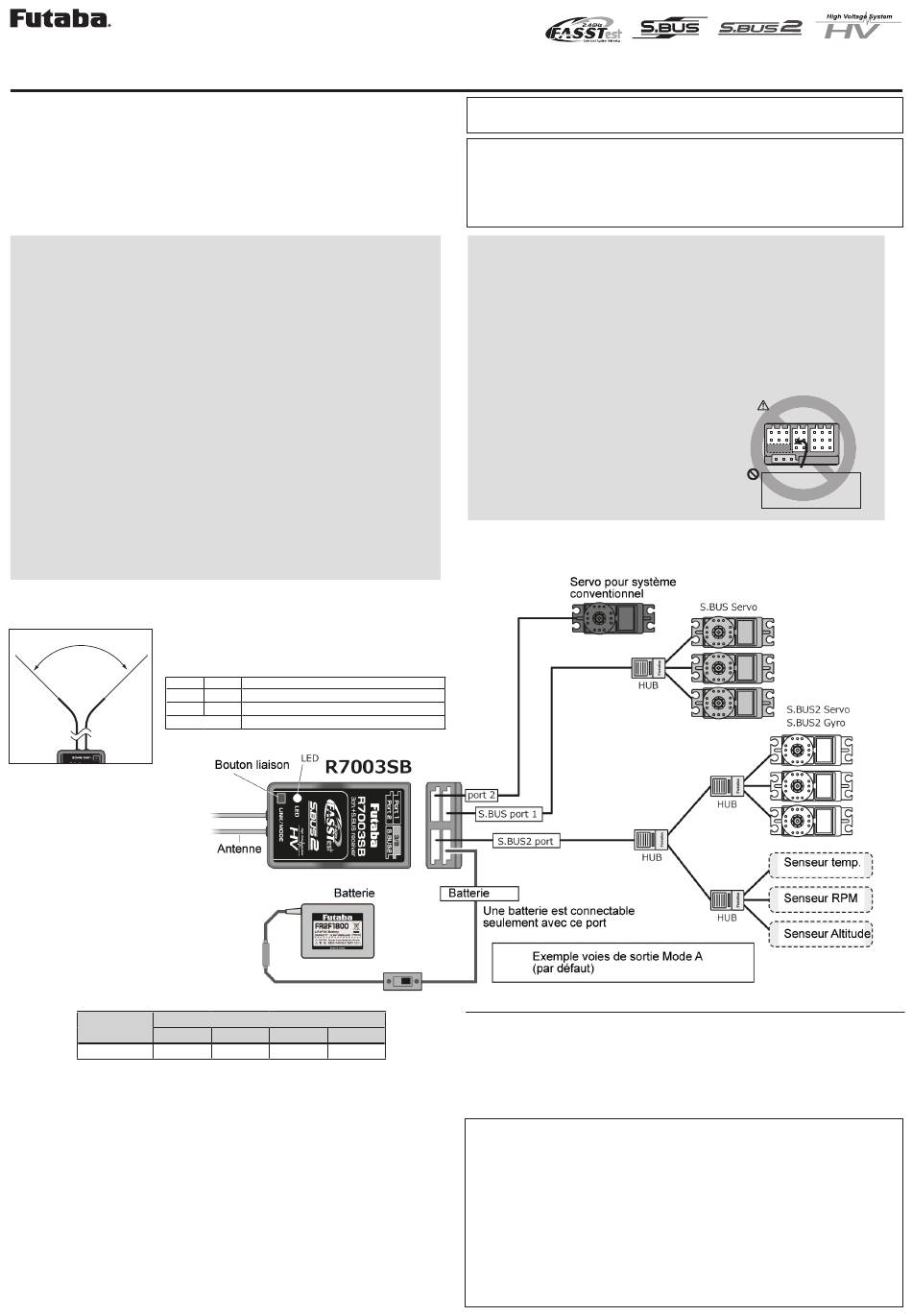

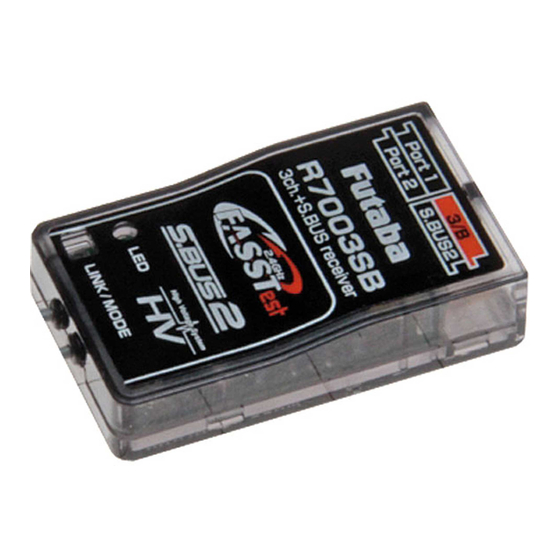

R7003SB
Merci d'avoir acheté un récepteur compatible Futaba R7003SB FASSTest-
2.4GHz. Le récepteur R7003SB dispose d'une communication bidirectionnelle
avec un émetteur FASSTest Futaba utilisant le port S.BUS2. En utilisant le port
S.BUS2, une gamme impressionnante de capteurs de télémétrie peut être utilisée.
R7003SB a un mérite qui acquiert les informations du modèle sur le vol en con-
nectant un capteur de télémétrie en option. Il comprend également les ports de
sortie PWM standard et les ports de sortie S.BUS. 4 ports de R7003SB peuvent
choisir une voie de sortie parmi les 11 modes.
Précaution d'usage
•
Le système Futaba S-FHSS / FHSS ne fonctionne pas avec le système Futaba FASST actuel. Le système Fu-
taba FASST et le système S-FHSS / FHSS ne sont pas compatibles entre eux.
Attention
Enveloppez Le Récepteur Avec Quelque Chose De Doux, Comme Du Caoutchouc Mousse, Pour
Éviter Les Vibrations. De Plus, Le Récepteur Ne Doit Pas Être Mouillé.
Ne pas court-circuiter les connecteurs.
Précaution d'installation de l'antenne
Ne coupez pas ou ne mettez pas le fil d'antenne du récepteur.
Ne pliez pas le câble coaxial. Cela cause des dommages
L'antenne ne doit pas être tirée.
Gardez l'antenne aussi éloignée que possible du moteur, du variateur et
autres sources de bruit
Assurez-vous que les deux antennes soient placées à 90 degrés l'une de
l'autre.
•
Le R2008SB a deux antennes. Afin de maximiser la réception du signal et de promouvoir la modélisation sûre,
Futaba a adopté un système d'antennes en diversité. Cela permet au récepteur d'obtenir des signaux RF sur les deux
antennes et de voler sans problème.
( (Installation antenne )
Veuillez vous référer au tableau ci-dessous pour
90˚
l'état des LED par rapport à l'état du récepteur.
verte
Off
Solide
Clignotement
(installation traditionnelle)
Mode
Port1
A( ） S.BUS
par défaut
Pour toute demande de garantie ou réparation,
veuillez vous connecter sur le site
www.aviotiger.com, rubrique "Support" puis
"Service après Vente".
AVIO et TIGER
ZAC du Coudoulet Ouest
Rue Helie Denoix de St Marc - CS 50027
84101 Orange Cedex
Système de communication bidirectionnel FASSTest-2.4GHz
Port S.BUS2 / S.BUS et système conventionnel
.
LED Indication
Rouge Status
Solide Pas de signal réception
Off Signal reçu
Erreur irrécupérable (EEPROM, etc.)
Port
Port2 3/B S.BUS2
CH2 CH3 S.BUS2
Systèmes applicables: Emetteur Futaba FASSTest-2.4GHz
Si le R7003SB n'utilise pas le système S.BUS / S.BUS2, il ne peut
effectuer que le fonctionnement de 3 voies. Cependant, si le sys-
tème S.BUS / S.BUS2 est utilisé, l'utilisation de voies maximum
d'un émetteur peut être effectuée. Vous devez utiliser le servo
S.BUS / S.BUS2, afin d'utiliser le système S.BUS / S.BUS2.
Installation d'antenne pour fuselage au carbone
Attention
La partie de 30 mm au bout de l'antenne doit être complètement exposée.
• Assurez-vous que la partie exposée ne glissera pas dans le fuselage en
raison de la pression du vent ou d'une autre force pendant la session de vol.
Précaution d'insertion du connecteur S.BUS
DANGER
N'insérez pas de connecteur, comme indiqué à droite.
• Il se produira un court-circuit, en insérant de cette
façon. Un court-circuit sur les bornes de la batterie
peut provoquer une chaleur anormale, un incendie et
des brûlures.
FASSTest
FASSTest est un système de communication bidirectionnel entre le récepteur R7003SB et les
émetteurs compatibles FASSTest. Plusieurs capteurs de télémétrie optionnels peuvent être
connectés au S.BUS2 sur le récepteur et ces données sont à leur tour affichées sur l'émetteur.
* Veuillez consulter le manuel d'utilisation de votre transmetteur pour configurer l'émetteur pour
qu'il fonctionne avec des capteurs de télémétrie.
R7003SB Spécifications
Système FASSTest-2.4GHz / port S.BUS2 et S.BUS et récepteur du système
conventionnel
• Diversité d'antennes doubles
• Taille: 22,5 x 37,4 x 9,3 mm
• Poids: 7,2 g
• Puissance requise: 3.7V à 7.4V (plage de tension: 3.5 à 8.4V)
• Batterie F / S Voltage: Il établit avec un émetteur
• Port de tension supplémentaire (port2) "Câble EXT-VOL et CA-RVIN-700"
d'une option utilisée: 0 ~ 70V DC
* Assurez-vous que lorsque vous utilisez la sortie régulée, la capacité du
variateur doit correspondre à votre condition d'utilisation.
DANGER
Receiver
Do not insert either a switch
Ne pas brancher de cette manière
or battery in this manner.
