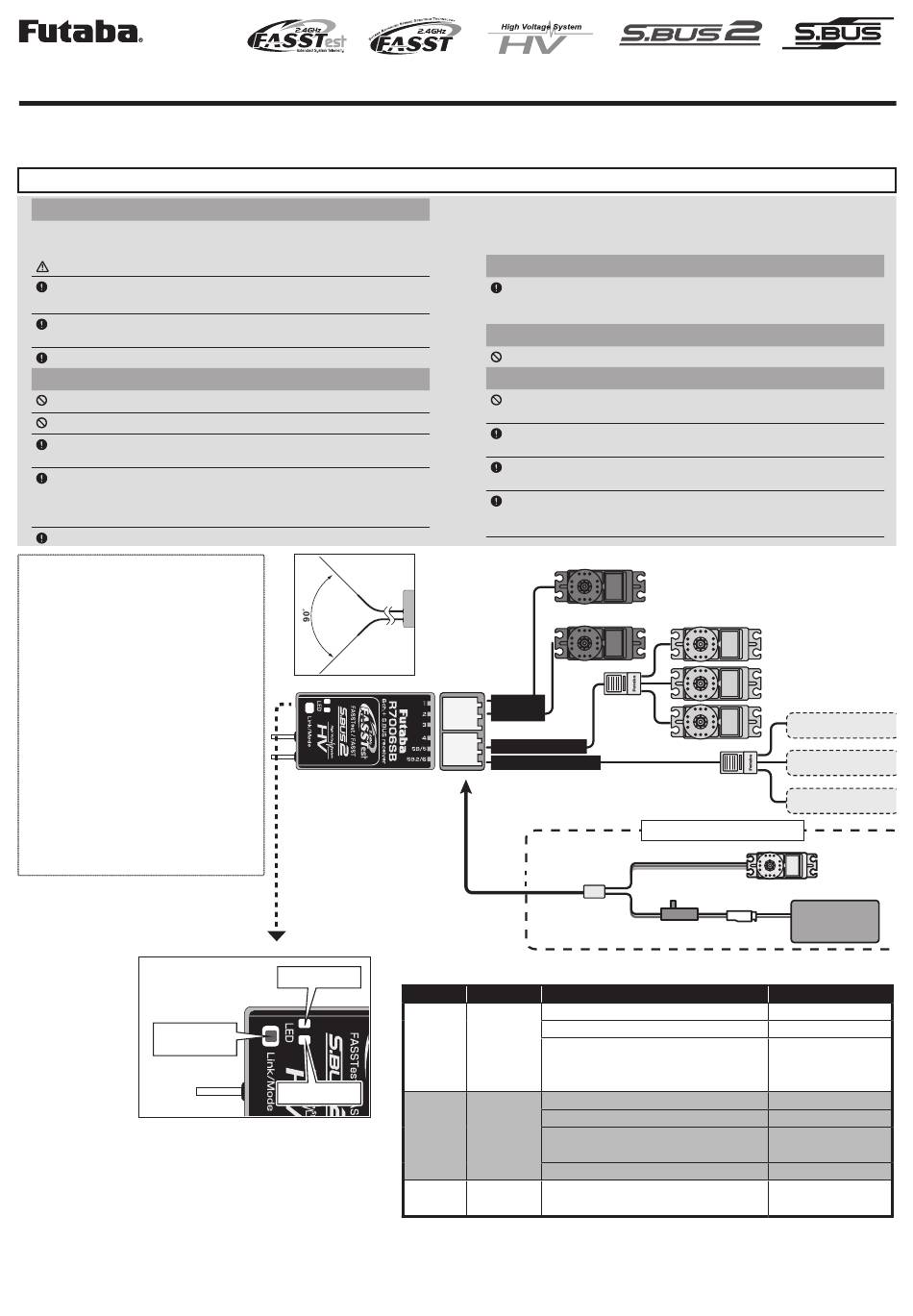

FUTABA R7006SB Guide Rapide

1M23N31002
R7006SB

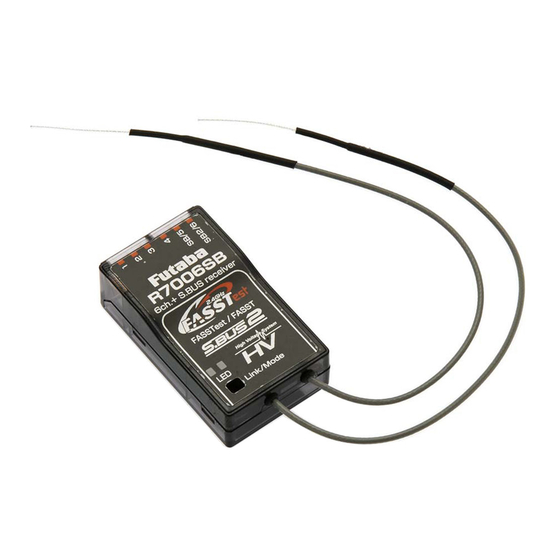

Merci d'avoir acheté un récepteur compatible Futaba R7006SB FASSTest-2.4GHz. Le récepteur R7006SB dispose d'une communication bidirectionnelle avec un émet-
teur FASSTest Futaba utilisant le port S.BUS2. En utilisant le port S.BUS2, une gamme impressionnante de capteurs de télémétrie peut être utilisée. Il comprend égale-
ment des ports de sortie PWM standard (1-6 voies) et des ports de sortie S.BUS. Le R7006SB peut également être commuté sur le système FASST (Multi-ch/7-ch).
Systèmes applicables : Émetteur
●
Précaution d'utilisation Précaution d'utilisation
• Les servos analogiques ne peuvent pas être utilisés avec le R7006SB
en mode haute vitesse FASSTest 12CH / FASST.
ATTENTION
Les changements ou modifications non approuvés par la partie responsable de
la conformité pourraient annuler le droit de l'utilisateur à utiliser l'équipement.
Le récepteur R7006SB doit être protégé des vibrations par du caoutchouc
mousse, du Velcro ou des méthodes de montage similaires. Protéger de l'humidité.
Tenir à l'écart des matériaux conducteurs pour éviter les courts-circuits.
Précaution d'installation de l'antenne Précaution d'installation de l'antenne
Ne pas couper ou regrouper le fil de l'antenne du récepteur.
Ne pliez pas le câble coaxial. Cela cause des dommages.
Les antennes doivent être montées de manière à s'assurer qu'elles sont
détendus.
Gardez l'antenne aussi loin que possible du moteur, de l'ESC et d'autres
sources de bruit.
L'antenne ne doit pas toucher du métal, carbone ou tout autre matériau
conducteur.
Assurez-vous que les deux antennes sont placées à 90 degrés l'une de l'autre.
Link/Mode
switch
Spécifications R7006SB
Système FASSTest-2.4GHz (mode 18 voies/12 voies)
Système FASST-2,4 GHz (mode multicanaux/7 voies)
Port S.BUS2 et S.BUS et 6 voies pour récepteur système conventionnel
• Antenne "diverstity" double
• Taille: 22.5x38.3x12.2mm
• Poids : 8.5g
• Puissance requise : 3.7V à 7.4V(Plage de tension : 3.5 à 8.4V)
• Tension F/S batterie : FASSTest---réglage avec émetteur
FASST---3.8V
◆ Récepteur avec système de communication bidirectionnel FASSTest-2.4GHz / FASST (multi-canaux, 7 voies) -2.4GHz
◆ S.BUS2 / S.BUS Port et 6 voies pour système conventionnel Receiver
Installation
antenne
R7006SB
Link LED
Mode LED
FASSTest-2.4GHz / FASST (Multi-ch,7ch) -2.4GHz
■ Le R7006SB possède deux antennes. Afin de maximiser la réception
du signal et de promouvoir une modélisation sûre, Futaba a adopté un
système d'antenne en diversité. Cela permet au récepteur d'obtenir des
signaux RF sur les deux antennes et de voler sans problème.
Installation d'antenne pour fuselage en carbone
Vous devez laisser 30 mm à l'extrémité de l'antenne entièrement ex-
posée. L'antenne exposée doit être sécurisée de manière à ce qu'elle ne
puisse pas se déplacer ou revenir à l'intérieur de votre avion.
Attention à l'insertion du connecteur
Ne pas connecter un servo/gyroscope S.BUS au connecteur S.BUS2.
Précautions pour la liaison Précautions pour la liaison
N'effectuez pas la procédure de liaison lorsque l'alimentation principale du moteur est connec-
tée ou que le moteur fonctionne car cela pourrait entraîner des blessures graves.
Lorsque la liaison est terminée, veuillez éteindre et rallumer le récepteur et
vous assurer que le récepteur est correctement relié à l'émetteur.
Veuillez allumer votre système dans cet ordre : émetteur d'abord, suivi
du récepteur.
Si le récepteur R7006SB était précédemment lié à un autre émetteur,
assurez-vous que l'émetteur ne fonctionne pas lors de la liaison du
récepteur au nouvel émetteur.
Servo avec système conventionnel
voie
1-6
Port S.BUS (SB)
Port S.BUS2 (SB2)
L'alimentation du récepteur peut
être connecté à n'importe quel port.
cordon Y
Indication LED
Système Mode LED
Pas de réception de signal
FASSTest vert fixe
Pas de réception de signal
FASST Off Réception de signaux mais ID sans
FASSTest
- Erreur irrécupérable (EEPROM, etc.)
FASST
*En mode "FASST-7ch", la fonction F/S ne peut être définie que pour 3 voies.
*Assurez-vous que lors de l'utilisation d'ESC à sortie régulée, la capacité de l'ESC doit ré-
pondre à vos conditions d'utilisation.
*N'utilisez jamais de piles sèches pour l'alimentation du R7006SB.
Gyros S.BUS
Servos S.BUS
Hub
Hub
Si tous les ports sont utilisés.
Interrupteur
Statut
Réception de signaux
En attente liaison
Réception de signaux
correspondance
En attente liaison
Capteur de télémétrie
Capteur de télémétrie
équipement S.BUS2
Servo
Batterie
3.7à7.4V
LED
Rouge fixe
Vert fixe
Start → 2second
later → Red Blink
（1second）
Rouge fixe
Vert fixe
Vert clignotant
Rouge clignotant
clignotement
alterné
