FUTABA R2008SB Guide Rapide

R2008SB

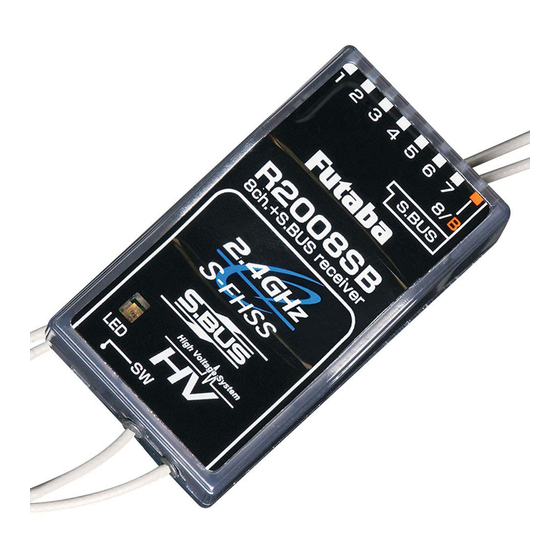

Merci d'avoir acheté un récepteur compatible Futaba R2008SB S-FHSS / FHSS-2.4GHz.
Le R2008SB possède un port de sortie système S.BUS et des sorties de canal système conventionnelles. Il peut également être utilisé avec des
servos système conventionnels, etc. en plus des servos et gyroscopes compatibles avec le système S.BUS, etc.
Systèmes applicables: Système Futaba S-FHSS / FHSS-2.4GHz et Module RF TM-FH
Précaution d'usage
•
Le système Futaba S-FHSS / FHSS ne fonctionne pas avec le système
Futaba FASST actuel. Le système Futaba FASST et le système S-FHSS /
FHSS ne sont pas compatibles entre eux.
Attention
Enveloppez le récepteur avec quelque chose de doux, comme du
caoutchouc mousse, pour éviter les vibrations. De plus, le récepteur ne
doit pas être mouillé.
Ne pas court-circuiter les connecteurs.
Précaution d'installation de l'antenne
Ne coupez pas ou ne mettez pas le fil d'antenne du récepteur.
Ne pliez pas le câble coaxial. Cela cause des dommages
L'antenne ne doit pas être tirée.
Gardez l'antenne aussi éloignée que possible du
moteur, du variateur et autres sources de bruit
Assurez-vous que les deux antennes soient placées
à 90 degrés l'une de l'autre.
•
Le R2008SB a deux antennes. Afin de maximiser la réception du signal et
de promouvoir la modélisation sûre, Futaba a adopté un système d'antennes
en diversité. Cela permet au récepteur d'obtenir des signaux RF sur les deux
antennes et de voler sans problème.
(Installation antenne)
90˚
R2008SB Spécifications
Système S-FHSS / FHSS-2.4GHz / port S.BUS et 8 canaux pour récepteur de système conventionnel
• Diversité d'antennes doubles
• Taille: 0,98 x 1,69 x 0,55 po (24,9 x 42,8 x 14,0 mm)
• Poids: 0,34 oz. (9.5g)
• Puissance requise: 4.8V à 7.4V
• Batterie F / S Tension: 3.8V
* Assurez-vous que lorsque vous utilisez la sortie régulée de l'ESC, la capacité actuelle de l'ESC doit correspondre à vos conditions d'utilisation.
* La tension F / S de la batterie est réglée pour une batterie NiCd / NiMH à 4 cellules. La fonction F / S de la batterie ne fonctionne pas correctement lorsqu'une autre batterie est
utilisée.
* La fonction Fail Safe peut être réglée pour chaque canal, mais elle diffère selon l'émetteur. Lorsque vous utilisez le module RF TM-FH, la fonction de sécurité intégrée peut
uniquement être réglée sur 3 canaux.
* Port S.BUS: R2008SB peut être utilisé jusqu'à 8 canaux, cependant, il diffère selon l'émetteur. Un canal inutilisé est un signal neutre. Le canal de réglage F / S sur F / S est la
position F / S. Un autre, c'est le signal Hold.
Système S-FHSS/FHSS-2.4GHz
Récepteur Port S.BUS 8 voies pour système conventionnel
.
Installation d'antenne pour fuselage au carbone
Attention
La partie de 30 mm au bout de l'antenne doit être
complètement exposée.
• Assurez-vous que la partie exposée ne glissera
pas dans le fuselage en raison de la pression du vent ou
d'une autre force pendant la session de vol.
Précaution d'insertion du connecteur S.BUS
DANGER
N ' i n s é r e z p a s d e
connecteur, comme indiqué
à droite.
• Il se produira un cour t-
circuit, en insérant de cette
façon. Un court-circuit sur
les bornes de la batterie
peut provoquer une chaleur
anormale, un incendie et
des brûlures.
DANGER
Receiver
Do not insert either a switch
Ne pas brancher de cette manière
or battery in this manner.
