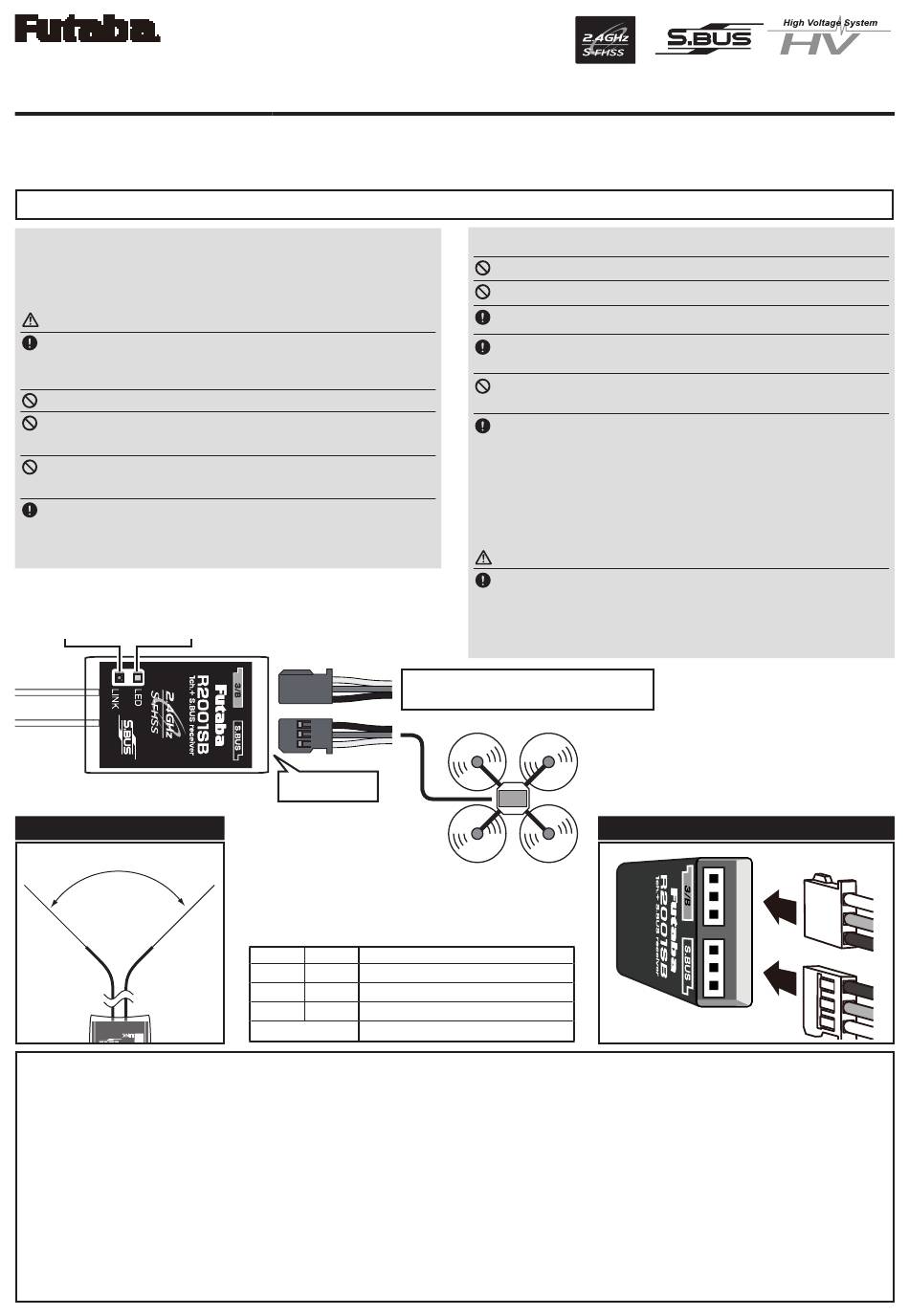

FUTABA R2001SB Mode D'emploi

R2001SB
Merci d'avoir acheté un récepteur compatible Futaba R2001SB S-FHSS 2.4GHz.
Le R2001SB a un port de sortie du système S.BUS et une sortie pour système conventionnel. Il peut également être utilisé
avec les servos conventionnels, etc. en plus des servos et gyroscopes compatibles avec le système S.BUS.
Systèmes applicables: Système Futaba S-FHSS 2,4 GHz et module RF TM-FH
Précautions d'utilisation
•
Le système Futaba S-FHSS ne fonctionne pas avec le système Futaba
FASST / FASSTest / T-FHSS actuel. Le système Futaba FASST / FASSTest
/ T-FHSS et le système S-FHSS ne sont pas compatibles l'un avec l'autre
Attention
Enveloppez le récepteur avec quelque chose de doux,
comme du caoutchouc mousse, pour éviter les vibra-
tions. De plus, le récepteur ne doit pas être mouillé.
Ne pas court-circuiter les connecteurs.
N'exposez pas le récepteur à des températures élevées.
• La couverture rétractable pourrait être déformée.
Ne cassez pas le tube.
• Peut causer un court-circuit.
Lorsque vous insérez et retirez un connecteur, tenez
fermement le récepteur.
• Soyez prudent afin qu'un tube ne se détache pas.
R2001SB
Inter liaison LED
Antenne
Installation antenne
90˚
R2001SB Spécifications:
Système S-FHSS 2,4 GHz / port S.BUS et 1 voie pour récepteur système conventionnel
• Double diversité d'antennes
• Taille: 21,1 x 41,8 x 5,3 mm
• Poids: 4,2 g
* Assurez-vous que lorsque vous utilisez la sortie régulée, la capacité
actuelle du variateur répond à vos conditions d'utilisation.
* La tension batterie F / S est réglée pour une batterie NiCd / NiMH 4
elts. La fonction F / S de la batterie ne fonctionne pas correctement
lorsqu'un autre type de batterie est utilisé.
* La fonction de sécurité peut être définie pour chaque voie. Cepen-
dant, il diffère selon l'émetteur. Lorsque vous utilisez le module RF
TM-FH, la fonction de sécurité intégrée peut être réglée sur la voie 3
Système S-FHSS 2.4GHz
Port S.BUS et 1 voie(CH3) pour le système conventionnel
Récepteur
.
Système conventionnel de sortie
voie3/ Borne de batterie
Port S.BUS
Veuillez vous référer au tableau ci-dessous pour
l'état des LED par rapport à l'état du récepteur.
Indication LED
Verte Rouge
Off Solide
Pas de signal réception
Solide Off
Signal OK
clign. Off Réception de signaux mais pas d'ID
Clignote alternat.
Erreur irrécupérable (mémoire, etc.)
Précaution d'installation de l'antenne
Ne coupez pas ou ne mettez pas le fil d'antenne du récepteur.
Ne pliez pas le câble coaxial. Cela cause des dommages
L'antenne ne doit pas être tirée.
Gardez l'antenne aussi éloignée que possible du mo-
teur, du variateur et autres sources de bruit.
Ne touchez pas l'antenne au métal, au carbone ou à
un autre matériau conducteur.
Assurez-vous que les deux antennes sont placées à
90 degrés l'une de l'autre.
•
Le R2001SB a deux antennes. Afin de maximiser la réception du signal et
de promouvoir la modélisation sûre, Futaba a adopté un système d'antennes
en diversité. Cela permet au récepteur d'obtenir des signaux RF sur les deux
antennes et de voler sans problème.
Installation d'antenne pour fuselage au carbone
Attention
La partie de 30 mm au bout de l'antenne doit être
complètement exposée.
• Assurez-vous que la partie exposée ne glissera pas dans le fuselage
en raison de la pression du vent ou d'une autre force pendant la
session de vol.
équipement S.BUS
L'alimentation du port S.BUS est
également possible.
Status
• Puissance requise: 4.8V to 7.4V
• Voltage F/S: 3.8V
uniquement.
* Port S.BUS: R2001SB peut être utilisé avec jusqu'à 8 canaux.
Cependant, il diffère selon l'émetteur. Un canal inutilisé est un signal
neutre. Le canal de réglage F / S sur F / S est la position F / S. Un
autre, c'est le signal Hold.
.
Direction des connecteurs
