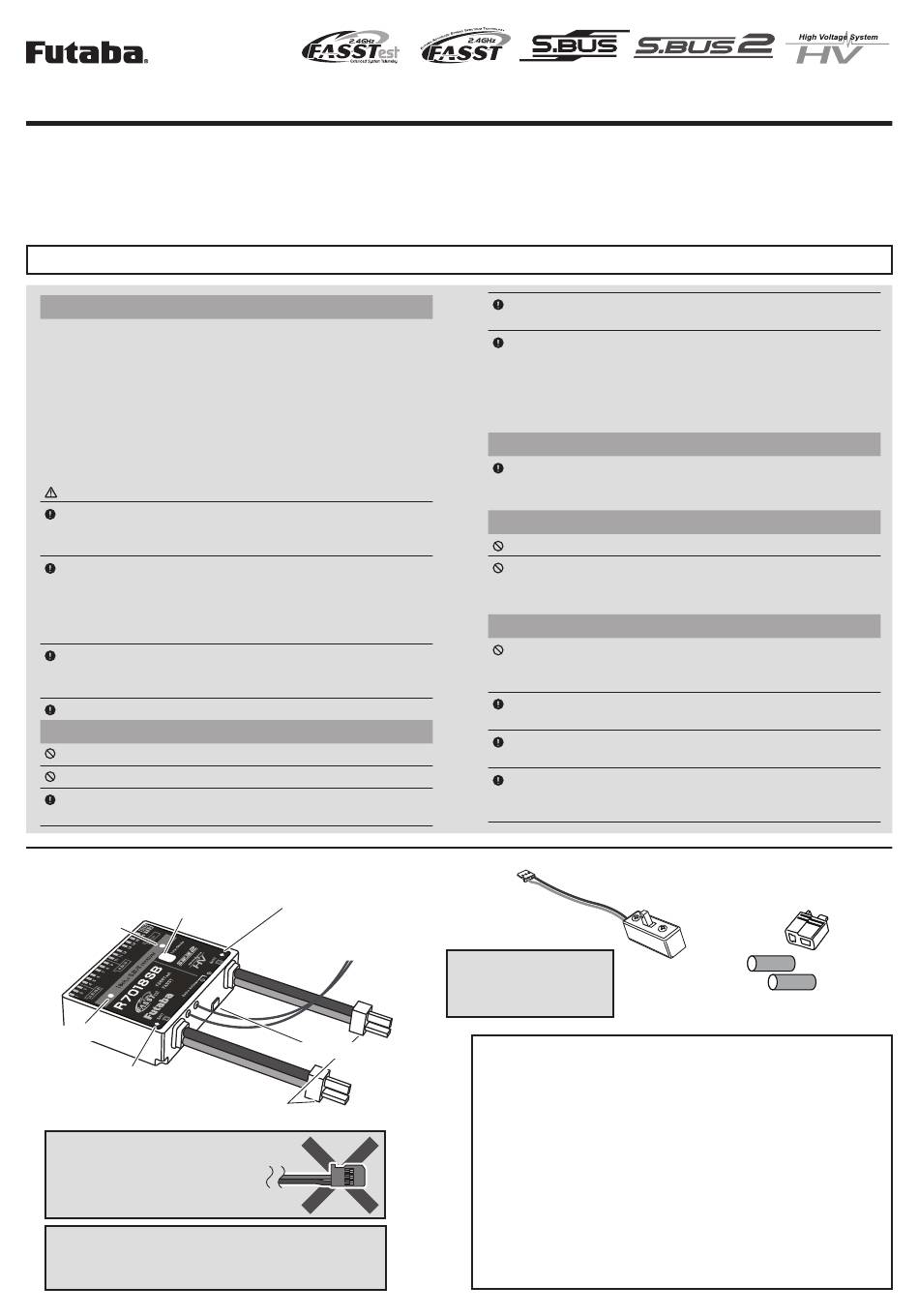

FUTABA R7018SB Manuel D'instructions

1M23N30102
R7018SB
◆ Système de communication bidirectionnel FASSTest-2,4 GHz / FASST-Multi-canaux 2,4 GHz
Merci d'avoir acheté un Futaba R7018SB FASSTest-2,4 GHz récepteur compatible. le R7018SB récepteur dispose d'une communication bidirectionnelle avec un FASSTest Émetteur
Futaba utilisant le S.BUS2 Port. En utilisant le S.BUS2 port une gamme impressionnante de capteurs de télémétrie peut être utilisée. Il comprend également des ports de sortie PWM
standard et S.BUS ports de sortie.
le R7018SB a un Système à double batterie. Plusieurs servos peuvent être entraînés en connectant 2 batteries de grande capacité. Même si la tension d'une batterie baisse, l'autre batterie permet
un vol en toute sécurité. le R7018SB peut également être commuté FASST-Multi-canaux Système.
Systèmes applicables: émetteur système Futaba FASSTest-2,4 GHz / FASST-Multi-ch
●
Précaution d'utilisation
• Les servos analogiques ne peuvent pas être utilisés avec le R7018SB en mode
FASSTest 12CH.
• Lorsque le mode haute vitesse multi-canaux FASST est utilisé, les servos analogiques ne
peuvent pas être utilisés sur le canal CH1. 〜 6 sorties pour les systèmes de convention.
Cependant, dans un autre mode que le mode FASSTest 12CH, des servos analogiques
peuvent être utilisés sur CH7 〜 16, DG1 et DG2 à tout moment.
• Ne vous connectez pas à Extra Voltage avant d'allumer un récepteur.
AVERTISSEMENT
Les changements ou modifications non expressément approuvés par la partie responsable
de la conformité peuvent annuler le droit de l'utilisateur à faire fonctionner l'équipement.
Lorsque le modèle n'est pas utilisé, retirez ou débranchez toujours la
batterie.
■
Lorsque l'interrupteur est éteint, une légère quantité de courant circule toujours. À moins que l'interrupteur et la
batterie ne soient déconnectés, la batterie sera endommagée par une décharge excessive.
Le récepteur R7018SB doit être protégé des vibrations par du caoutchouc mousse, du
Velcro ou des méthodes de montage similaires. Protéger de l'humidité.
Éloignez-vous des matériaux conducteurs pour éviter les courts-circuits.
Précaution d'installation de l'antenne
Ne coupez pas et ne regroupez pas le fil de l'antenne du récepteur. Ne pliez
pas le câble coaxial. Cela cause des dommages.
Les antennes doivent être montées de manière à garantir qu'elles ne sont pas
sollicitées.
CONTENU
R7018SB
Lien / Mode
commutateur
LED mode
Lien LED
LED de la batterie (A)
Connecteur de batterie
Deans Ultra Plug
Utilisez une prise Deans Ultra avec la
batterie d'alimentation R7018SB. Les
piles de ce connecteur ne peuvent pas
être utilisées.
L'ESC (contrôleur de moteur) qui alimente la batterie
d'entraînement au récepteur ne peut pas être utilisé.
◆ Double batterie ◆ Port S.BUS2 / S.BUS et 18 canaux pour récepteur système conventionnel
LED de la batterie (B)
Antenne
Port de tension supplémentaire
Gardez l'antenne aussi loin que possible du moteur, du contrôleur ESC et
d'autres sources de bruit.
Assurez-vous que les deux antennes sont placées à 90 degrés l'une de l'autre.
■ Le R7018SB dispose de deux antennes. Afin de maximiser la réception du signal et de
promouvoir une modélisation sûre, Futaba a adopté un système d'antenne à diversité. Cela permet au
récepteur d'obtenir des signaux RF sur les deux antennes et de voler sans problème.
Installation d'antenne pour le fuselage en carbone
Vous devez laisser 30 mm à l'extrémité de l'antenne complètement exposée. L'antenne
exposée doit être fixée de manière à ce qu'elle ne puisse pas se déplacer ou reculer à l'intérieur
de votre avion.
Faites attention à l'insertion du connecteur
Ne connectez pas un servo / gyroscope S.BUS au connecteur S.BUS2.
Ne connectez pas la batterie d'alimentation à un autre que le connecteur
d'alimentation.
■
Il existe un risque d'inflammation, d'explosion ou de brûlure.
Précaution de lien
N'effectuez pas la procédure de liaison lorsque le câble principal du moteur est connecté
ou que le moteur fonctionne car cela peut entraîner des blessures graves.
Lorsque la liaison est terminée, veuillez éteindre le récepteur et vous assurer que le
récepteur est correctement connecté à l'émetteur.
Veuillez mettre votre système sous tension dans cet ordre. Émetteur en premier, suivi du
récepteur.
Si le récepteur R7018SB était auparavant lié à un autre émetteur,
assurez-vous que l'émetteur ne fonctionne pas lors de la liaison du récepteur
au nouvel émetteur.
Interrupteur exclusif
Switches ordinaires
(SSW-J, HSW-J, HSW-L,
etc.) ne peuvent pas être utilisé.
Déclaration d'information sur la conformité
(pour les USA)
Cet appareil, nom commercial Futaba Corporation, numéro de modèle R7018SB, est conforme à la partie
15 des règles FCC. Son fonctionnement est soumis aux deux conditions suivantes:
(1) Cet appareil ne doit pas provoquer d'interférences nuisibles, et
(2) Cet appareil doit accepter toute interférence reçue, y compris les interférences susceptibles de provoquer un
fonctionnement indésirable.
(3) Ce module répond aux exigences d'un appareil mobile pouvant être utilisé à des distances de
séparation de plus de 20 cm du corps humain.
Pour répondre aux exigences d'exposition RF de la FCC, cet appareil ne doit pas être colocalisé avec un
autre appareil émetteur.
La partie responsable de la conformité de cet appareil est: Futaba
Service Center
3002 NApollo Drive Suite 1, Champaign, IL 61822 États-Unis
TEL (217)398-8970 ou E-mail: support@futaba-rc.com (Support)
- 1 -
Doyennes
Prise Femelle
Tube thermorétractable
