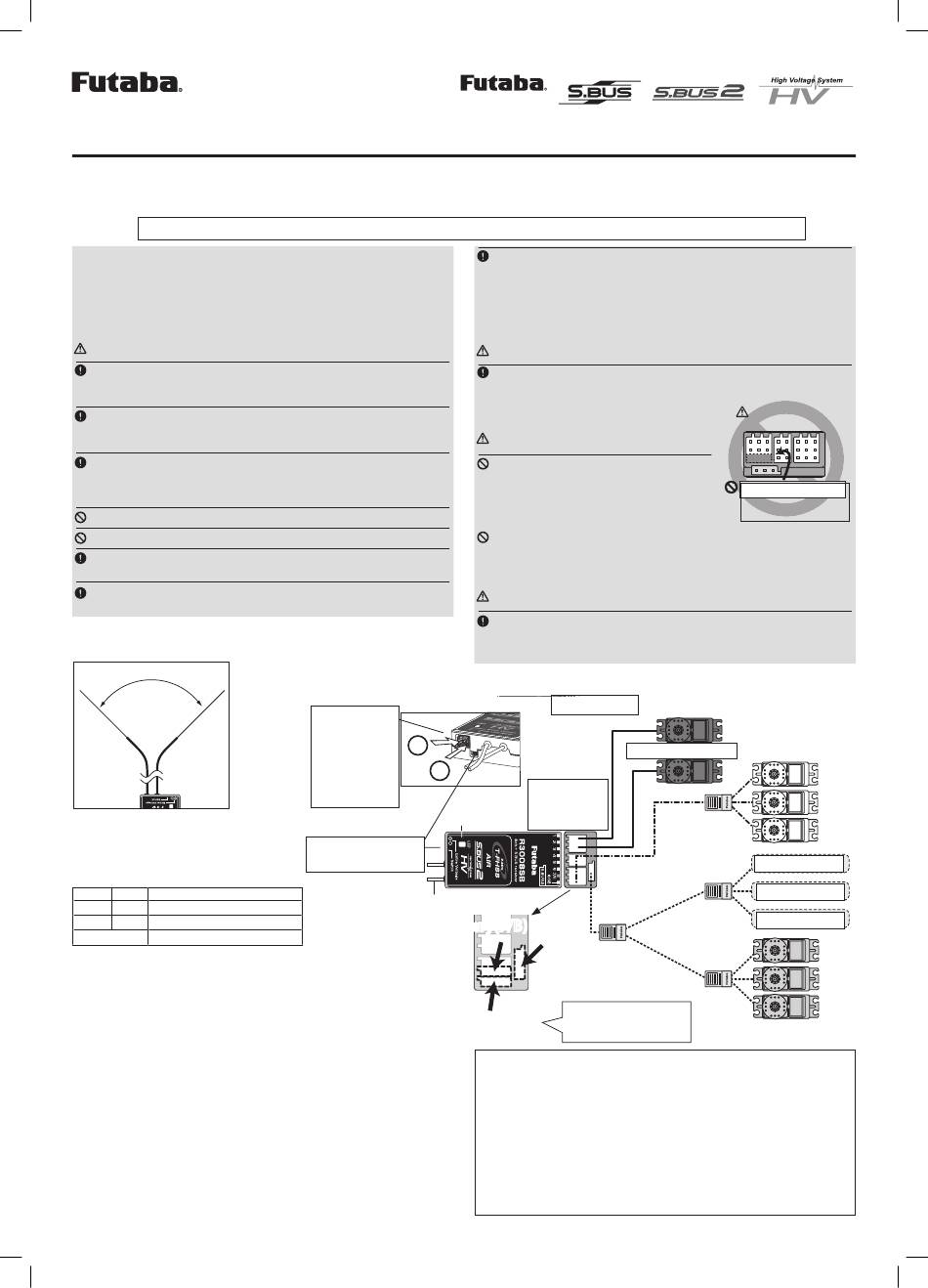

FUTABA R3008SB Guide Rapide

1M23N17482

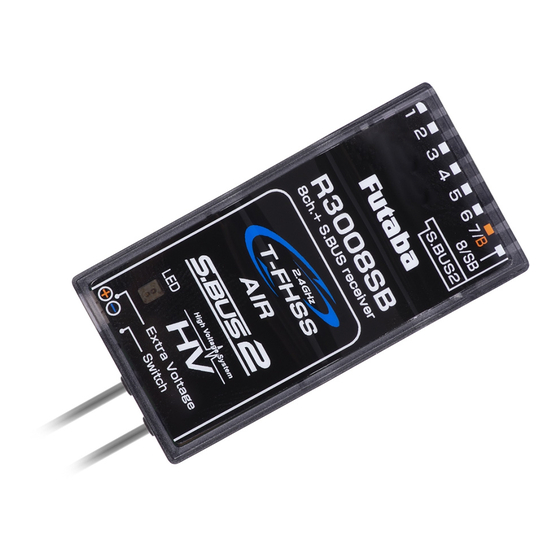

R3008SB
Merci d'avoir acheté un récepteur R3008SB T-FHSS compatible Air 2.4GHz Futaba. Ce récepteur dispose de la communication bi-directionnelle avec un émetteur 2.4GHz
Futaba T-FHSS utilisant le port S.Bus2. En utilisant le port S.Bus2 un nombre impressionnant de capteurs de télémétrie peut être utilisé. Il comprend aussi deux ports
de sortie PWM standard et des ports de sortie S.BUS.
Précaution d'usage
• Le système Futaba T-FHSS Air ne doit pas fonctionner avec une
Futaba T-FHSS / S-FHSS / FHSS / FASST / FASSTest system.
• Le récepteur R3008SB qu'avec des émetteurs compatibles T-FHSS
Air.
• Ne branchez pas de batterie supplémentaire avant d'allumer un récepteur
Attention
Les changements ou modifications non expressément approuvés par
les responsables de la conformité peuvent entrainer la confiscation du
modèle.
Le récepteur R3008SB doit être protégé contre les vibrations avec
des fixations en caoutchouc mousse, velcro ou des méthodes de fixation
similaires. Protéger de l'humidité.
Tenir à l'écart de matériaux conducteurs pour éviter les courts-circuits.
Précaution d'installation des antennes
Ne pas couper ou enrouler le fil d'antenne du récepteur.
Ne pliez pas le câble coaxial. cela peut causer des dommages.
Les antennes doivent être montées de telle manière à assurer qu'elles
ne soient pas tirées à leur base.
Placez l'antenne aussi loin possible du moteur, ESC et autres sources
(installation)
90˚
Veuillez vous référer au tableau
ci-dessous pour connaître l'état
de la LED et l'état de récepteur.
Indication LED
verte Rouge Status
Off Fixe Pas de signal de réception
Fixe Off Signal Ok
clignote
erreur irrécupérable (EEPROM, etc.)
T-FHSS Air-2.4GHz Système de communication Bi-directionnel
S.BUS2 / S.BUS Port et récepteur 8 voies conventionnelles
Système appicable: Futaba T-FHSS Air-2.4GHz
Extra Voltage
Port batterie supp.
Port
l a b a t t e r i e s e r
a c o n n e c t é e a p r è s
It connects the battery
la mise en route du
＋
for power, etc.
récepteur. Si le cable
External voltage input
option pour ce style de
cable of an option is
－
batteire est un utilisé,
used. The voltage of
vous pourrez l'afficher
the battery can be
à votre émetteur.
displayed with a
transmitter.
Inter mode. Mode switch
(il n'est pas utiliser
(It is not used for a link.)
pour l'initialisation)
Antenna
Battery(7/B) Battery(7/B)
Assurez-vous que les deux antennes soient placées à 90 degrés l'une de l'autre.
• Le R3008SB a deux antennes. Afin de maximiser la réception du signal
et de promouvoir une sécurité absolue Futaba a adopté un système
d'antennes en diversité. Cela permet au récepteur d'obtenir des
signaux RF sur les deux antennes et de voler sans problème.
Installation des antennes dans un fuselage carbone
ATTENTION
Vous devez laisser 30 mm à l'extrémité de l'antenne complètement
exposé. L'antenne exposée doit être fixé de sorte qu'elle ne puisse pas
se déplacer à l'intérieur de votre avion.
Précaution S.BUS2
DANGER
Ne branchez pas un connecteur, comme indiqué à droite
• Il s'agira d'un court-circuit, s'il est connecté de
cette façon. Un court-circuit entre les bornes
de la batterie peut provoquer un incendie.
Ne pas brancher de servos classiques au port S.BUS/S.BUS2.
• des servos numériques conventionnels ne fonctionneront pas.
• des servos analogiques peuvent causer une chaleur anormale, le feu
et l'incendie.
ATTENTION
Seuls les dispositifs S.Bus2 peuvent être connectés au port S.Bus2.
Servos et gyro en S.BUS standard ne doivent pas être connectés au
port S.Bus2.
(Installation type)
CH Mode B
Servo for conventional
system
Battery to 7/B
Batterie sur 7/B
Hors voie 1 et 8
Channel1 output
Channel8 output
LED
S.BUS port (8/SB）
S.BUS2
port
R3008SB
(S.BUS2）
S.BUS2
S.BUS HUB
* R é g l a g e p a r d é f a u t
S.BUS, ne pas brancher
S.BUS(8/SB) S.BUS(8/SB)
de servos classiques
R3008SB Specifications
T-FHSS Air-2.4GHz/S.BUS2 et port S.BUS et 8 voies conventionnelles•
*Double antenne diversité
• Dimensions: 24.9 x 47.3 x 14.3 mm
• Poids: 10.1g
• Alimentation requise: 4.8V à 7.4V
• Fail safe voltage batterie: réglable avec l'émetteur
• Port voltage externe: 0 ～ 70V DC
* Assurez-vous que lorsque vous utilisez un variateur que sa puissance réponde à
vos conditions d'utilisation.
DANGER
Receiver
.
Do not insert either a switch
Ne pas brancher de cette manière
or battery in this manner.
S.BUS Servo
Servos conventionnels
S.BUS Gyro
S.BUS HUB
Telemetry Sensor Sensor télémétrie
Sensor télémétrie
Telemetry Sensor
S.BUS HUB
Telemetry Sensor Sensor télémétrie
S.BUS HUB
S.BUS 2 (SV) Servo
S.BUS 2 Gyro
