Vue de dessus
La figure suivante montre la vue de dessus d'un SIMATIC Drive Controller.
①
②
③
④
⑤

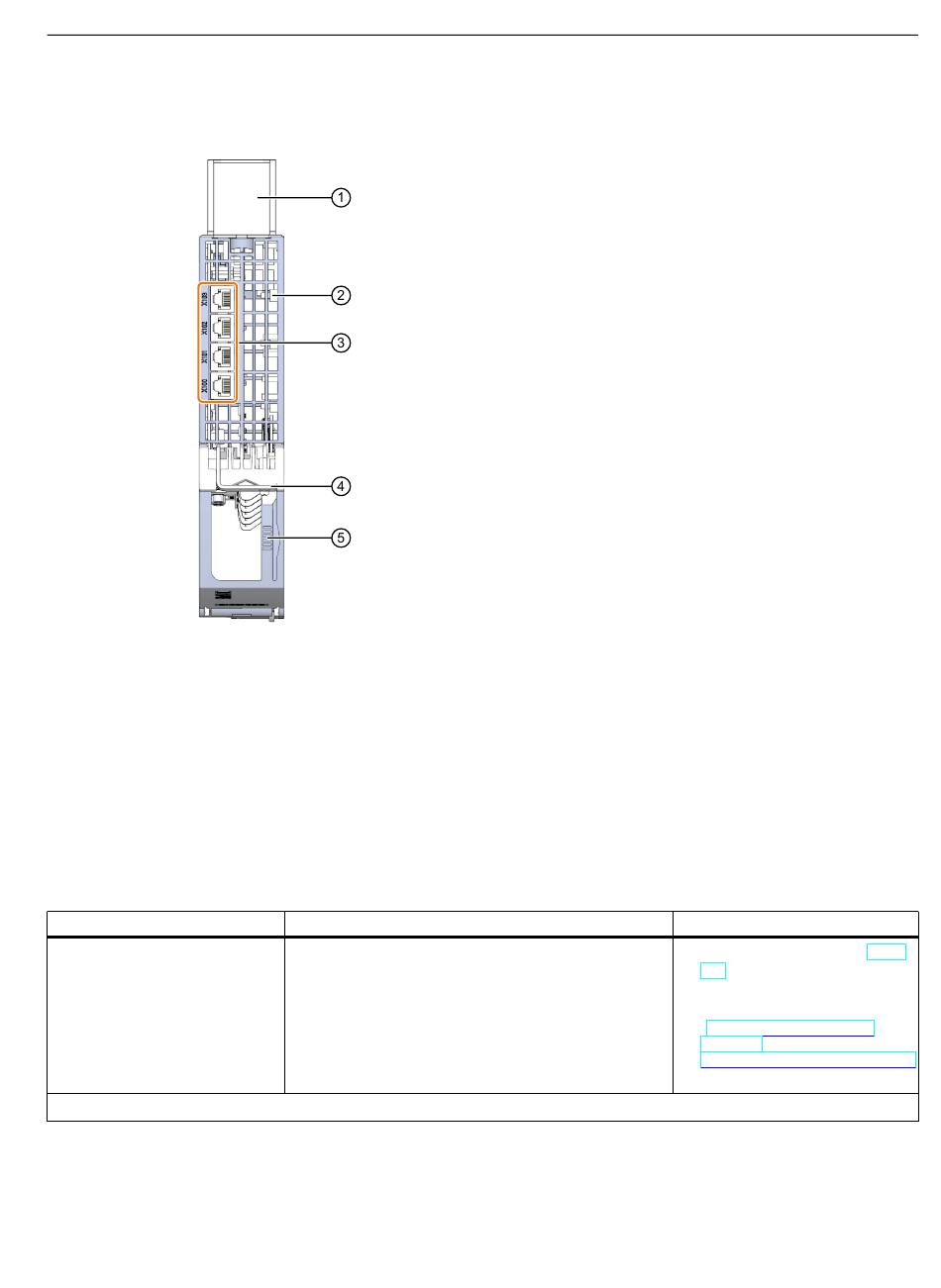

Figure 3-3 Vue de dessus du SIMATIC Drive Controller
Caractéristiques
Les caractéristiques du SIMATIC Drive Controller sont les suivantes :
Tableau 3-3 Caractéristiques du matériel
Caractéristiques
Tension d'alimentation (X124) La tension d'alimentation 24 V CC est appliquée au
PROFINET IO
SIMATIC Drive Controller
Manuel, 11/2022, A5E50088220-AC
Écarteur
Fente d'aération
Interfaces DRIVE-CLiQ
Étrier du raccordement du blindage
Déverrouillage du cache-bornes supérieur
moyen d'un connecteur 4 points se trouvant à l'avant
du SIMATIC Drive Controller.
Description
Présentation du produit
3.4 Propriétés du matériel
Pour plus d'informations
• Chapitre Raccordement (Page
45)
• Manuel système SIMATIC Drive
Controller
(https://support.industry.
siemens.
com/cs/ww/fr/view/109766665
)
