14
F

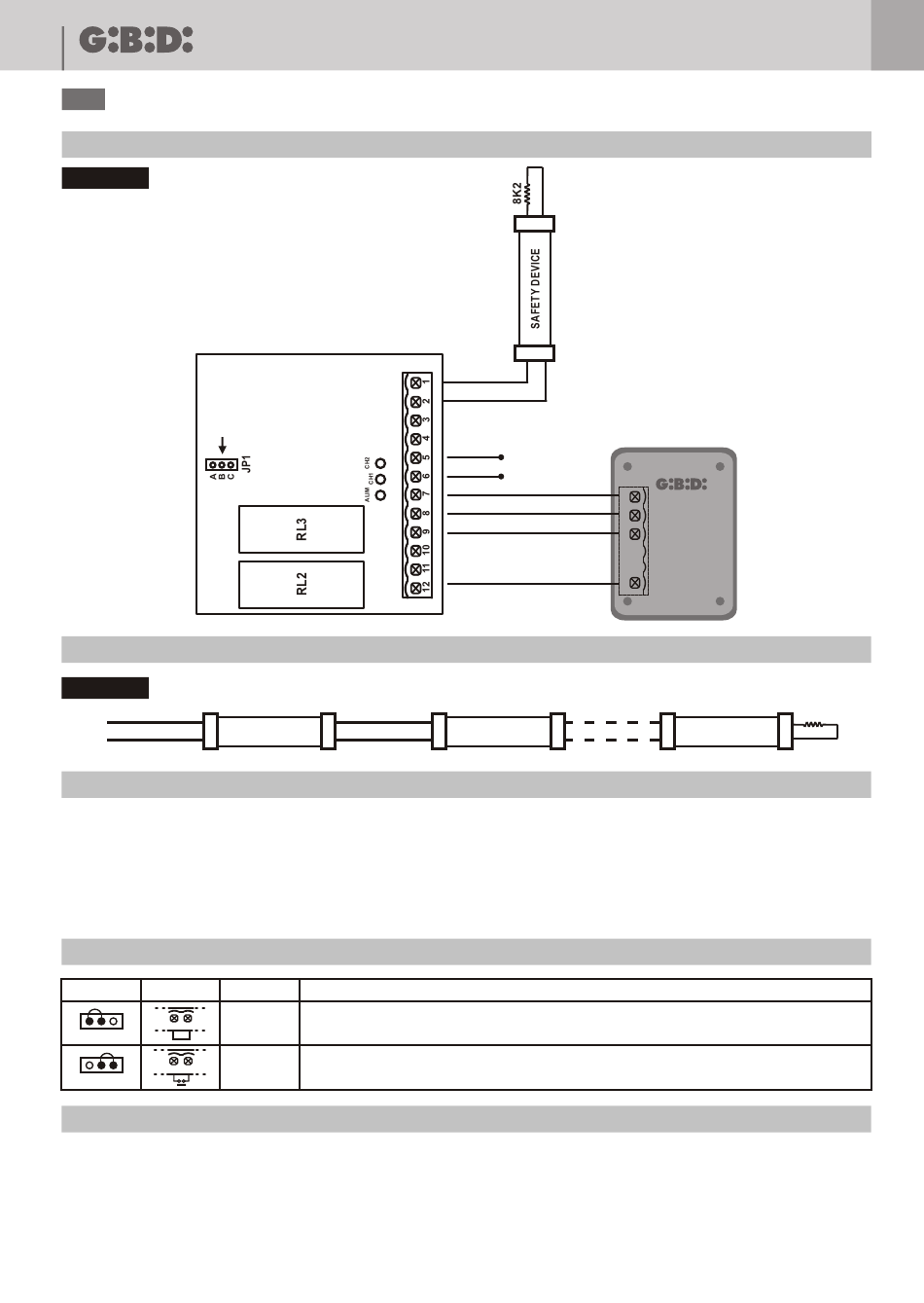

EXEMPLE DE CONNEXION AVEC DES UNITES EQUIPEES D'ENTREE MEMBRURE
FIG. 2
RACCORDEMENT EN SERIE DE 2 OU PLUSIEURS BORDS SENSIBLES
FIG. 3
2
1
DIAGNOSTIC
Sur la DCS80, il y a deux témoins lumineux rouges assemblés (CH1 CH2) qui indiquent la condition des
relais. Pendant le fonctionnement normal ces deux témoins sont allumés. Lorsqu'ils s'éteignent, ils
signalent qu'une anomalie s'est produite c'est-à-dire l'intervention du dispositif sensible ou le
dysfonctionnement de ce dernier. Par conséquent, lorsque les témoins lumineux sont allumés, les sorties
correspondantes sont activées ; par contre, quand ils sont éteints les sorties sont désactivées.
REINITIALISATION CARTE
JP1
Douille
6
5
A B C
6
5
A B C
P1
TEST A DOUBLE MODALITE
1)TEST avec contact NO propre
• Connecter le TEST entre les bornes 3 et 4.
• Avec contact ouvert : carte en fonctionnement
• Avec contact fermé : carte en phase de TEST
VOIR REINITIALISATION
CARTE
SAFETY
DEVICE
Fonction
Description
REINITIALISATION
Suite à l'intervention et au rétablissement successif du dispositif de sécurité la carte s'active de
AUTOMATIQUE
nouveau automatiquement
Suite à l'intervention et au rétablissement successif du dispositif de sécurité la carte reste
REINITIALISATION
bloquée tant que la réinitialisation n'est pas effectuée par le bouton P1
MANUELLE
VOIR REINITIALISATION
CARTE
COM
+SAFETY
SAF.DEV.
COM
SAFETY
DEVICE
DSC
8K2
SAFETY
DEVICE
