REMPLACEMENT DES COURROIES
D'ENTRAÎNEMENT
Remplacement de la courroie
d'entraînement de la vis sans fin
1. Vider le réservoir de carburant et faire tourner le moteur
jusqu'à ce qu'il s'arrête faute de carburant.
2. Débrancher le fil de bougie et l'attacher à l'écart de la
bougie.
3. Retirer le carter de protection des courroies (Voir Figure
24).
4. Desserrer le guide de courroie de la vis sans fin et sortir
la courroie de la poulie du moteur en l'écartant de la
poulie de tension (Voir Figure 27).
5. Maintenir avec une pince de serrage ou un lien le levier
de commande de la vis sans fin fermement serré sur le
mancheron pour relâcher toute la tension sur le patin de
frein de la poulie de la vis sans fin et donner de la place
pour permettre l'enlèvement de la courroie.
6. Basculer la machine vers l'avant et la poser sur le
logement de la vis sans fin.
7. Retirer le couvercle inférieur.
8. Desserrer les vis 6 pans qui tiennent les butées de la
courroie (Figure 29), et écarter les butées de la poulie
pour permettre l'enlèvement de la courroie.
9. Sortir la courroie de la machine, et poser une courroie
neuve sur la poulie d'entraînement de la vis sans fin.
10. Repositionner la butée de courroie en leur donnant un
dégagement de 3 mm entre butée et courroie, et les
resserrer fermement.
11. Remettre en place le couvercle inférieur.
12. Remettre la machine en position normale d'opération.
13. Relâcher la commande de la vis sans fin.
14. Passer la courroie de la vis sans fin sur la poulie du
moteur.
15. Ajuster la butée de courroie de la vis sans fin suivant ce
qui décrit dans « RÉGLAGE DES GUIDES DE
COURROIE ».
16. Remettre le carter de protection des courroies.
17. Rebrancher le fil de bougie et remplir le réservoir de
carburant.
18. Démarrer la machine et vérifier le bon fonctionnement
de la vis sans fin. Voir « Réglage de la tige d'embrayage
de la vis sans fin » pour savoir comment procéder à un
ajustement supplémentaire si nécessaire.
AVERTISSEMENT
La vis sans fin NE DOIT PAS tourner sauf lorsque le
levier de commande de la vis sans fin est engagé et
doit s'arrêter dans les 5 secondes après que cette
commande est désengagée.
(suite)
AVERTISSEMENT
Ne pas s'approcher de la chute de décharge ou de la
vis sans fin quand le moteur est en marche. Ne pas
mettre le moteur en marche quand un couvercle ou
un carter de protection est retiré.
Poulie d'entraînement de la vis sans fin
Butées de courroie de vis sans fin

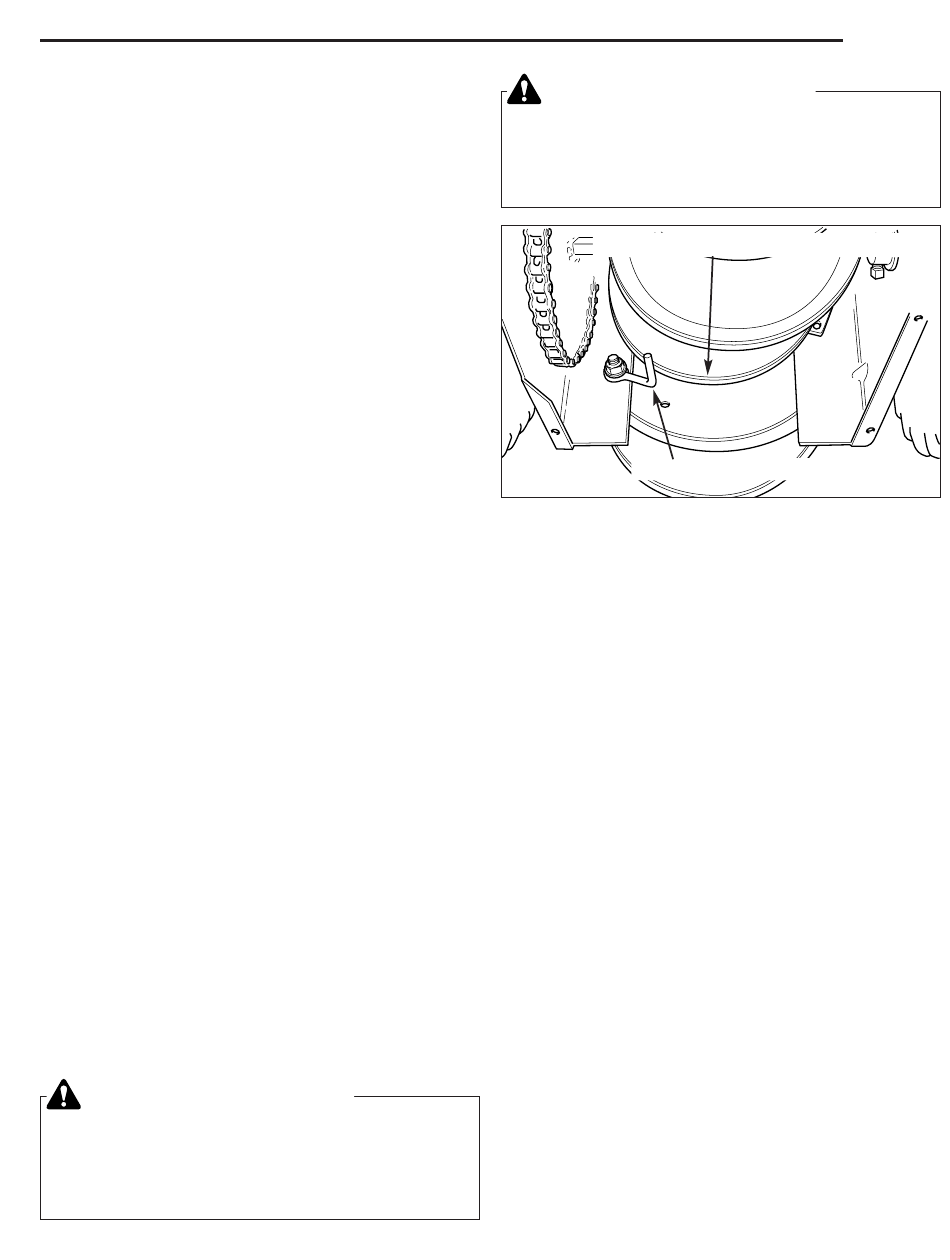

Figure 29. Poulie d'entraînement de la vis sans fin et
butées de courroie
27
