RÉGLAGE DES COURROIES
Si l'entraînement de la vis sans fin patine (la vis sans fin
ralentit ou ne tourne pas normalement pendant un
dégagement de neige) ou reste engagé quand la
commande est désengagée — et que la tige d'embrayage
de la vis sans fin a été correctement ajustée — la courroie
d'entraînement peut être déréglée.
AVERTISSEMENT
La vis sans fin NE DOIT PAS tourner sauf quand le
levier de commande de la vis sans fin a été engagé.
Le réglage correct de la courroie arrête la vis sans
fin dans les 5 secondes après que la commande est
désengagée.
Vérification du réglage de la courroie et du
guide de courroie de la vis sans fin
1. Insérer la clé de contact et démarrer le chasse-neige.
2. Engager et désengager la commande de la vis sans fin
une dizaine de fois, en vérifiant que celle-ci s'arrête
complètement dans les 5 secondes chaque fois que la
commande est désengagée.
3. Si la vis sans fin s'arrête complètement chaque fois dans
les 5 secondes, le réglage est correct. SINON, le réglage
est incorrect. Régler la courroie de la vis sans fin et le
guide de courroie conformément au procédé ci-après.
Réglage de la courroie de la vis sans fin
1. S'assurer que le chasse-neige est à l'arrêt, que la clé de
contact est retirée et que le fil de bougie est débranché.
2. Vérifiez s'il y a du jeu dans la tige d'embrayage de la vis
sans fin (voir Figure 25). Si c'est le cas, suivre le
procédé de réglage de la tige d'embrayage de la vis
sans fin à la page 24.
3. Mesurez la longueur du ressort de l'embrayage de la vis
sans fin (Figure 25).
4. Appuyer à fond sur la commande de la vis sans fin et
mesurer la longueur d'allongement du ressort.
Celui-ci doit s'allonger de 7.5mm (19/64")-8 mm (5/16").
Si cet allongement est inférieur à 7.5mm (19/64")-8 mm
(5/16"), il faut régler la poulie de tension de la vis sans
fin. Aller à l'étape 5.
5. À l'aide d'une clé de 10 mm (3/8"), desserrer les vis du
carter de courroie et enlever celui-ci.
6. Desserrer le boulon de réglage (voir Figure 26) et
déplacer la poulie de tension de la vis sans fin.
7. Serrer le boulon de réglage et répéter les étapes 3 et 4.
8. Essayer la machine. La vis sans fin NE DOIT PAS
tourner sauf si le levier de commande de la vis sans fin
a été serré. La vis sans fin s'arrête dans les 5 secondes
après que la commande de vis sans fin a été relâchée
lorsque les réglages de la courroie d'entraînement de la
vis sans fin sont corrects. Re-régler si l'essai de la
machine n'est pas concluant.
(suite)
Commande de
vis sans fin
Carter de
protection
courroies

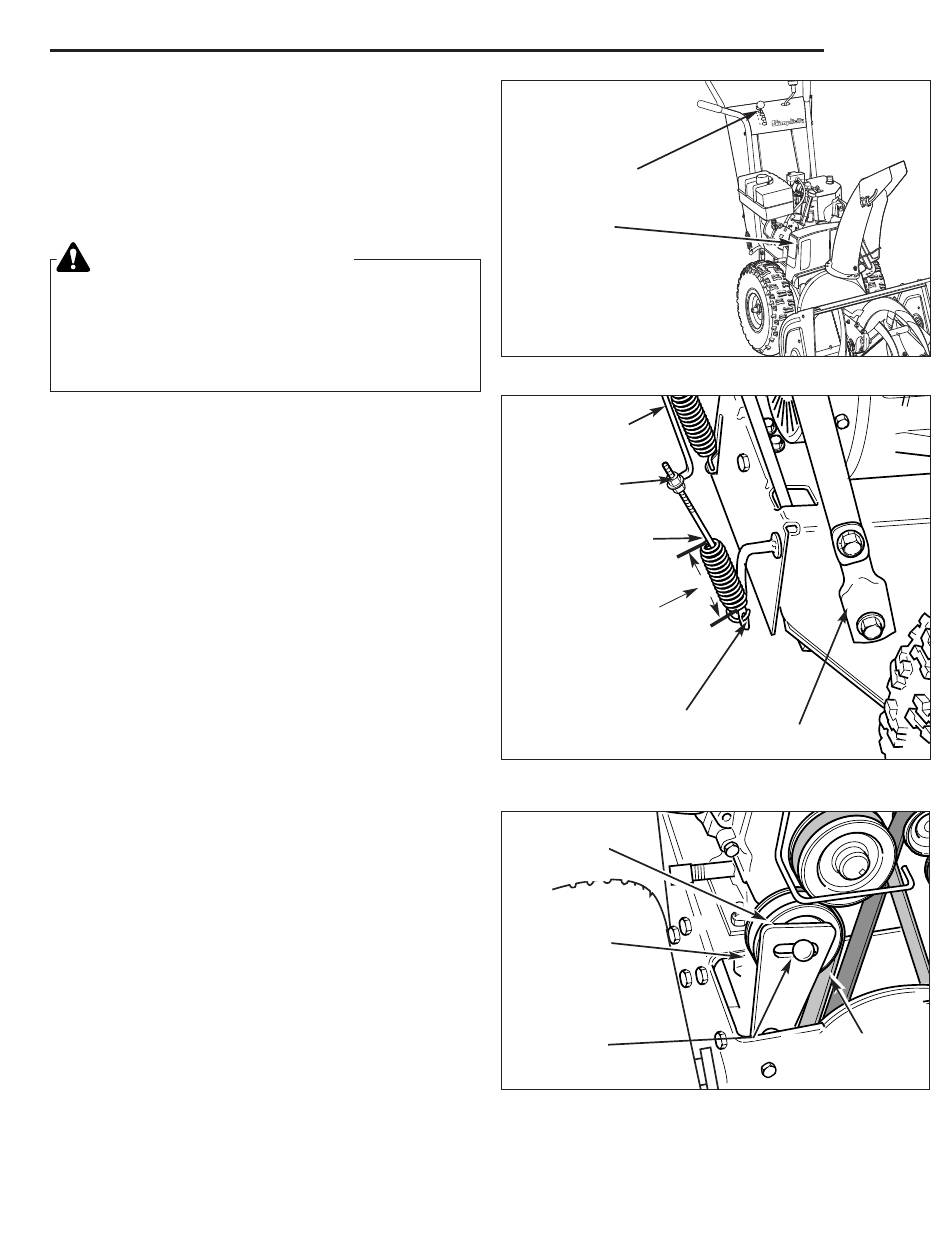

Figure 24. Emplacement de la commande de la vis
sans fin et du carter de protection des courroies
d'embrayage de
la vis sans fin
Écrous 6
pans de
réglage
Ressort de tige
d'embrayage
de la vis sans fin
l'allongement du
ressort, il doit être
de 0,79 cm (5/16 po.)
quand la vis sans fin
Figure 25. Tige d'embrayage d'entraînement de vis
sans fin
Poulie de
tension de la
vis sans fin
Bras de
tension de la
vis sans fin
Boulon de
réglage
Figure 26. Courroie d'entraînement, guide et poulie de
la vis sans fin
9. Après avoir réglé la courroie d'entraînement de la vis
sans fin, le guide de courroie de vis sans fin DOIT
ÊTRE réglé en suivant le procédé ci-après « Réglage
du guide de courroie de vis sans fin ».
25
des
Tige
Mesurer
est engagée
Tige de
Poignée de droite
tension
Réglages
Courroie
d'entraînement de
la vis sans fin
