5. Installation des conduits

L'installation doit être effectuée conformément aux normes en vigueur.
N'oubliez pas de rincer le circuit de chauffage avant d'effectuer le
raccordement. Effectuez tous les réglages d'installation selon la description
dans la section intitulée «Premier démarrage».

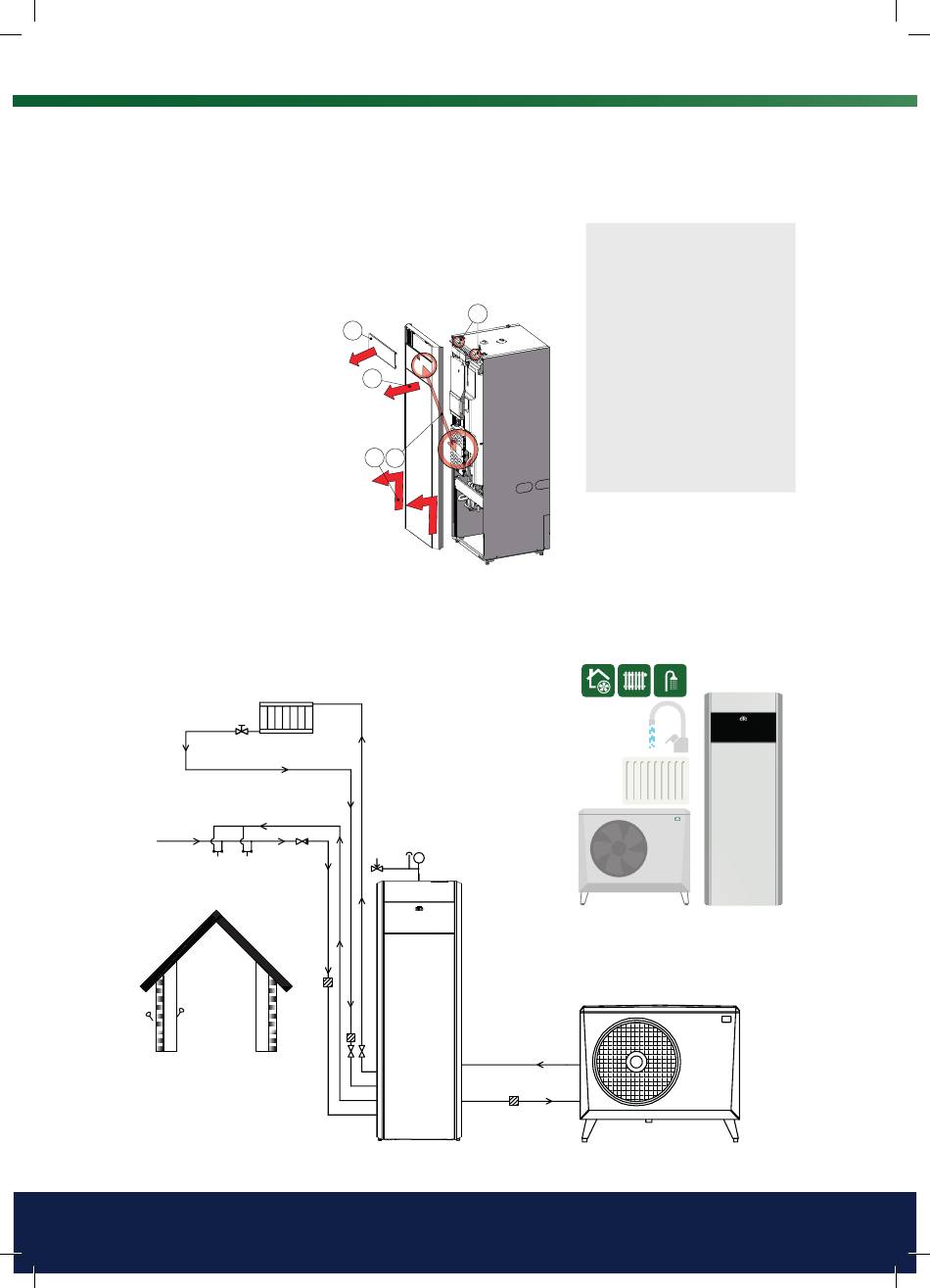

Vous devez démonter l'avant
pour régler la pression dans le
vase d'expansion et contrôler
les raccords de conduit avant le
premier démarrage.
1. Retirez la bande magnétique.
2. Desserrez deux vis.
3. Dépliez l'avant.
4. Soulevez et extrayez l'avant.
5. Attention au câble entre l'afficheur
et le câblage.
5.1 Schéma de principe de la pompe à chaleur air-eau
EcoZenith i360
1 circuit de chauffage
1 pompe à chaleur CTC EcoAir compatible de la série 400, 500 ou 600.
B11
B15
12
CTC EcoZenith i360
2
(x 2)
1
3
4 5
MP
!
Volume d'eau
minimum dans le
circuit de chauffage
(>25 ºC) pour une
fonction de dégivrage
fiable :
EcoAir 610M 80 l
EcoAir 614M 80 l
EcoAir 622M 120 l
EcoAir 406 80 l
EcoAir 408 100 l
EcoAir 510 50 l
1x230 V
CTC
