Remplacement Du Moteur De Scintillement; Remplacement De La Tige De Scintillement - Dimplex XHD23L Manuel De Service

Remplacement du moteur de scintillement

Outils nécessaires : Tournevis cruciforme
Pinces
Pinces coupantes
1. Suivre le mode d'emploi pour le service des pièces
inférieures aux pages 8 et 9 avant de continuer.
2. Enlever le support de fixation de la tige de scintillement
de droite en enlevant les deux vis correspondantes à
l'arrière du foyer. (Figure 5)
3. Retirer le moteur de scintillement du couplage de
caoutchouc relié à la tige de scintillement. (Figure 7,
p.13)
4. Enlever les deux vis qui fixent le moteur de
scintillement au support de la tige. (Figure 7, p. 13)
5. Couper les cinq fils aussi près que possible du moteur
de scintillement.
6. Couper les fils du nouveau moteur de scintillement de
manière qu'ils mesurent environ 3 ¹/2 po (7.6 cm).
7. À l'aide des serre-fils fournis, joindre le fil jaune du
nouveau moteur au fil jaune provenant du foyer.
8. Fixer le serre-fils en sertissant le symbole 3M à l'aide
de pinces. Tirer sur les deux fils pour assurer que la
connexion est bien fixe.
9. Répéter la procédure des étapes 7 et 8 pour les quatre
autres fils, en joignant les fils de la même couleur dans
chaque serre-fils.
10. Fixer le nouveau moteur de scintillement au support de
fixation.
11. Insérer l'axe du moteur dans le couplage de
caoutchouc qui relie le moteur à la tige.
12. Fixer le support de fixation à la tôle arrière du foyer.
13. Remonter le foyer.

Remplacement de la tige de scintillement

Outils nécessaires : Tournevis cruciforme
1. Suivre le mode d'emploi pour le service des pièces
inférieures aux pages 8 et 9 avant de continuer.
2. Enlever le support de fixation de la tige de scintillement
de gauche en enlevant les deux vis correspondantes à
l'arrière du foyer. (Figure 5)
3. Retirer la tige cassée du couplage en caoutchouc et de
l'autre support.
4. Insérer la nouvelle tige dans le couplage et placer
l'autre extrémité dans l'autre support.
5. Placer le support sur le bout de la tige et le fixer à la
tôle arrière du foyer.
6. Remonter le foyer.
12

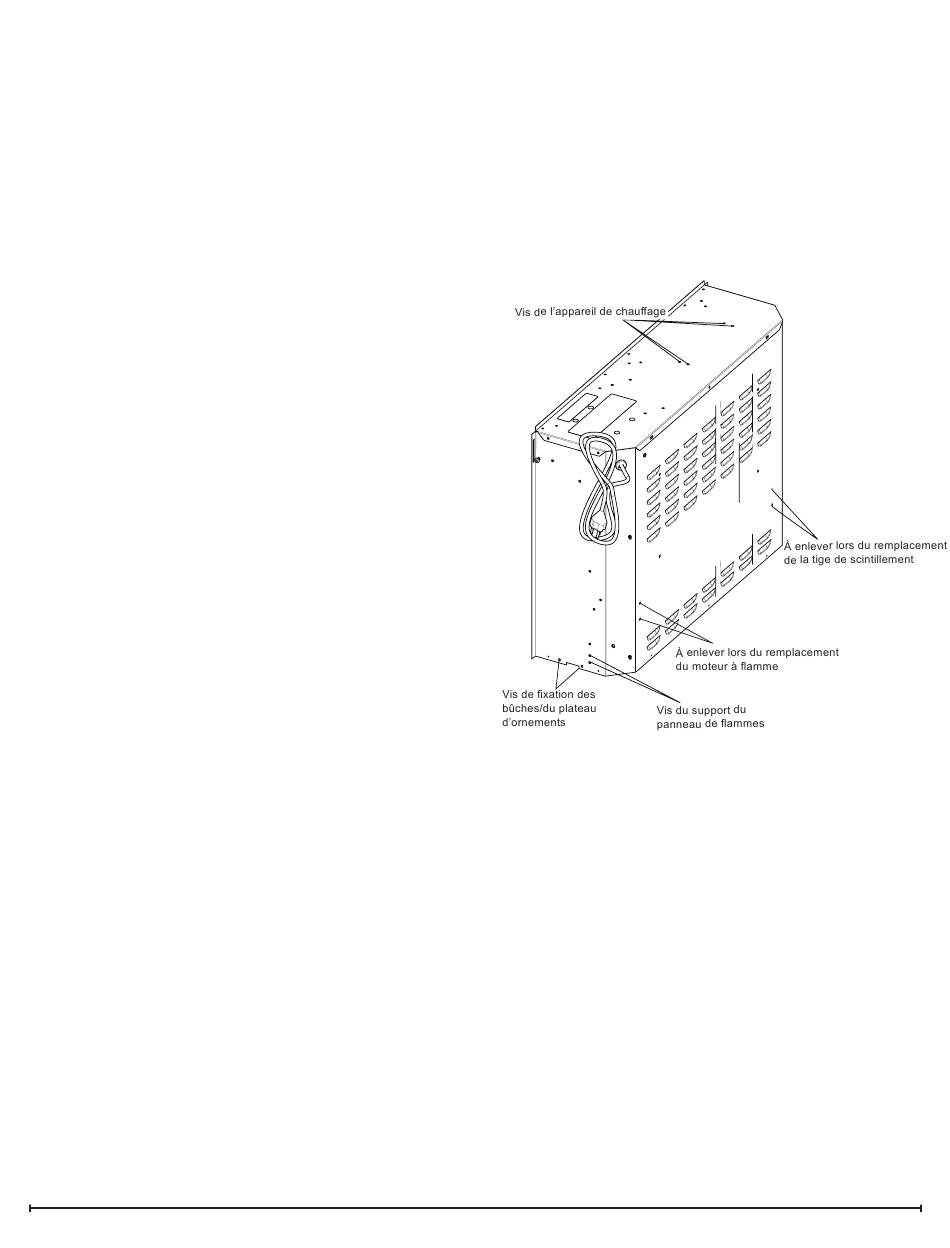

Figure 5
Heater assembly screws
Remove this bracket when
changing icker motor
Media bed/Log
Flame screen retaining
set screws
bracket screws
Remove this bracket when
changing icker rod
