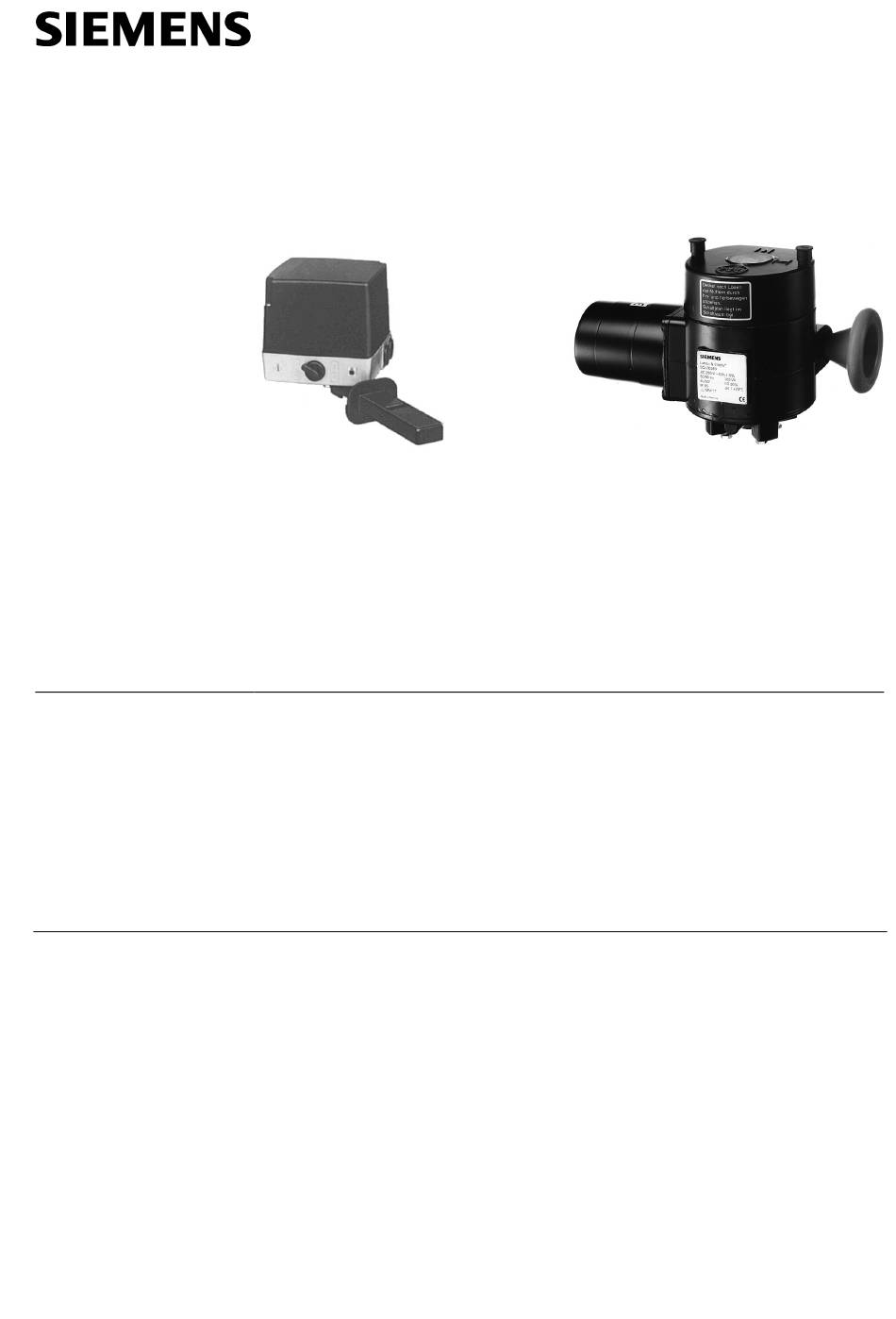

Servomoteurs
électriques
pour vannes à papillon VKF46...
• SQL35..., SQL36E...
• SQL85...,
• Angle de rotation nominal 90°
• Extension des fonctions avec contact auxiliaire et potentiomètre
• Avec réglage manuel et affichage de position
• Temps de course variable, 30...180 s, par adjonction d'un module additionnel
SEZ31 (seulement avec SQL36E...)
Pour la commande des vannes à papillon VKF46... dans les installations de chauffage,
de ventilation et de climatisation.
alimentation 230 V~, signal de commande 3 points
alimentation 24 V~, signal de commande 3 points
Siemens Building Technologies
4
505
SQL36E60...
SQL36E100...
SQL35.../85...
SQL36E60...
SQL36E100...
HVAC Products
Publicité
Table des Matières
Manuels Connexes pour Siemens SQL35.00
Sommaire des Matières pour Siemens SQL35.00
- Page 1 • Temps de course variable, 30…180 s, par adjonction d'un module additionnel SEZ31 (seulement avec SQL36E...) Domaines d'application Pour la commande des vannes à papillon VKF46... dans les installations de chauffage, de ventilation et de climatisation. Siemens Building Technologies CA1N4505fr HVAC Products 06.2003...
- Page 2 Le servomoteur, la vanne à papillon, le kit de montage et les accessoires éventuels (contacts) doivent être commandés séparément. A la commande, préciser la quantité, la désignation et la référence de chaque pièce. Exemple : 1 servomoteur SQL35.00, 1 kit de montage ASK35.1 et 1 contact auxiliaire avec potentiomètre ASZ7.4 Livraison Le servomoteur, la vanne à...
- Page 3 Les pièces du boîtier sont en fonte d'aluminium injectée sous pression. Les servomoteurs sont livrés avec un angle de rotation de 90° préréglé pour les vannes à papillon Siemens. L'angle de rotation est limité automatiquement par deux contacts fin de course intégrés préréglés.
-
Page 4: Accessoires
Leur(s) point(s) d'enclenchement (ou leur position à 0 Ω) doivent être indiqués sur les documents de l'installation. Le module de réglage du temps de course SEZ31 s'installe dans l'armoire électrique. 4/10 Siemens Building Technologies Servomoteurs électriques SQL35… / SQL85… / SQl36E… CA1N4505fr HVAC Products... - Page 5 «AUTO» = Fonctionnement automatique «MAN» = Fonctionnement manuel SQL36E... Sur le servomoteur SQL36E... le débrayage mécanique n'est pas possible, c'est-à-dire que le volant est toujours embrayé. 5/10 Siemens Building Technologies Servomoteurs électriques SQL35… / SQL85… / SQl36E… CA1N4505fr HVAC Products 06.2003...
- Page 6 • La remise en service de la vanne à papillon ne doit être effectuée qu'après avoir remonté le servomoteur conformément aux prescriptions. • Les servomoteurs et les vannes à papillon ne nécessitent pas d'entretien. 6/10 Siemens Building Technologies Servomoteurs électriques SQL35… / SQL85… / SQl36E… CA1N4505fr HVAC Products...
-
Page 7: Garantie
Respecter impérativement la législation locale en vigueur. Garantie Les caractéristiques techniques spécifiques à l'application sont garanties exclusivement avec les vannes à papillon Siemens mentionnées au chapitre "Combinaisons d'appareils". La garantie est annulée en cas d'utilisation de vannes d'autres constructeurs non re- commandées par Siemens. - Page 8 2K3 Température –30...+65 °C Humidité < 95 % h.r. Stockage selon IEC 721-3-1 Conditions climatiques classe 1K3 Température –15...+55 °C Humidité 0...95 % h.r. 8/10 Siemens Building Technologies Servomoteurs électriques SQL35… / SQL85… / SQl36E… CA1N4505fr HVAC Products 06.2003...
- Page 9 2 x SQL36E60 Y1 Y2 Y1 Y2 max 1 x SQL36E100 10 4 10 4 SEZ31 SQL36E... SQL36E60 Phase Neutre C1, C2 Régulateurs 3 points, 230 V~ 9/10 Siemens Building Technologies Servomoteurs électriques SQL35… / SQL85… / SQl36E… CA1N4505fr HVAC Products 06.2003...
- Page 10 Distance minimale par rapport au plafond ou au mur pour le montage, le raccordement, la commande, la maintenance, etc. SEZ31 2000 Siemens Building Technologies AG Sous réserve de modifications 10/10 Siemens Building Technologies Servomoteurs électriques SQL35… / SQL85… / SQl36E…...
