Swegon ADAPT Extract Manuel D'installation

ADAPT
Installation – Équilibrage – Maintenance
Installation
1. Le plénum d'équilibrage peut être suspendu au plafond
et raccordé à un circuit de gaines. Utiliser les suspen-
sions de type 1 ou 2.
2. Enfoncer le diffuseur ADAPT Sphere dans la sortie
du plénum d'équilibrage en veillant à bien orienter le
module sonde dans la direction de la pièce (forme du
diffuseur). Fixer ensuite le diffuseur à l'aide de vis ou de
rivets. Ajuster si nécessaire les tiges de suspension du
plénum d'équilibrage pour que le diffuseur soit contre
le plafond.
3. Brancher le connecteur du diffuseur à la partie supé-
rieure de l'équipement et le fixer à l'aide du cordon de
sécurité.
Tableau. Zone de couverture du détecteur de présence
H A1
2,2 4,5
2,4 4,8
2,6 5,3
2,8 5,7
3,0 6,1
(en mètres)

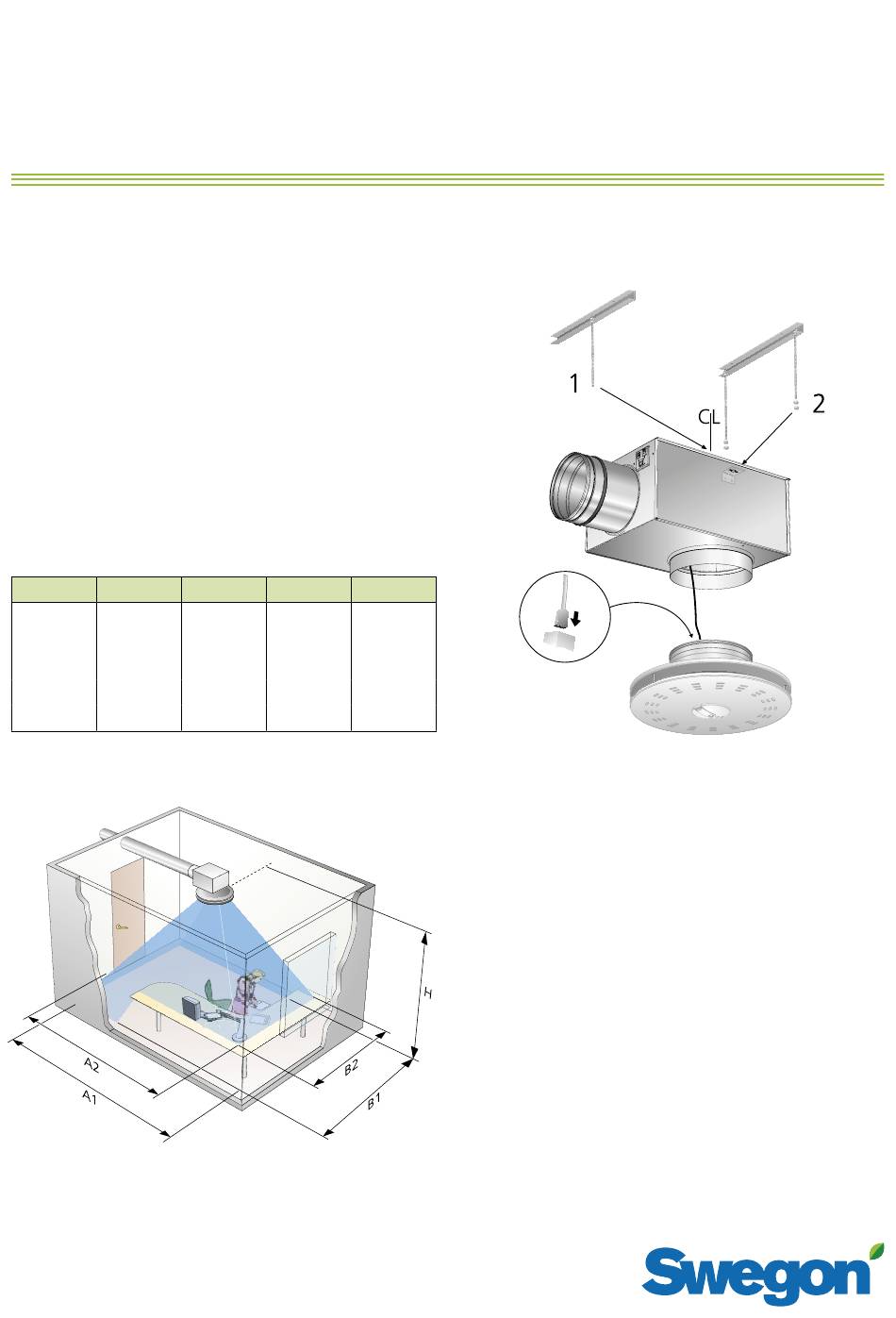

Figure 1. Portée du détecteur de présence.
Extract
TM
B1 A2
4,0 2,9
4,3 3,3
4,7 3,7
5,0 4,1
5,4 4,5
B2
2,5
2,9
3,2
3,6
4,0
Figure 2. ADAPT Extract, installation.
20111010
1
