Installation – Équilibrage – Maintenance – ADAPT Ec
Installation
1. Le plénum d'équilibrage peut être suspendu au plafond
et raccordé à un circuit de gaines. Utiliser les suspen-
sions de type A ou B, voir, figure 2.
2. Enfoncer le diffuseur ADAPT Colibri dans la sortie du
plénum d'équilibrage. Vérifier que l'orientation du
module de détection est alignée avec l'extension de la
pièce, voir figure 3. Fixer ensuite le diffuseur à l'aide de

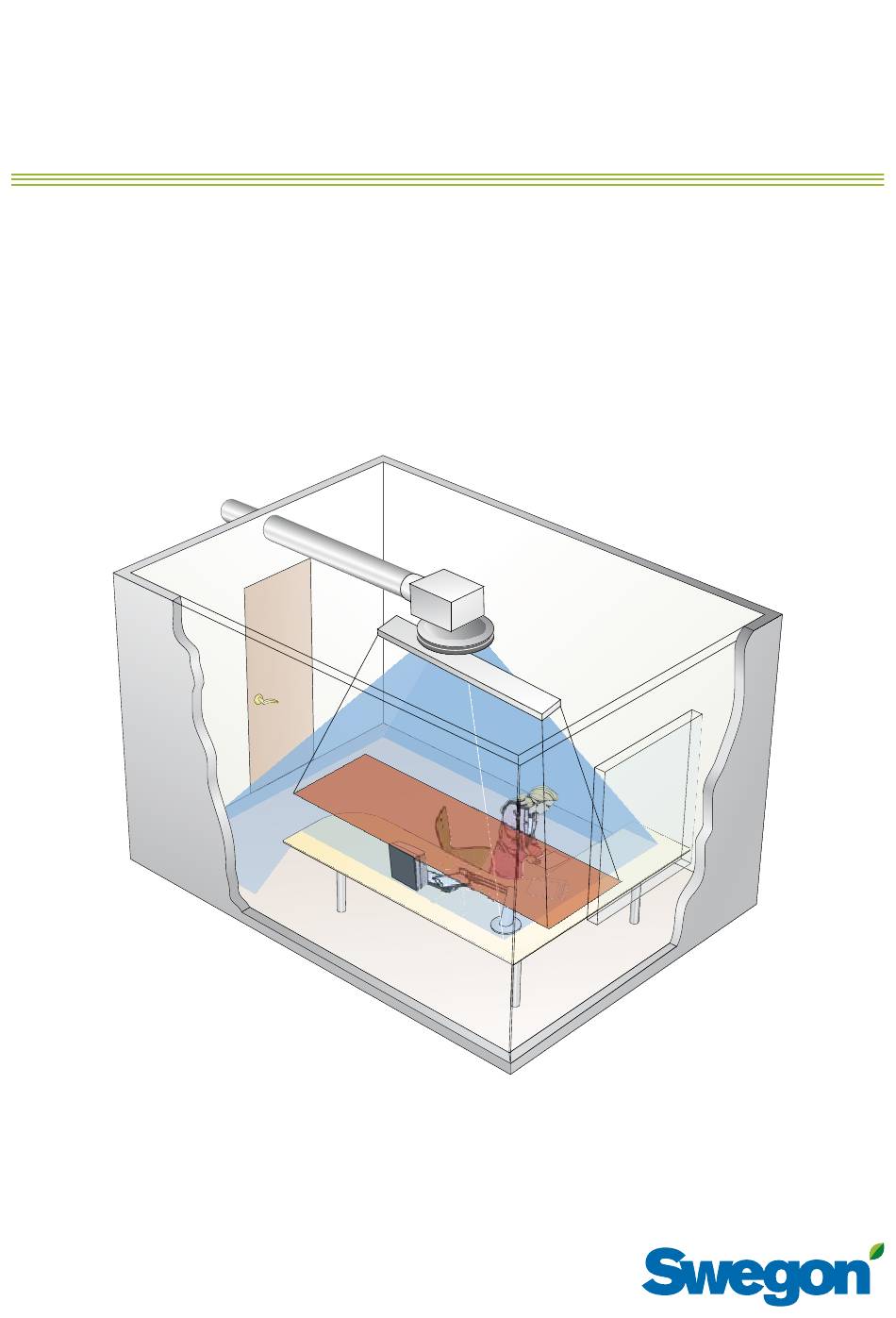

Figure 1. Ne pas installer de luminaires ou d'éléments similaires
en dessous du diffuseur pour ne pas perturber la détection de
présence et la mesure de température ambiante.
Extract
TM
vis ou de rivets. Ajuster si nécessaire les tiges de sus-
pension du plénum d'équilibrage pour que le diffuseur
soit contre le plafond.
3. Brancher le connecteur du diffuseur à la partie supéri-
eure de l'équipement (C, figure 2) et le fixer à l'aide du
cordon de sécurité. Appuyer sur le crochet en S pour le
fermer et éviter qu'il se détache.
20120511
1
