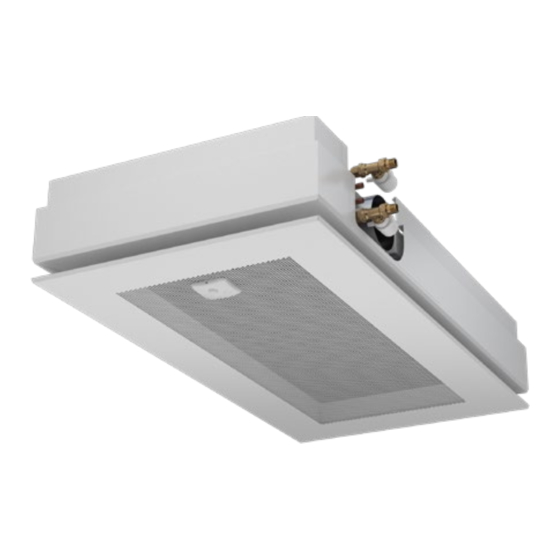

ADAPT Parasol EX
Module de confort éco-énergétique à suspendre
TABLEAU DE SÉLECTION RAPIDE
○
Module de confort à suspendre avec dispositif de
régulation pour fonctionnement autonome ou
connexion avec un GTB/GTC via ModBus
○
Fonctionnement économique : le local est ventilé,
chauffé et climatisé en fonction de la charge, ni plus, ni
moins.
Niveau de confort incomparable, avec possibilité de
○
régulation individuelle au niveau du produit ou de la
pièce.
○
Refroidissement et chauffage à induction par eau.
Un climat intérieur sans courant d'air, une distribution
○
d'air à 4 voies et le système ADC (Anti Draught
Control) de Swegon offrent un maximum de confort
et de flexibilité, tant aujourd'hui que pour les besoins
futurs.
ADAPT Parasol EX 690
Longueur
Largeur
Hauteur
690
690
250
Débit d'air primaire :
Plage de pressions :
Puissance totale de refroidissement :
Puissance de chauffage :
Taille
ADAPT Parasol EX 1290
Longueur
Largeur
Hauteur
1290
690
Jusqu'à 198 m³/h
50 à 150 Pa
Jusqu'à 1 930 W
Jusqu'à 2450 W
250
Publicité
Table des Matières
Manuels Connexes pour Swegon ADAPT Parasol EX
Sommaire des Matières pour Swegon ADAPT Parasol EX
- Page 1 Refroidissement et chauffage à induction par eau. Un climat intérieur sans courant d’air, une distribution ○ d’air à 4 voies et le système ADC (Anti Draught Control) de Swegon offrent un maximum de confort et de flexibilité, tant aujourd’hui que pour les besoins futurs.
-
Page 2: Table Des Matières
Monté en usine ............29 Divers ............... 29 Spécification ............32 Limite de livraison ............. 32 Accessoires complets ..........32 Nomenclature ............33 Exemples de texte descriptif ........33 Swegon se réserve le droit de modifier les caractéristiques de ses produits. 20/04/2021... -
Page 3: Description Technique
Variante B : Ventilation avec refroidissement et chauffage par avec tout son potentiel d’économies, et ceux d’un module batterie à eau. de confort hautes performances pour la climatisation d’une pièce. www.eurovent-certification.com www.certiflash.com 20/04/2021 Swegon se réserve le droit de modifier les caractéristiques de ses produits. -
Page 4: Module Compact Et Intelligent
3 = Air primaire mélangé à l’air ambiant réchauffé Installation aisée Ses faibles dimensions facilitent la manutention, tout particulièrement sur le chantier, réduisant les risques de casse et améliorant les conditions de travail. Swegon se réserve le droit de modifier les caractéristiques de ses produits. 20/04/2021... -
Page 5: Domaine D'application
ADAPT Parasol EX permettent de l’adapter aisément à un changement d’activité ou à un réaménagement des locaux. Figure 3. ADAPT Parasol EX installé à l’arrière d’un bureau 20/04/2021 Swegon se réserve le droit de modifier les caractéristiques de ses produits. -
Page 6: Climatisation Locale À La Demande
5. Vanne de refroidissement et registre entièrement ouverts 6. La température atteint le point de consigne de la pièce ; le registre et la vanne se ferment = Eau = Air = Température ambiante Swegon se réserve le droit de modifier les caractéristiques de ses produits. 20/04/2021... -
Page 7: Sélection De Séquence Air / Eau
/ COV atteint la limite supérieure admise – le registre d’air s’ouvre de manière variable 3. Registre d’air entièrement ouvert 4. La teneur en CO / COV atteint la limite inférieure admise – le registre d’air se ferme 20/04/2021 Swegon se réserve le droit de modifier les caractéristiques de ses produits. -
Page 8: Modes De Fonctionnement
Une fois la fenêtre refermée, le régulateur repasse en mode Occupé. Lorsque le régulateur est en mode veille, il maintient la température ambiante au-dessus de 10°C (protection antigel). Swegon se réserve le droit de modifier les caractéristiques de ses produits. 20/04/2021... -
Page 9: Fonctions
• GT est la sonde de température montée dans le module de détection. • Le servomoteur de vanne doit être connecté à la sortie refroidissement du régulateur. 20/04/2021 Swegon se réserve le droit de modifier les caractéristiques de ses produits. -
Page 10: Module De Détection
Interrupteur de résistance de fin de ligne. L’interrupteur 1 est sur la position ON pour le dernier module de détection du circuit. Figure 10. Module de détection vu de dos Swegon se réserve le droit de modifier les caractéristiques de ses produits. 20/04/2021... -
Page 11: Swicct
ADAPT Parasol EX SWICCT SWICCT (SWegon Indoor Climate Configuration Tool) est le logiciel qui permet de paramétrer aisément le régulateur. Il permet d’effectuer tous les réglages nécessaires, par exemple : • Paramétrage de base de la température • Utilisation des sondes externes, par ex. pour la qualité de l’air •... -
Page 12: Exemples D'installation
ADAPT Parasol EX Exemples d’installation Figure 13. Le local de type 2 présente un ADAPT Parasol EX dans Figure 12. Le local de type 1 présente un ADAPT Parasol EX dans un bureau un bureau Air soufflé et air extrait en équilibre. -
Page 13: Équilibrage
2-5 ou dans les instructions d’installation fournies sur www.swegon.fr, mais il y a plus simple : ProSelect vous les indique et vous permet d’expérimenter rapidement avec différents réglages. 20/04/2021 Swegon se réserve le droit de modifier les caractéristiques de ses produits. - Page 14 Figure 21. Options de réglage de l’ADC, en X 0 ° Figure 22. Options de réglages ADC, diffusion perpendiculaire Figure 19. ADC, plage de réglage de -40° à +40° par incréments de 10° Swegon se réserve le droit de modifier les caractéristiques de ses produits. 20/04/2021...
-
Page 15: Caractéristiques Techniques
Pression de buse (pression de mise en service) = (q Pression buses (pa) Débit air primaire (l/s) Constante de perte de charge pour réglage des buses, se reporter aux tableaux 2-5 20/04/2021 Swegon se réserve le droit de modifier les caractéristiques de ses produits. -
Page 16: Refroidissement
T k (W) (°K) = 5 °K 4 °K 1500 1250 3 °K 1000 2 °K 1 °K q k (l/s) 0,03 0,04 0,05 0,06 0,07 0,08 0,09 0,10 v(m/s) Swegon se réserve le droit de modifier les caractéristiques de ses produits. 20/04/2021... - Page 17 4,76 0,023 1) Pour d’autres dimensionnements de buses, utiliser le logiciel Swegon ProSelect téléchargeable sur www.swegon.fr. 2) Atténuation du local = 4 dB 3) La puissance sur l’eau peut varier selon l’installation et le réglage des déflecteurs d’air. La puissance d’air primaire est inchangée.
- Page 18 8,42 0,022 1) Pour d’autres dimensionnements de buses, utiliser le logiciel Swegon ProSelect téléchargeable sur www.swegon.fr. 2) Atténuation du local = 4 dB 3) La puissance sur l’eau peut varier selon l’installation et le réglage des déflecteurs d’air. La puissance d’air primaire est inchangée.
-
Page 19: Exemples De Calcul - Refroidissement
480 - 154 = 326 W, côté eau. Le tableau 1 donne un ADAPT Parasol EX 690 de 690 x 690 mm réglé sur LHLH pour un débit d’air primaire de 15,8 l/s avec une puissance de refroidissement de 378 W côté... -
Page 20: Chauffage
éclairée, et que des ordinateurs fonctionnent, la stratification est réduite voire disparaît, selon la charge de chauffe. Pour le chauffage à l’aide d’un ADAPT Parasol EX, il est recommandé de faire usage d’une sonde de température extérieure ou d’un capteur local supplémentaire. -
Page 21: Formules De Calcul - Chauffage À Batterie D'eau
Débit eau chaude (l/s), se reporter au schéma 6 Constante de perte de charge pour batterie de chauffage, se reporter aux tableaux 6-9 Schéma 6. Perte de charge - Débit d’eau chaude 20/04/2021 Swegon se réserve le droit de modifier les caractéristiques de ses produits. - Page 22 4,76 0,018 1) Pour d’autres dimensionnements de buses, utiliser le logiciel Swegon ProSelect téléchargeable sur www.swegon.fr. 2) Atténuation du local = 4 dB 3) La puissance sur l’eau peut varier selon l’installation et le réglage des déflecteurs d’air. La puissance d’air primaire est inchangée.
- Page 23 8,42 0,027 1) Pour d’autres dimensionnements de buses, utiliser le logiciel Swegon ProSelect ou IC Design téléchargeable sur www.swegon.fr. 2) Atténuation du local = 4 dB 3) La puissance sur l’eau peut varier selon l’installation et le réglage des déflecteurs d’air. La puissance d’air primaire est inchangée.
-
Page 24: Acoustique
6. On obtient alors la perte de charge suivante : ∆p = (q = (0,019 / 0,0200) = 0,90 kPa. On peut également relever la perte de charge dans le schéma 6. Swegon se réserve le droit de modifier les caractéristiques de ses produits. 20/04/2021... -
Page 25: Installation
Des flexibles adaptés aux diamètres des tuyaux et vannes à extrémités lisses sont disponibles et à commander Figure 26. Élément d’assemblage SYST MS M8-1, montage au séparément. plafond et sur tige filetée 20/04/2021 Swegon se réserve le droit de modifier les caractéristiques de ses produits. -
Page 26: Installation, Équipement De Régulation
Figure 29. Module d’habillage avec panneau de finition et sous-face avec module de détection Figure 30. Boîtier de connexion avec panneau de finition supplémentaire permettant de couvrir complètement l’interstice au niveau du panneau d’habillage. Swegon se réserve le droit de modifier les caractéristiques de ses produits. 20/04/2021... -
Page 27: Dimensions Et Poids
A2 = Eau de refroidissement retour ø12x1,0 mm (Cu) B1 = Eau de chauffage en entrée ø12x1,0 mm (Cu) B2 = Eau de chauffage retour ø12x1,0 mm (Cu) 20/04/2021 Swegon se réserve le droit de modifier les caractéristiques de ses produits. -
Page 28: Adapt Parasol Ex 1290
B1 = Eau de chauffage en entrée ø12x1,0 mm (Cu) B2 = Eau de chauffage retour ø12x1,0 mm (Cu) B2 = Eau de chauffage retour ø12x1,0 mm (Cu) Swegon se réserve le droit de modifier les caractéristiques de ses produits. 20/04/2021... -
Page 29: Accessoires
Pour plus d’information sur la sonde de condensation, se reporter à la fiche produit correspondante sur www.swegon.fr Les accessoires préinstallés en usine peuvent également être commandés séparément. 20/04/2021 Swegon se réserve le droit de modifier les caractéristiques de ses produits. -
Page 30: Divers
La sonde est située sur les ailettes de la batterie, près de l’alimentation de refroidissement. Pour plus d’information sur la sonde de condensation, se reporter à la fiche produit correspondante sur www.swegon.fr Swegon se réserve le droit de modifier les caractéristiques de ses produits. 20/04/2021... - Page 31 F20 = Flexible à raccords rapides (type « push-on ») F30 = Flexible à raccord rapide (« push-on ») à une extrémité et manchette G20ID de l’autre côté. 20/04/2021 Swegon se réserve le droit de modifier les caractéristiques de ses produits.
-
Page 32: Types De Perforations
S’adapte instantanément sur les raccords rapides. Raccord, air – joint d’insertion, SYST AD1 Le joint d’insertion SYST AD1 permet de brancher le module ADAPT Parasol EX sur le circuit de gaines. Existe en deux tailles : Ø125 et Ø160 mm. -
Page 33: Spécification
à ressorts. RAL 9007 Gris, gamme de brillance 70-80% Section maximale du câble 2,5 mm . Pour des raisons de sécurité, nous recommandons des câbles avec terminaisons. 20/04/2021 Swegon se réserve le droit de modifier les caractéristiques de ses produits. -
Page 34: Nomenclature
A = Fonction : Refroidissement et ventilation 2 = Côté raccordement aéraulique HF = Version du débit d’air : Débit élevé LHLH = Réglage des buses 9003 = Blanc standard Swegon se réserve le droit de modifier les caractéristiques de ses produits. 20/04/2021...
