- Page 1 ZY120 6-20KVA (11) User Manual FR Rev.2.1 Uninterruptible Power Supply ZY120 6-20 kVA Mono/Mono Manuel utilisateur Manuel Utilisateur GTEC ZP120N 6-20KVA Mono/Mono...
- Page 2 ⚫ Nettoyer l'UPS avec un chiffon sec. N'utilisez pas de dissolvants liquides ou en aérosol. ⚫ Jamais bloquer ou insérer des objets dans les orifices de ventilation ou autres orifices de l'UPS. ⚫ Ne placez pas le cordon d'alimentation de l’UPS où il pourrait être endommagé. Manuel Utilisateur GTEC ZP120N 6-20KVA Mono/Mono...
- Page 3 à l'environnement et à la santé humaine. Il est possible de demander de rendre le produit en cas d'achat d'un nouvel appareil équivalent, ou de le renvoyer au fabricant. » Manuel Utilisateur GTEC ZP120N 6-20KVA Mono/Mono...
-
Page 4: Table Des Matières
5.4 Fonctionnement en parallèle ............15 6. Contrôle et indicateurs ..........19 7. Opération ..............23 7.1 Mode opératoire ................23 7.2 Mode opératoire en parallèle ............24 7.3 Mode bypass maintenance ............... 25 Manuel Utilisateur GTEC ZP120N 6-20KVA Mono/Mono... - Page 5 10.2 Ajuster les facteurs à l'origine du problème ........30 Annexe A. Entrer les paramètres sur l’écran LCD ..38 Annexe B. Slot de communication ....... 40 Annexe C. EPO Arrêt d’urgence ........41 Manuel Utilisateur GTEC ZP120N 6-20KVA Mono/Mono...
-
Page 7: Compatibilité Électromagnétique
Ne pas continuer à utiliser l'UPS si les indications de l’écran ne sont pas en conformité avec ce mode d'emploi ou si les performances de l’UPS ne correspondent pas. Veuillez alors contacter votre revendeur. Manuel Utilisateur GTEC ZP120N 6-20KVA Mono/Mono... - Page 8 Déposer un support magnétique sur le dessus de l'UPS peut entraîner des pertes de données ou une sur consommation. Couper et isoler l'onduleur avant de le nettoyer. Utilisez uniquement un chiffon doux, jamais de liquides ou d’aérosols. Manuel Utilisateur GTEC ZP120N 6-20KVA Mono/Mono...
-
Page 9: Introduction

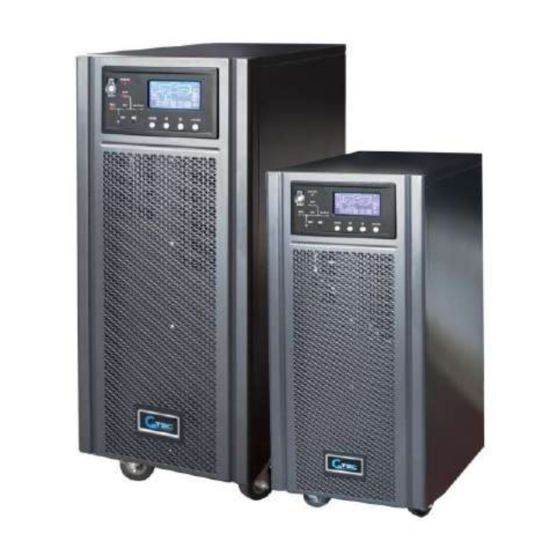

Pour faciliter l’utilisation, les caractéristiques de l’UPS sont affichées sur l’écran LCD et indiquent toutes les informations nécessaires. Les boutons de fonction et de commandes sont disponibles en face avant. Model longue Autonomie 6K (KS) Model longue Autonomie 10K (KS) - Page 10 Prises pour raccordement d’appareils en parallèle Ventilateur(s) Réservé aux fonctions client Port de la batterie externe. Facultatif pour le modèle standard. Bypass de maintenance manuel Inter d’entrée Plaque de protection des câbles d’entrée Plaque de protection du bornier Manuel Utilisateur GTEC ZP120N 6-20KVA Mono/Mono...
-
Page 11: Description Du System
Après une panne de courant, l'onduleur reçoit son énergie de la batterie à travers le convertisseur continu-continu. Dans les deux modes de fonctionnement, l'onduleur est en ligne et génère en permanence une puissance AC réglementé et précise Manuel Utilisateur GTEC ZP120N 6-20KVA Mono/Mono... -
Page 12: Chargeur De Batteries
Le convertisseur comprend un circuit boost qui sert également de PFC. 3.6 Batterie Le modèle standard 6K/10K comprend des batteries au plomb acide étanche. Pour maintenir l'autonomie de base, utiliser l'UPS dans une température ambiante de 15 à 25°C. 3.7 Bypass dynamique L'onduleur fournit à... -
Page 13: Spécifications Et Performances Du Produit
Courant 37A max 60A max 120A max Batterie Recharg courant Tension 220V/230V/240V * Sortie Courant 27/26/25A 45/43/42A 91/87/83A Dimension 250*526*480 250*526*480 250*544*750 (lxPxH) mm 250*526*640 250*526*640 Poids (kg) * Réglage d'usine 230Vac / 50Hz Manuel Utilisateur GTEC ZP120N 6-20KVA Mono/Mono... - Page 14 INFORMATION：Si l’UPS est installé ou utilisé dans un lieu plus haut que 1000m, la puissance de sortie est déclassée. Se référer au tableau ci-dessous: Altitude (M) 1000 1500 2000 2500 3000 3500 4000 4500 5000 Déclassement 100% de la puissance Manuel Utilisateur GTEC ZP120N 6-20KVA Mono/Mono...
-
Page 15: Installation
Défaire l’emballage et vérifier le contenu du paquet. Dans chaque carton, il y a : ● 1 UPS ● 1 manuel utilisateur ● 1 connecteur Anderson Rouge et 1 noir (6K et 10K) ● 1 CD ou licence de logiciel de surveillance UPSilon pour PC éteint, réglage du logiciel MTR. - Page 16 Ouvrez le couvercle du bornier situé sur le panneau arrière de l’UPS, merci de se référer au schéma de la face arrière. Pour l’UPS version 6K-KS, il est recommandé d’utiliser un câble UL1015 10AWG (6mm2) ou autre câble isolé conforme au standard AWG pour les câblages des entrée et sortie.
- Page 17 (a) Entrée des câbles (b) Raccordement des câbles Fig 3. Schéma de raccordement des borniers entrée et sortie pour les modèles 6K, 6K-KS, 10K et 10K-KS. Manuel Utilisateur GTEC ZP120N 6-20KVA Mono/Mono...
- Page 18 Pour le model 20-KS, brancher les 3 câbles d'entrée aux bornes entrée A / B / C séparément comme fig.4. Ou connecter 1 câble d'entrée à la borne C. (a）Entrée des câbles Manuel Utilisateur GTEC ZP120N 6-20KVA Mono/Mono...
- Page 19 12) Nous suggérons de charger les batteries pendant 8 heures avant utilisation. Après la connexion, placer le disjoncteur d'entrée dans la position "ON", l'UPS recharge les batteries automatiquement. Vous pouvez également utiliser l'UPS immédiatement sans charger les batteries d'abord, mais l’autonomie peut être inférieure à la valeur Manuel Utilisateur GTEC ZP120N 6-20KVA Mono/Mono...
-
Page 20: Opération Pour Connecter L'ups Model Longue Autonomie Avec Des Batteries Externes
à l'UPS. Vous devez connecter le câble d'alimentation d'entrée en premier. Puis positionner le disjoncteur des batteries dans la position "ON". Après cela, positionner le disjoncteur d'entrée dans la position «ON». L’UPS commence à charger les batteries à cet instant. Manuel Utilisateur GTEC ZP120N 6-20KVA Mono/Mono... -
Page 21: Fonctionnement En Parallèle
à 20%. ● Lorsque la distance entre les UPS en parallèle et le panneau des disjoncteurs est supérieure à 20 mètres, la différence entre les câbles d'entrée et de sortie des UPS doit être Manuel Utilisateur GTEC ZP120N 6-20KVA Mono/Mono... - Page 22 UPS2 battery breaker Battery pack 2 UPS2 output breaker UPS2 input breaker Load UPS1 output breaker Utility UPS1 input breaker UPS1 battery breaker Battery pack 1 (a)Schéma de câblage pour 6K, 6K-KS, 10K et 10K-KS Manuel Utilisateur GTEC ZP120N 6-20KVA Mono/Mono...
- Page 23 UPS2 output breaker UPS2 battery breaker UPS2 input breaker UPS1 output breaker UPS1 battery breaker UPS1 input breaker (b) Schéma de câblage pour 20K-KS Fig.6 Schéma de câblage Manuel Utilisateur GTEC ZP120N 6-20KVA Mono/Mono...
-
Page 24: Fonctionnement
Load Output 1# Output 2# UPS 1# UPS 2# Inverter Inverter Bypass Bypass Charger Charger Rectifier/ Rectifier/ Parallel Communication Cables Utility Power Input Fig 7. Schéma d’une installation en parallèle Manuel Utilisateur GTEC ZP120N 6-20KVA Mono/Mono... -
Page 25: Contrôle Et Indicateurs
à nouveau pour lancer UPS 3. Appuyez sur marche/arrêt pour arrêter l’UPS lorsque celui-ci est en mode normal. 4. Appuyez sur marche/arrêt pour éteindre l’UPS complètement lorsque celui-ci est en fonctionnement sur batterie HOME Retour au menu principal Manuel Utilisateur GTEC ZP120N 6-20KVA Mono/Mono... - Page 26 Vert : bypass est normale Noir : UPS est en mode normal et le by-pass est normale, Clignotement rouge : défaut du bypass Rouge : défaut du bypass Indicateur batteries : Vert: charge des batteries Manuel Utilisateur GTEC ZP120N 6-20KVA Mono/Mono...
- Page 27 Batterie : tension, courant de décharge, état de la Informations batterie, température de la batterie, capacité, batterie tension du bus CC Informations de la sortie : tension, courant, fréquence, Informations de sortie Information sur la charge : puissance apparente, Manuel Utilisateur GTEC ZP120N 6-20KVA Mono/Mono...
- Page 28 S--monomode, E--mode ECO, mode P-parallèle, ID de l’unité (2 est le N°2 dans le système), les ID des fonctionnement du système unités dans un montage en parallèle doit être différent Muet sur, mettre en sourdine au large Manuel Utilisateur GTEC ZP120N 6-20KVA Mono/Mono...
-
Page 29: Opération
Pour éteindre l'UPS, appuyer sur le bouton ON/OFF pendant plus de 1 secondes et choisir OFF. Etant hors tension, l'UPS va basculer en mode sans sortie (coupure des sorties). Enfin, plus rien ne sera affiché sur l’écran et aucune tension n’est disponible en sortie. Manuel Utilisateur GTEC ZP120N 6-20KVA Mono/Mono... -
Page 30: Mode Opératoire En Parallèle
Couper le disjoncteur d'entrée, le disjoncteur externe d’alimentation de la source, le disjoncteur de sortie et le sectionneur des batteries. Appuyez sur le bouton ON / OFF des autres UPS. Ils vont tous basculer en mode Bypass. Manuel Utilisateur GTEC ZP120N 6-20KVA Mono/Mono... -
Page 31: Mode Bypass Maintenance
Maintenance Bypass CB Battery terminal Input CB Pour transférer l’UPS au mode bypass de maintenance, les procédures suivantes doivent être suivies. 1) Vérifiez l'état de l’UPS avant de basculer sur le mode de maintenance. Manuel Utilisateur GTEC ZP120N 6-20KVA Mono/Mono... - Page 32 (KS), fermer le sectionneur CB des batteries). (b) Fermez les disjoncteurs CB pour l’entrée et la sortie. (c) Ouvrez le sectionneur CB de bypass de maintenance et re fixer le couvercle Manuel Utilisateur GTEC ZP120N 6-20KVA Mono/Mono...
-
Page 33: Maintenance Batterie
⚫ Remplacer les batteries avec le même nombre et le même type de batteries. ⚫ Ne pas remplacer les batteries individuellement (en cas de plusieurs batteries en série). Toutes les batteries doivent être remplacées dans le même temps, suivant les instructions du fournisseur batterie. Manuel Utilisateur GTEC ZP120N 6-20KVA Mono/Mono... -
Page 34: Indications Pour Le Traitement Des Batteries Et Les Procédures De Remplacement
Appuyer sur ON/OFF pour basculer sur le mode bypass Fermer le bypass de maintenance sur l’UPS pour être en mode bypass de maintenance. Retirer les panneaux de l’UPS Déconnecter les câbles des batteries un par un. Manuel Utilisateur GTEC ZP120N 6-20KVA Mono/Mono... - Page 35 Remplacer toutes les batteries une par une. Fixer et visser les barres en métal sur l’UPS. Raccorder les câbles batteries un par un. Faire attention au risque de choc électrique pendant le raccordement de la dernière batterie. Manuel Utilisateur GTEC ZP120N 6-20KVA Mono/Mono...
-
Page 36: Dépannage
Solution Vérifiez si la Défaut de Pas de Sync tension/fréquence du synchronisation synchronisation. bypass est normal Défaut d'entrée Vérifier si l'entrée est Bien Défaut principale normale Défaut REC Bien Défaut REC au-dessus de la Manuel Utilisateur GTEC ZP120N 6-20KVA Mono/Mono... - Page 37 - phase Bien Défaut driver de l’IGBT est perdu, tension affichée d'entrée Sur intensité sur est fausse entrée - phase Bien Défaut Tension de Bien Défaut Vérifier si l'onduleur IGBT Manuel Utilisateur GTEC ZP120N 6-20KVA Mono/Mono...
- Page 38 Défaut connexion des câbles entrée d’entrée est ok. Vérifier si le redresseur Défaut de soft Bien Défaut SCR est cassé, ou driver start REC Réservés Réservés REC en Bien Défaut Vérifier si la température Manuel Utilisateur GTEC ZP120N 6-20KVA Mono/Mono...
- Page 39 UPS doit être réparé tension Bus négatif Bien Défaut UPS doit être réparé sous tension Batteries Vérifiez si la connexion de Bien Défaut inversées câbles de batterie est OK Réservés Réservés Réservés Réservés Réservés Réservés Réservés Réservés Manuel Utilisateur GTEC ZP120N 6-20KVA Mono/Mono...
- Page 40 Vérifier si la fréquence Fréquence BYP Bien Défaut d'entrée bypass est or tolérence anormale Réservés Réservés Au cours de la Bien Défaut charge time out Réservés Réservés Arrêt manuel normal Shutdown Protéger les INV Bien Défaut Manuel Utilisateur GTEC ZP120N 6-20KVA Mono/Mono...
- Page 41 Sur charge UPS Bien Surcharge non essentiels. Recalculer la charge et enlever le nombre de charges connectées à UPS. Vérifier si les relais Défaut relais de Bien Défaut inverseur sont ouvert ou en l'INV ou fusible court-circuit. Manuel Utilisateur GTEC ZP120N 6-20KVA Mono/Mono...
- Page 42 Vérifier si le connecteur de sortie est court-circuité. Test batterie Aucun Bien 2-- Défaut Maintenance Aucun Bien 2-- Défaut batterie Réservés Réservés Réservés Réservés Réservés Réservés Réservés Réservés Réservés Manuel Utilisateur GTEC ZP120N 6-20KVA Mono/Mono...
- Page 43 Seq.. Indication Solution Réservés Réservés Réservés Manuel Utilisateur GTEC ZP120N 6-20KVA Mono/Mono...
-
Page 44: Annexe A. Entrer Les Paramètres Sur L'écran Lcd
5. Appuyer sur “ENTER” pour confirmer la tension d’entrée sélectionnée et activer le paramétrage de la tension de sortie comme présenté ci-dessous. Appuyer sur pour sélectionner la tension nominale de sortie. Les tensions de sorties disponibles sont: 110V, 120V, 127V, 200V, 208V, 220V, 230V, 240V. Manuel Utilisateur GTEC ZP120N 6-20KVA Mono/Mono... - Page 45 8. Arrêter l’UPS complétement et le redémarrer pour activer les paramètres. Entrer dans le menu et vérifier si les valeurs précédemment sélectionnées furent bien prise en compte par l’UPS comme présenté ci-dessous. RATE INFO 230V/60Hz 230V/60Hz Power 06000VA Manuel Utilisateur GTEC ZP120N 6-20KVA Mono/Mono...
-
Page 46: Annexe B. Slot De Communication
Ouvert lorsque l'alarme se déclenche Fermée sans alarme Mode bypass Ouvert lorsque UPS pas en mode bypass Fermé lorsque UPS en mode bypass Échec de l'UPS Ouvert lorsque l'alarme se déclenche Fermée sans alarme Manuel Utilisateur GTEC ZP120N 6-20KVA Mono/Mono... -
Page 47: Annexe C. Epo Arrêt D'urgence
