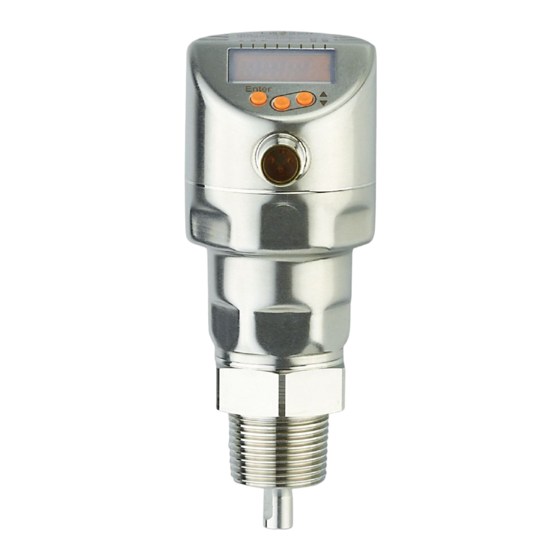

- Page 1 Notice d'utilisation Capteur de niveau électronique LR2350...
-
Page 2: Table Des Matières
Contenu 1 Remarque préliminaire ..................5 1.1 Symboles utilisés ...................5 2 Consignes de sécurité ..................5 3 Fourniture ......................6 4 Introduction rapide ....................6 5 Fonctionnement et caractéristiques ..............7 5.1 Applications ....................7 5.2 Restriction de l'application ................7 6 Fonction .......................8 6.1 Principe de mesure ..................8 6.2 Sorties......................9 6.3 Autres caractéristiques de l'appareil ..............9 6.3.1 Fonctions d'affichage ................9... - Page 3 7.3.2 Déterminer la longueur de sonde L ............21 7.4 Montage de l'appareil ..................22 7.4.1 Montage sur raccord process 3/4" NPT directement dans le couvercle de la cuve ...................22 7.4.2 Montage dans le couvercle de la cuve à l'aide d'une bride à visser 3/4"...
- Page 4 11.4.8 Réglage de la logique de commutation des sorties ......38 11.4.9 Comportement des sorties en cas de défaut ........39 11.4.10 Réglage de l'amortissement pour le signal de mesure ....39 11.4.11 Réglage de la temporisation pour le défaut ........39 11.5 Remettre tous les paramètres au réglage usine........39 11.6 Changer les réglages de base ..............39 11.6.1 Réajuster la longueur de sonde ............40 11.6.2 Réglage sur un autre fluide ...............40...
-
Page 5: Remarque Préliminaire
1 Remarque préliminaire 1.1 Symboles utilisés ► Action à faire > Retour d'information, résultat […] Désignation d'une touche, d'un bouton ou d'un affichage → Référence croisée Remarque importante Le non-respect peut aboutir à des dysfonctionnements ou perturbations. Information Remarque supplémentaire. 2 Consignes de sécurité... -
Page 6: Fourniture
• 1 tige de sonde (→ 12.1) • Accessoires de montage (si nécessaire une plaque de transmission) (→ 12.1) ► Contacter ifm electronic en cas d'un contenu incomplet ou endommagé de la fourniture. ► Utiliser seulement des accessoires d'ifm electronic. -
Page 7: Fonctionnement Et Caractéristiques
5 Fonctionnement et caractéristiques L'appareil est conçu pour la détection en continu du niveau dans une cuve. 5.1 Applications • Eau, fluides aqueux • Compatibilité avec des raccords process 3/4" NPT Exemples d'applications : - Détection de détergents dans une machine à laver industrielle - Détection d'eau de refroidissement dans une installation frigorifique industrielle - Détection de colles thermofusibles dans la fabrication de carton ondulé... -
Page 8: Fonction
• L'appareil n'est pas approprié pour les applications dans lesquelles la tige de sonde est soumise aux fortes sollicitations mécaniques permanentes (par ex. fluides visqueux en très fort mouvement ou fluides en fort débit). • De préférence, utiliser dans une cuve métallique. En cas d'utilisation dans une cuve plastique, des effets défavorables causés par des interférences électro- magnétiques sont possibles (immunité... -
Page 9: Sorties
6.2 Sorties L'appareil génère des signaux de sortie selon le paramétrage. 2 sorties sont disponibles. Elles peuvent être paramétrées indépendamment l'une de l'autre. OUT1 Signal de commutation pour valeur limite pour le niveau / IO-Link (→ 6.3.7) OUT2 • Signal analogique proportionnel au niveau 4...20 mA / 20...4 mA •... -
Page 10: Fonction Analogique
6.3.2 Fonction analogique L'appareil fournit un signal analogique proportionnel au niveau. La sortie analogique (OUT2) peut être paramétrée (→ 11.4.6 et les schémas suivants). • [ou2] définit la fonction de sortie de la sortie analogique : - sortie courant valeurs croissantes ([ou2] = [I]) ou - sortie courant valeurs décroissantes ([ou2] = [InEG]) - Valeur minimum de la sortie analogique [ASP2] définit avec quelle valeur mesurée la valeur minimum analogique*... - Page 11 Valeur du signal analogique (étendue de mesure mise à l'échelle) : I [mA] ASP2 AEP2 ① L : Niveau [ou2] = I (réglage usine) ② A : Zone active = longueur de la tige L - (I1 + I2) [ou2] = [InEG] I1 : Zone inactive 1 ASP2 : valeur minimum de la sortie analogique...
-
Page 12: Fonctions De Commutation
6.3.3 Fonctions de commutation Utilisant la sortie de commutation OUT1 (réglage usine), ou également OUT2 (peut être réglée), l'appareil signale que les seuils réglés sont atteints ou que le niveau est inférieur au seuil réglé. Les fonctions de commutation suivantes peuvent être sélectionnées : •... -
Page 13: Fonction D'amortissement
6.3.4 Fonction d'amortissement Avec un niveau irrégulier (par ex. turbulences, mouvements de vagues) l'affichage et le comportement des sorties peuvent être amortis. Lors de l'amortissement, les valeurs de niveau déterminées à l'aide d'un filtre moyen sont "lissées" ; une courbe stable se produit. L'amortissement est réglable à l'aide du paramètre [dAP] (→... -
Page 14: Io-Link
IO-Link sont disponibles sur www. ifm.com. 6.3.8 Fonctions de simulation Pour la mise en service, les travaux de maintenance ou la limitation des perturbations, la simulation de différents niveaux est possible. -
Page 15: Distances Minimales En Cas De Montage Dans Une Cuve Métallique Fermée
7.1.1 Distances minimales en cas de montage dans une cuve métallique fermée Fig. 7-1 Fig. 7-2 sans réglage Distances de montage avec réglage Distances de montage sans réglage (→ 7.1.7) A1 : 10 mm *) A1 : 10 mm *) A2 : 20 mm A2 : 50 mm A3 : 20 mm aux éléments présents dans... -
Page 16: Montage Dans Des Tuyaux
7.1.2 Montage dans des tuyaux ► Le diamètre intérieur du tuyau d doit être au moins de la valeur suivante : Avec réglage(→ 7.1.7) sans réglage ø 100 mm si [MEdI] = [HIGH] ø Tuyau métallique 30 mm ø 200 mm si [MEdI] = [MId] (→ 11.2.2) ø... -
Page 17: Ouvertures De Remplissage
7.1.4 Ouvertures de remplissage Ne pas monter l'appareil à proximité immédiate d'une ouverture de remplissage (Fig. 7-4). Si possible, installer un tuyau de remplissage (A) dans la cuve (fig. 7-5). Respecter les distances de montage indiquées, si nécessaire, faire un réglage selon la cuve. -
Page 18: Remarques Sur Le Réglage Selon La Cuve
Fig. 7-6 L'accès supérieur à la zone stable (A, B) doit se trouver au-dessus du niveau maximal. L'accès inférieur (C, D) ou une zone avec tôle perforée doit se trouver en dessous du niveau minimal. Ainsi, la mousse et les turbulences n'affecteront pas la zone de détection. - Page 19 ► Respecter la distance de sécurité (b 250 mm) au niveau ou l'extrémité de la ≥ tige de sonde. Distance de réglage (min. :10 mm ; max : L - 250 mm) Distance de sécurité au niveau ou l'extrémité de la tige de sonde : b ≥ 250 mm Manchette Eléments présents dans la cuve Avec des longueurs de sonde <...
-
Page 20: Montage De La Sonde
Uniquement si un stockage de données est demandé dans une application IO-Link : Le réglage selon la cuve n'est pas sauvegardé via IO-Link ! Après un remplacement d'appareil, le réglage doit être répété. Plus d'informations sur le stockage de données (→ 16.2) 7.2 Montage de la sonde La sonde n'est pas fournie.
