Tout serrage à un couple trop élevé entraînera l'endommagement des vis de fixation et/ou du boîtier du
contrôleur
Ne pas utiliser d'outils électriques durant l'installation.
Matériel requis pour le montage et le câblage
Matériaux
Quatre vis de fixation
Câbles et connecteurs
Câble Ethernet
Colliers de serrage
3.3

Instructions de montage

Le contrôleur est conçu pour être monté sur la façade de l'armoire. Épaisseur max. du panneau : 4,5 mm (0.18 in).
Niche d'encastrement :
• Largeur : 218,5 mm (8.60 in)
• Hauteur : 158,5 mm (6.24 in)
• Tolérance : ± 0,3 mm (0.01 in)

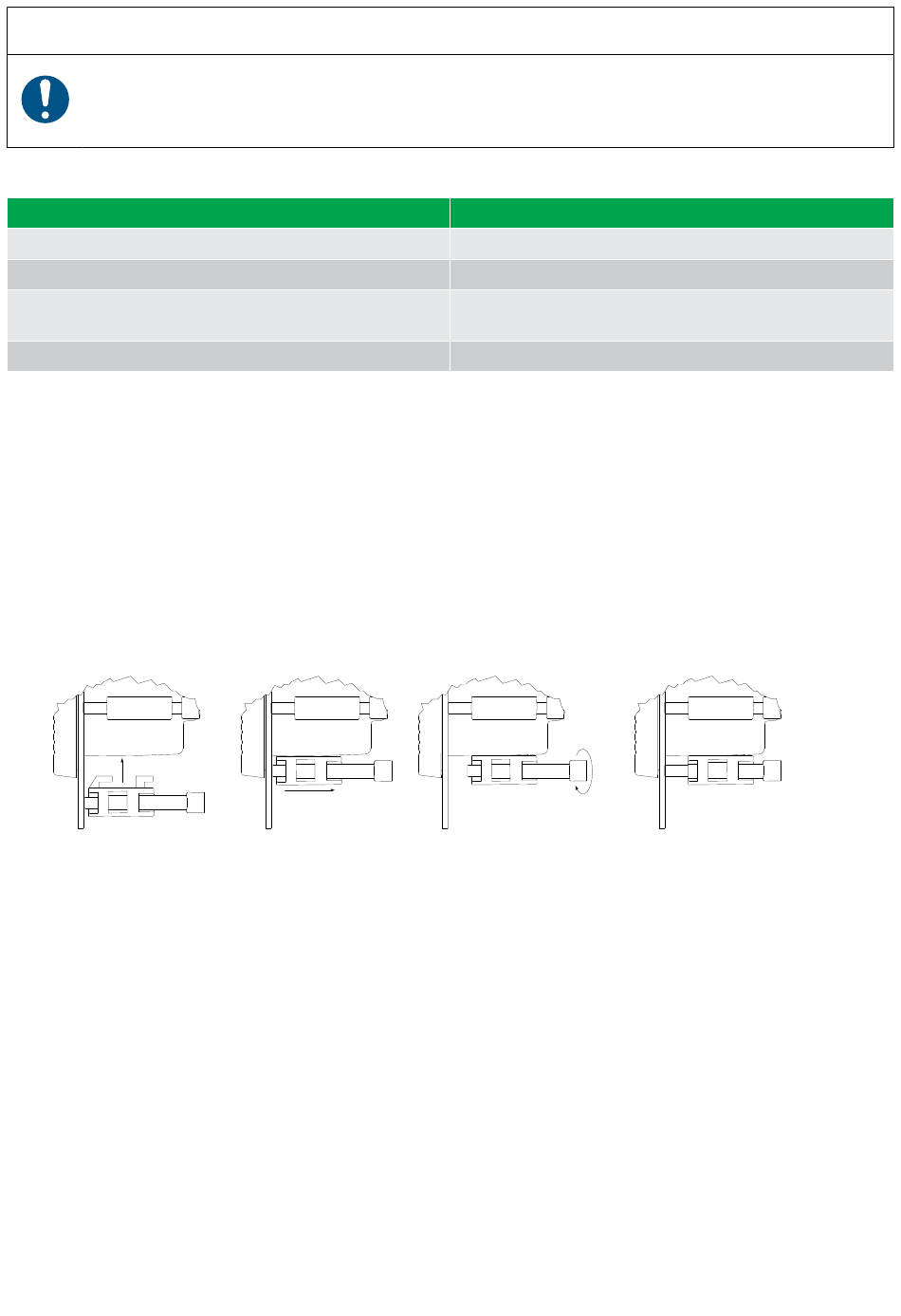

1. Insérer le contrôleur dans l'armoire.
2. Insérer les vis de fixation :
3.b.1
3. Serrer les vis de fixation à 0,2 Nm.
INSTALLATION INSTRUCTIONS 4189341185I EN
3.b.2
*Click*
NOTICE
Utilisé pour
Montage du contrôleur dans la façade de l'armoire
Câblage entre un équipement tiers et les bornes du contrôleur
Connexion de la communication entre les contrôleurs et/ou les
systèmes externes
Sécurisation du câblage et du câble Ethernet
3.b.3 3.b.4
