5.1.3

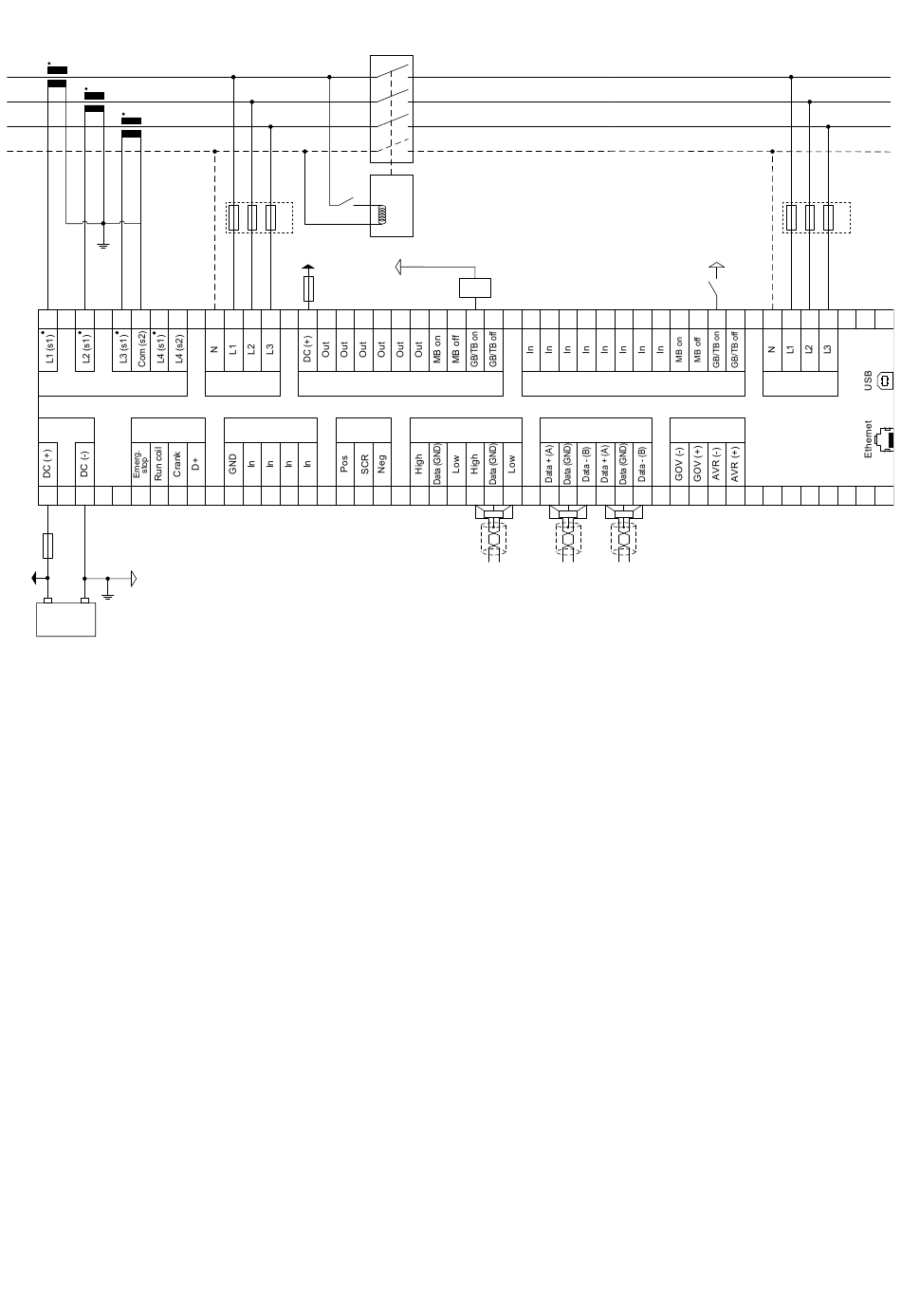

Câblage type d'un contrôleur de disjoncteur de traverse
P1
P2
L1
s1
s2
L2
P1
P2
s1
s2
L3
P1
P2
s1
s2
N
56
57
58 59 60 61
AC current CT-side
Supply
Engine start
1
2
4
5
6
F1
‐
+
+
-
Fusibles
•
F1 : Disjoncteur/fusible tempo max. 2 A DC, courbe c
•
F3 : Disjoncteur/fusible tempo max. 4 A DC, courbe b
•
F4, F5 : Disjoncteur/fusible tempo max. 2 A AC, courbe c
INSTALLATION INSTRUCTIONS 4189341185I EN
K2
F4
+
F3
62 63 64 65
8
9 10 11 12 13 14 15 16 17 18
AC voltage
DC output (configurable)
A-side
Analogue input
Tacho
7
19 20 21 22 23
24 25 26
BTB
‐
K2
39 40 41 42 43 44 45 46 47 48 49 50
CAN A ECU
CAN B PMS
27 28 29 30 31 32
33 34 35 36 37 38
120
‐
BTB
feedback
Digital input (configurable)
RS485
RS485
Analogue output
Port 1
Port 2
51 52 54 55
120
120
L1
L2
L3
N
F5
66 67 68 69
AC voltage
B-side
Page 16 of 34
