permettre de connecter l'appareil au circuit à tester.
Le cordon de test fourni avec les LRCD200, LRCD210 et LRCD220 permet
d'effectuer un test à 3 fils, en utilisant le cordon à 3 fils avec pinces
crocodile (rouge, noir et vert) (N° : 6220-782) ou le cordon avec prise
secteur (N° : 6220-740).
Application
Cet appareil est conçu pour être connecté entre une phase sous tension et
la terre ou entre les conducteurs sous tension de réseaux ayant une
tension nominale de 300 V efficace en courant alternatif à la terre, sur des
installations classées au plus de Catégorie III (surtension).
Cet appareil peut donc être connecté sur toute installation électrique fixe
d'un bâtiment, mais non sur des circuits d'alimentation primaire tels que
les câbles aériens. Pour garantir la sécurité de l'utilisateur et la précision
des mesures, n'utiliser que les cordons de test fournis par Megger.

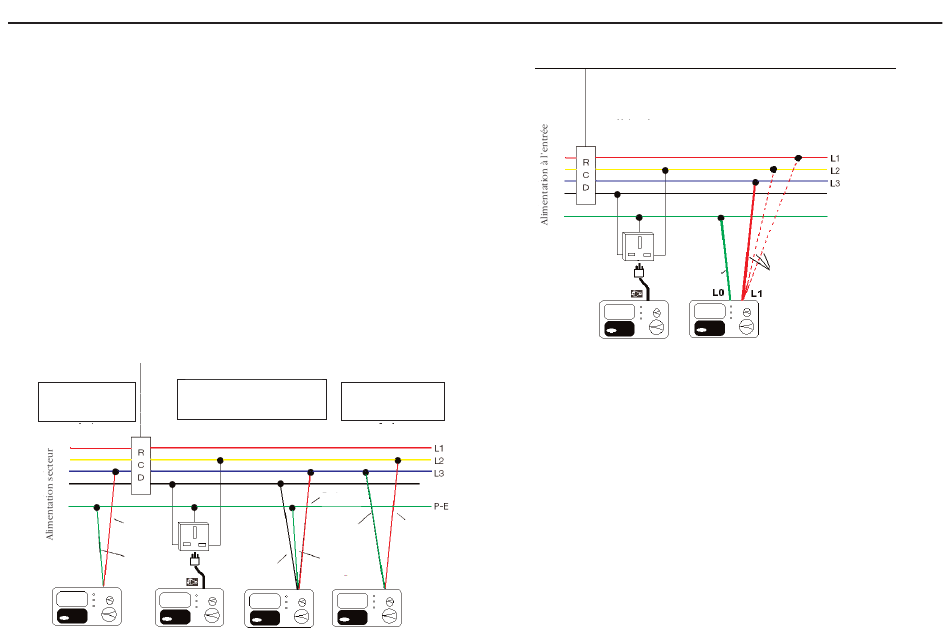

Schéma de connexion – Utilisation des différents types de test
LRCD200
Test deboucle sans
Test de boucle à
déclenchement du différentiel
haute intensité
3 fils ou avec la prise de test
2 fils
Rouge
Vert
LRCD220
TOUS LES INSTRUMENTS
Test de boucle entre
Phases
Rouge
Vert
Vert
Noir
Test d'un disjoncteur différentiel
2 fils
Neutre
Rouge
Test d'un disjoncteur différentiel au
Test d'un disjoncteur
niveau du tableau de distribution
différentiel au niveau
d'une prise murale
Cordon de test à 2 fils
Cordon de test avec
prise secteur
Vert
Neutre
Terre
Rouge
