E
R70/1AC
ALIMENTATION
NUMERO DE MOTORES ACCIONADOS
POTENCIA MAXIMA PARA EL MOTOR
POTENCIA MAXIMA PARA LA LUZ INTERMITENTE
POTENCIA MAXIMA PARA LA LUZ INTERIOR
POTENCIA MAXIMA PARA EL INDICADOR LUMINOSO DE CANCELA ABIERTA
POTENCIA MAXIMA PARA LA SALIDA DE LOS ACCESORIOS
TEMPERATURA DE FUNCIONAMIENTO
REGULACION DEL PAR
TIEMPO DE TRABAJO
TIEMPO DE PAUSA
REGULACION DEL ENCODER
TIEMPO DE APERTURA DE LA HOJA PEATONAL
10
230 Vac +/- 10% 50 Hz
1 asíncrono monofásico
400 W 230 Vac
40 W 230 Vac
100 W 230 Vac
2 W 24 Vac
300 mA 24 Vac
-10°C +55°C
con autotransformador de 4 posiciones
regulable de 2 a 60 segundos, prolongable hasta 120
regulable de 0 a 90 segundos
regulable en función de las sensibilidades
regulable de 2 a 60 segundos, prolongable hasta 120
R70/1AC

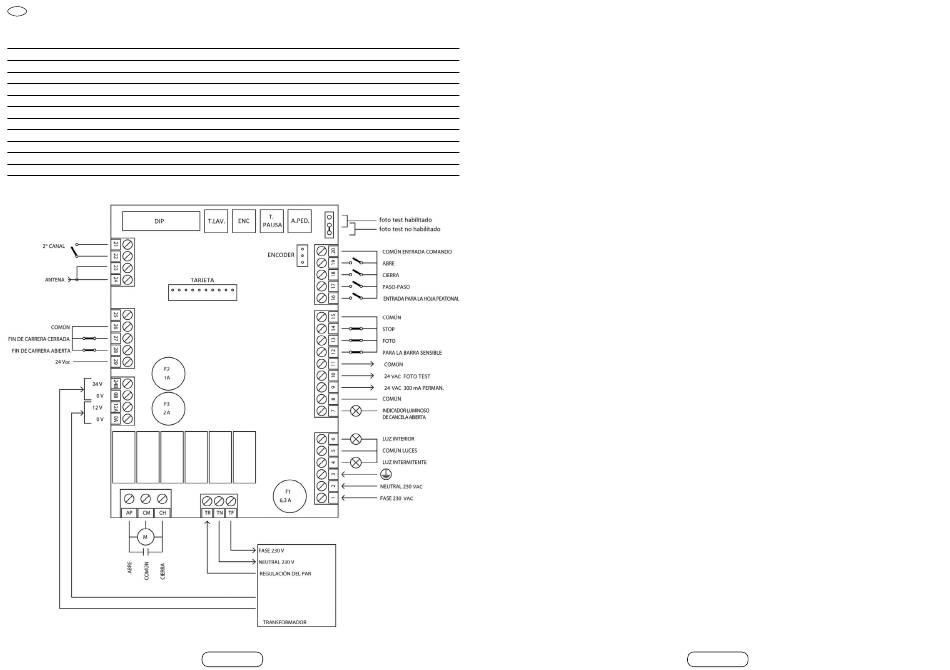

CONEXIONES AL TABLERO DE BORNES
1-2-3 F-N-Terra ENTRADA Para la alimentación de la tarjeta 230 V ac 50 Hz.
6-5 LAM-CLU SALIDA Para la luz interior (230 Vac 100 Wmax). Tensión fija de 230 V c.a. durante el tiempo de accionamiento
de los motores.
4-5 COR-CLU SALIDA Para la luz intermitente (230 Vac 40Wmax).Tensión fija de 230 V c.a. durante el tiempo de accionamiento
de los motores.
7-8 SC-COM SALIDA Para el indicador luminoso de cancela abierta (24Vac 2Wmax). Debe encontrarse siempre en ON en
el ciclo de apertura, pausa y cierre.
9-8 24Vac-COM SALIDA Para la alimentación de los accesorios (24 Vac 300mAmax).
10-8 TST-COM SALIDA Para la alimentación de los accesorios (24 Vac 300mAmax) . Alimenta las fotocélulas cuando está
habilitada la función de test. TST.
12-11 COS-COM ENTRADA (NC) Para la barra sensible. En fase de apertura, genera una maniobra de cierre durante
aproximadamente 3 segundos y, a continuación, un stop; en fase de cierre, genera una maniobra de apertura durante unos 3
segundos y, seguidamente, un stop.
13-11 Foto-COM ENTRADA (NC) Para la fotocélula (FOTO). En fase de apertura, se ignoran; en fase de cierre, invierten el
movimiento incluso sin quitar el obstáculo.
14-15 ST-COM ENTRADA (NC) Para el stop. El movimiento de la puerta, sea cual sea la posición en que ésta se encuentre,
se interrumpe.
16-20 PED-COM ENTRADA (NA) Para la hoja peatonal. El tiempo de accionamiento en fase de apertura se configura por
medio del trimmer: A PED.
17-20 PP-COM ENTRADA (NA) Para el funcionamiento Paso-Paso. Secuencia de funcionamiento: abre-stop.-cierra-stop...
Cuando se conecta la central de mando, el primer comando es Abre.
18-20 CH-COM ENTRADA (NA) Para la activación de Cierra.
19-20 AP-COM ENTRADA (NA) Para la activación de Abre.
21-22 2° CH SALIDA del 2° canal de la tarjeta radio.
23-24 CALZA-CENT. ENTRADA Para la Antena de la tarjeta radio.
27-26 FCC-COM ENTRADA (NC) Para fin de carrera del motor posición CERRADA.
28-26 FCA-COM INGRESSO (NC) Para fin de carrera del motor posición ABIERTA.
0B-24B/0A-12A 0-24/0-12 ENTRADA Para las tensiones provenientes del transformador.
TR-TN-TF SALIDA Para la alimentación del autotransformador.
AP-CM-CH SALIDA Motor (monofásico asíncrono 230Vac 400Wmax).
REGULACIONES
TRIMMER T.LAV. Trimmer para configurar el tiempo de trabajo desde un mínimo de 2 segundos hasta un máximo de 60
segundos; es posible duplicar el tiempo de trabajo. (dip N° 6 a ON).
TRIMMER T.PAUSA Trimmer para configurar el tiempo de pausa desde un mínimo de 0 segundos hasta un máximo de 90
segundos. Resulta activado únicamente si se configura el cierre automático (dip N° 1 a ON).
TRIMMER A.PED Trimmer para configurar el tiempo de apertura de la hoja peatonal motor desde un mínimo de 2 segundos
hasta un máximo de 60 segundos.
TRIMMER ENC: ENCODER.
REGULACIÓN DEL PAR
Regulación del par mediante autotransformador de cuatro posiciones seleccionables (1 mínimo, 4 máximo).
OPCIONES AL FUNCIONAMIENTO ESTÁNDAR
DIP SWITCH N° 1: ON Habilita el cierre automático. Después de una maniobra de apertura completa, una vez transcurrido el
tiempo configurado por el trimmer t.pausa, la cancela se cierra automáticamente.
DIP SWITCH N° 2: ON Cierra siempre después de un apagón. Después de un apagón, la central activa automáticamente la
maniobra de cierre.
DIP SWITCH N° 3: ON Habilita el parpadeo previo. La luz intermitente se activa durante 4 segundos antes de que comience
el movimiento.
DIP SWITCH N° 4: ON ON Habilita la prolongación de la duración de la luz interior. La luz interior permanece encendida
durante 60 segundos una vez terminado el movimiento.
DIP SWITCH N° 5: ON Habilita el golpe de ariete. Con la cancela completamente cerrada, un comando de apertura o
de paso-paso. provoca un cierre inicial de las hojas y, después, activa la maniobra de apertura. Esto facilita el eventual
desbloqueo de la electrocerradura.
DIP SWITCH N° 6: ON Habilita la duplicación del tiempo de trabajo. Configura EL TIEMPO DE TRABAJO máximo a 120 segundos.
DIP SWITCH N° 7: ON el comando paso-paso pasa a ser de uso colectivo. El comando paso-paso genera solamente la
maniobra de apertura.
DIP SWITCH N° 8: ON Habilita el funcionamiento con HOMBRE PRESENTE. Para ejecutar el movimiento, es necesaria la
continua presión de la tecla ABRE o de la tecla CIERRA.
DIP SWITCH N° 9: ON Con la cancela abierta, cierra al cabo de 6 segundos. Tránsito delante de FOTO. El tránsito
delante de FOTO1 genera el cierre de la cancela al cabo de 6 segundos con o sin cierre automático habilitado.
DIP SWITCH N° 10: ON Con la cancela cerrada, permite la apertura incluso con la FOTOCÉLULA obscurecida.
DIP SWITCH N° 11: ON Cambio del funcionamiento de FOTO. La interrupción del haz en fase de APERTURA resulta ignorada.
La interrupción del haz en fase de CIERRE genera un stop temporal hasta que el haz quede libre y, a continuación, abre.
DIP SWITCH N° 12: ON Activación de la función de FRENO. Al alcanzar el fin de carrera, tanto en fase de apertura como
de cierre, se da un impulso de freno al motor.
SELECTOR DE FUNCIONAMIENTO TST: TEST FOTO HABILITADO
El FOTO test verifica el correcto funcionamiento de la fotocélula antes de cada maniobra de apertura. Las fotocélulas en función
de test deben conectarse a la tensión del borne núm.18. TST
R70/1AC
