ALIMENTATION
NOMBRE DE MOTEURS ACTIONNES
PUISSANCE MAXIMALE DU MOTEUR
PUISSANCE MAXIMALE POUR CLIGNOTANT
PUISSANCE MAXIMALE POUR LUMIERE DE COURTOISIE
PUISSANCE MAXIMALE POUR VOYANT PORTAIL OUVERT
PUISSANCE MAXIMALE POUR SORTIE ACCESSOIRES
TEMPERATURE DE SERVICE
REGLAGE DU COUPLE
TEMPS DE FONCTIONNEMENT
TEMPS DE PAUSE
REGLAGE POUR DETECTION D'OBSTACLE
TEMPS OUVERTURE PARTIELLE
8
230 Vac +/- 10% 50 Hz
1 asynchrone monophasé
400 W 230 Vac
40 W 230 Vac
100 W 230 Vac
2 W 24 Vac
300 mA 24 Vac
-10°C +55°C
à autotransformateur sur 4 positions
réglable de 2 à 60 secondes pouvant être prolongées à 120 secondes
réglable de 0 à 90 secondes
avec contrôle par encodeur
réglable de 2 à 60 secondes pouvant être prolongées à 120 secondes
R70/1AC

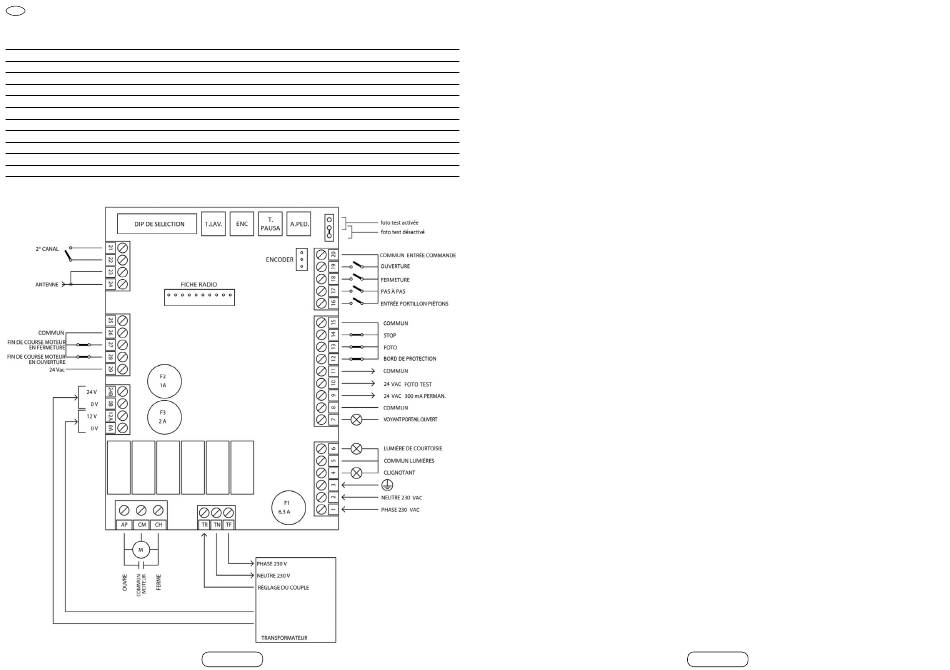

BRANCHEMENT DU BORNIER
1-2-3 F-N-Terra ENTRÉE Alimentation de la fich 230 Vac 50 Hz.
6-5 LAM-CLU SORTIE Lumière de courtoisie (230 Vac 100 Wmax). Tension fixe de 230 Vac pour le temps d'actionnement des moteurs.
4-5 COR-CLU SORTIE Clignotant (230 Vac 40 Wmax). Tension fixe de 230 Vac pour le temps d'actionnement des moteurs
(augmentablede 60 sec - DIP SWITCHES 4).
7-8 SC-COM SORTIE Voyant portail ouvert (24Vac 2Wmax). Toujours ON dans le cycle d'ouverture, pause et fermeture; OFF
quand le portail est fermé.
9-8 24Vac-COM SORTIE Alimentation accessoires (24 Vac 300mAmax).
10-8 TST-COM SORTIE Alimentation accessoires (24 Vac 300mAmax). Utiliser cette sortie pour alimenter les cellules
photoélectriques quand la fonction TEST est activée.
12-11 COS-COM ENTRÉE (NF) Tranche de sécurité. Provoque, en ouverture, une fermeture d'environ 3 sec. suivie d'un stop.
Provoque, en fermeture, une ouverture d'environ 3 sec. suivie d'un stop.
13-11 Foto-COM ENTRÉE (NF) Cellules photoélectriques (FOTO). En phase d'ouverture, elles sont ignorées. En phase
de fermeture, elles invertissent le mouvement même si l'obstacle n'est pas enlevé.
14-15 ST-COM ENTRÉE (NF) Stop. Provoque l'arrêt immédiat du mouvement dans quelque position que ce soit.
16-20 PED-COM ENTRÉE (NO) Ouverture partielle. Le temps d'actionnement en ouverture est fixé par le trimmer A.PED.
17-20 PP-COM ENTRÉE (NO) Pas à pas. Séquence de fonctionnement: ouvre-stop.-ferme-stop...la première commande
après que la centrale ait été allumée est Ouvre.
18-20 CH-COM ENTRÉE (NO) Commande de fermeture.
19-20 AP-COM ENTRÉE (NO) Commande d'ouverture.
21-22 2° CH SORTIE Du deuxième canal de la fiche radio.
23-24 CALZA-CENT. ENTRÉE Antenne pour la fiche radio.
27-26 FCC-COM ENTRÉE (NF) Fin de course moteur EN FERMETURE.
28-26 FCA-COM ENTRÉE (NF) Fin de course moteur EN OUVERTURE.
0B-24B/0A-12A 0-24/0-12 ENTRÉE Tensions du transformateur.
TR-TN-TF SORTIE Alimentation autotransformateur.
AP-CM-CH SORTIE Moteur (monophasé asynchrone 230Vac 400Wmax).
RÉGLAGES
TRIMMER T.LAV. Trimmer permettant de fixer le temps de fonctionnement d'un minimum de 2 secondes à un maximum de
60 secondes pouvant être prolongées à 120 secondes. (dip N° 6 a ON).
TRIMMER T.PAUSE Trimmer permettant de fixer le temps de pause d'un minimum de zéro seconde à un maximum de 90
secondes, activé uniquement si la refermeture automatique est programmée (dip N° 1 a ON).
TRIMMER A.PED Trimmer permettant de fixer le temps d'ouverture du portillon pour piétons moteur d'un minimum de 2 secondes à
un maximum de 60 secondes.
TRIMMER ENC: Trimmer qui permet le reglage de la détéction d'obstacle.
RÉGLAGE DU COUPLE
Réglage du couple par autotransformateur avec possibilité de sélectionner quatre positions (1= couple minimum; 4= couple
maximum).
DIP-SWITCHES DE SELECTION
DIP SWITCH N° 1: ON Active la refermeture automatique. Après une ouverture complète, le portail se referme automatiquement
une fois écoulé le TEMPS DE PAUSE fixé par le trimmer.
DIP SWITCH N° 2: ON Referme toujours après un black-out. Après un black-out, la centrale effectue automatiquement la
fermeture.
DIP SWITCH N° 3: ON Active le pré-clignotement. Le clignotement est activé 4 secondes avant le début du mouvement.
DIP SWITCH N° 4: ON Active le prolongement de la lumière de courtoisie. La lumière de courtoisie est activée pendant 60
secondes après la fin du mouvement.
DIP SWITCH N° 5: ON Active le coup de bélier. Lorsque le portail est complètement fermé, une commande d'ouverture
ou de pas à pas provoque initialement une fermeture du vantail avant d'en commencer l'ouverture. Cette action facilite
l'éventuel déverrouillage de la serrure électrique.
DIP SWITCH N° 6: ON Active le redoublement du temps de fonctionnement. Programme un TEMPS DE FONCTIONNEMENT
maximum de 120 secondes.
DIP SWITCH N° 7: ON La commande pas à pas devient copropriété. La commande pas à pas ne provoque que l'ouverture; en
position de complète ouverture elle provoquela fermeture.
DIP SWITCH N° 8: ON Active le fonctionnement avec HOMME PRESENT. Pour que le mouvement soit effectué, la touche;
OUVERTURE ou la touche FERMETURE doivent être pressées en continu.
DIP SWITCH N° 9: ON Avec le portail ouvert : refermeture après 6 secondes. Le passage sur FOTO. provoque la
refermeture du portail après 6 secondes avec ou sans refermeture automatique activée.
DIP SWITCH N° 10: ON Avec le portail fermé : ouverture possible même si la CELLULE PHOTOÉLECTRIQUE est obscurcie.
DIP SWITCH N° 11: ON Modification du fonctionnement de FOTO. L'interruption du faisceau en OUVERTURE est ignorée. En
phase de FERMETURE, l'interruption du faisceau provoque un stop momentané avant que le portail ne s'ouvre de nouveau à la
libération du faisceau.
DIP SWITCH N° 12: ON Activation de la fonction FREIN. Lorsque le fin de course est atteint, en ouverture comme en fermeture, ON
active la fonction de frein.
SÉLECTEUR DE FONCTIONNEMENT TST: TEST FOTO ACTIVÉ
Le test de la céllule photoélectique (FOTOTEST) contrôle le bon fonctionnement de la cellule photoélectrique avant chaque
ouverture. Les cellules photoélectriques en test doivent être connectées à la tension de la borne n.18: TST.
