Notice de montage
0570.812/04-FR
Figure 1
Nomenclature jeu interrupteur de position
Figure 2
Liste des pièces détachées du jeu interrupteur de position
Figure 3
Démontage
Figure 4
Montage de la douille filetée
Figure 5
Montage de l'écrou de commande et de la tôle de fixation
Figure 6
Montage de l'arcade
Figure 7
Montage de la pièce de commande
Figure 8
Montage de l'interrupteur de position
Figure 9
Réglage de l'interrupteur de position
Respecter et observer tous les points de la notice de service 0570.8.
Attention
Le jeu interrupteur de position peut être monté lorsque le robinet est démonté ou monté. Le montage à l'état démonté, à savoir
avant l'installation du robinet sur la tuyauterie, est à préférer.
Apporter une attention particulière si le montage du jeu interrupteur de position a lieu lorsque le robinet est déjà monté sur la
tuyauterie. Respecter impérativement le paragraphe Sécurité (3.1 à 3.6) de la notice de service (consignes de sécurité, robinet
déchargé de pression et refroidi, ...).
Couples de serrage des vis, voir notice de service 0570.8.
La non-observation peut entraîner des fuites au niveau du chapeau bouloné du robinet monté !
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

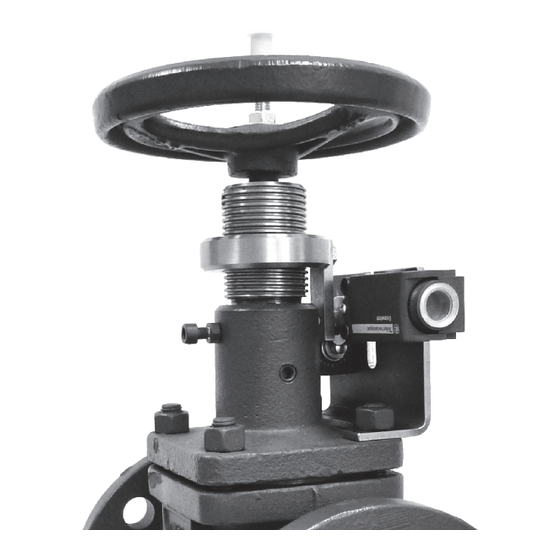

Jeu interrupteur de position
BOA-H DN 15-150 PN 16/25
Variante EN-GJS-400-18-LT
. . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . .
2
2
3
3
4
4
5
5
6

Publicité

loading

Manuels Connexes pour KSB BOA-H Serie

Sommaire des Matières pour KSB BOA-H Serie

  • Page 1 Notice de montage 0570.812/04-FR Jeu interrupteur de position BOA-H DN 15-150 PN 16/25 Variante EN-GJS-400-18-LT Figure 1 Nomenclature jeu interrupteur de position ......... . Figure 2 Liste des pièces détachées du jeu interrupteur de position .
  • Page 2 Figure 1 Nomenclature du jeu interrupteur de position Le jeu comprend un interrupteur de position. Un deuxième interrupteur de position peut être commandé, si nécessaire. Pièces détachées, voir Figure 2 (exemple DN 50, jeu 4). Notice de montage, voir Figure 3 à Figure 9. Figure 2 Liste des pièces détachées du jeu interrupteur de position (exemple DN 50, jeu 4).
  • Page 3 Figure 3 Démontage Vis sans tête avec écrou hexagonal et rondelle Volant Trou transversal dans l’écrou de tige Bague à collerette Mettre le robinet en position d’OUVERTURE. Attention Pendant les travaux, la manœuvre du robinet n’est pas possible (volant démonté). Attention Robinet monté...
  • Page 4 Instruction de montage : Contrôler si la douille filetée (2) se laisse monter. Si nécessaire, enlever la peinture ou les restes de peinture avec un dissolvant. Figure 5 Montage de l’écrou de commande et de la tôle de fixation Écrou de commande (3) Gorge Écrou hexagonal (6) avec rondelle grower (16)
  • Page 5 Utiliser uniquement les vis d’origine jointes ; sinon, la garantie ne s’applique plus. Attention Figure 7 Montage de la pièce de commande Écrou hexagonal (9) Vis sans tête (7) Pièce de commande (5) -- Visser l’écrou hexagonal (9) sur la vis sans tête (7) et glisser la pièce de commande (5) sur la vis sans tête (7). -- Monter cet ensemble d’en haut dans la fente de l’arcade (1).

  • Page 6: Raccordement Électrique

    Figure 9 Réglage des interrupteurs de position Volant avec vis sans tête, rondelle et écrou hexagonal Interrupteur de position (10) Interrupteur de position pour « FERMETURE (10) « OUVERTURE Bouchon (15) -- Remonter la vis sans tête, l’écrou hexagonal, la rondelle et le volant. -- Monter le bouchon (15).
  • Page 7 Caractéristiques techniques des interrupteurs de position Type : Télémécanique Design compact, type XCK P, en plastique Osiswitch XCK-P2110P16 (n d’ident 46001831) Appareil complet avec entrée de câble ISO M16 x 1,5 pour diamètre de câble 4 -- 8 mm avec tête à poussoir métallique B1 Forme suivant EN 50047 Classe de protection suivant DIN EN 60529 / IEC 60529 IP 66 -- IP 67...
