BaseUnits pour modules de périphérie
4.11 BU de type B1, variante foncée, sans bornes AUX, alimentée par les bornes d'injection

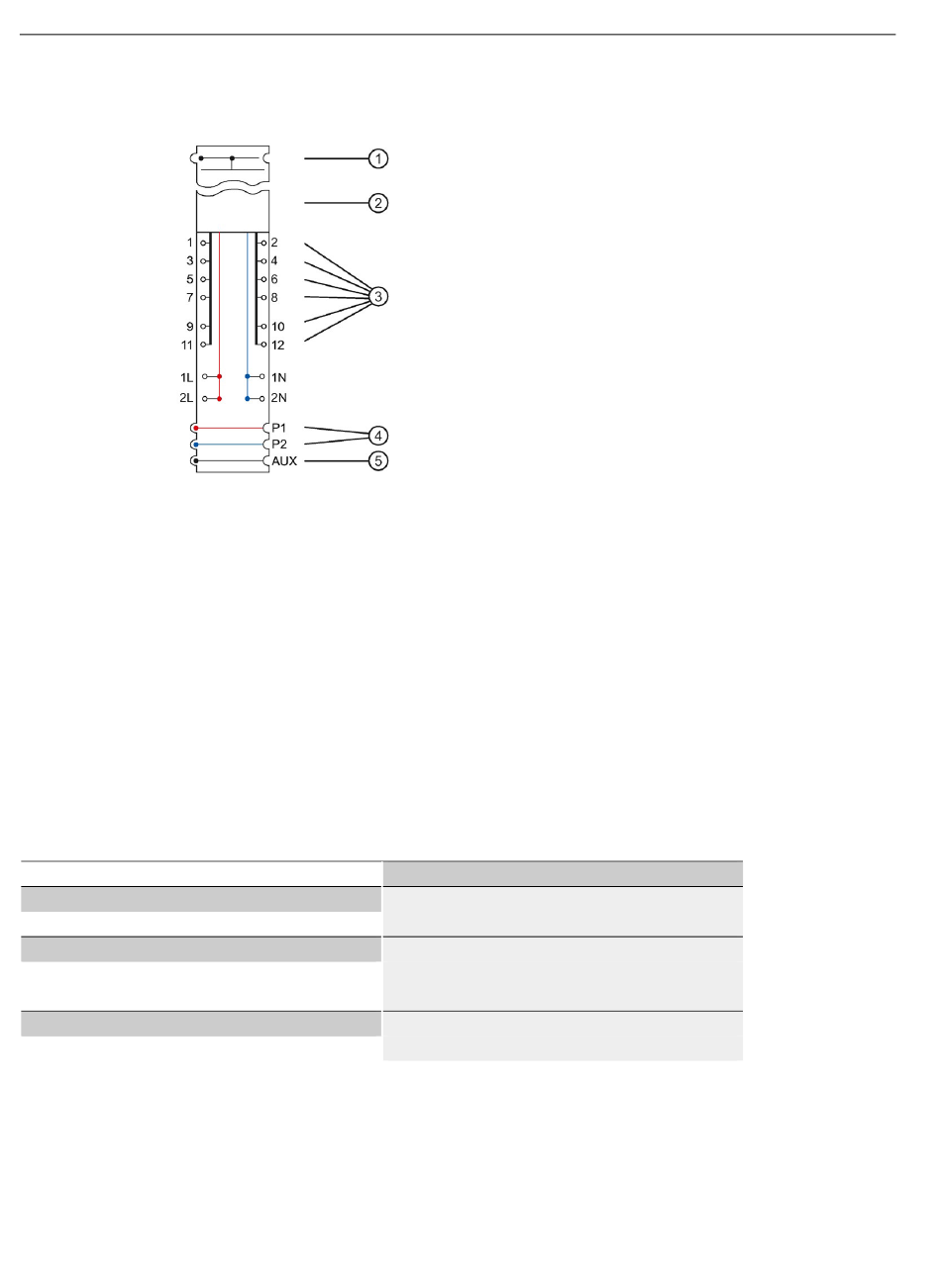

Schéma de principe
①
②
③
④
⑤
Figure 4-20
4.11.3 Caractéristiques techniques
Caractéristiques techniques de la BU de type B1, variante foncée, sans bornes AUX,
alimentée par les bornes d'injection
Numéro d'article
Informations générales
Désignation du type de produit
Tension d'alimentation
Valeur nominale (CC)
Valeur nominale (CA)
Charge de courant admissible
jusqu'à 60 °C, maxi
62
Bus interne
Module de périphérie
Bornes reliées au module de périphérie
Barres de potentiel P1, P2 auto-assemblantes, intégrées au système, sans liaison aux bornes,
reliées au module voisin sur la gauche
Jeu de barres de potentiel AUX auto-assemblantes, intégré au système, sans liaison aux
bornes AUX, relié au module voisin sur la gauche
Schéma de principe de la BU de type B1, variante foncée, sans bornes AUX, alimentée
par les bornes d'injection
6ES7193-6BP20-0BB1
Type B1
24 V
230 V; 110 V
10 A
BaseUnits (6ES7193-6BP.../3RK1908-0AP00...)
