4.13 BU de type C1, variante foncée, avec bornes AUX, alimentée par les barres P1, P2

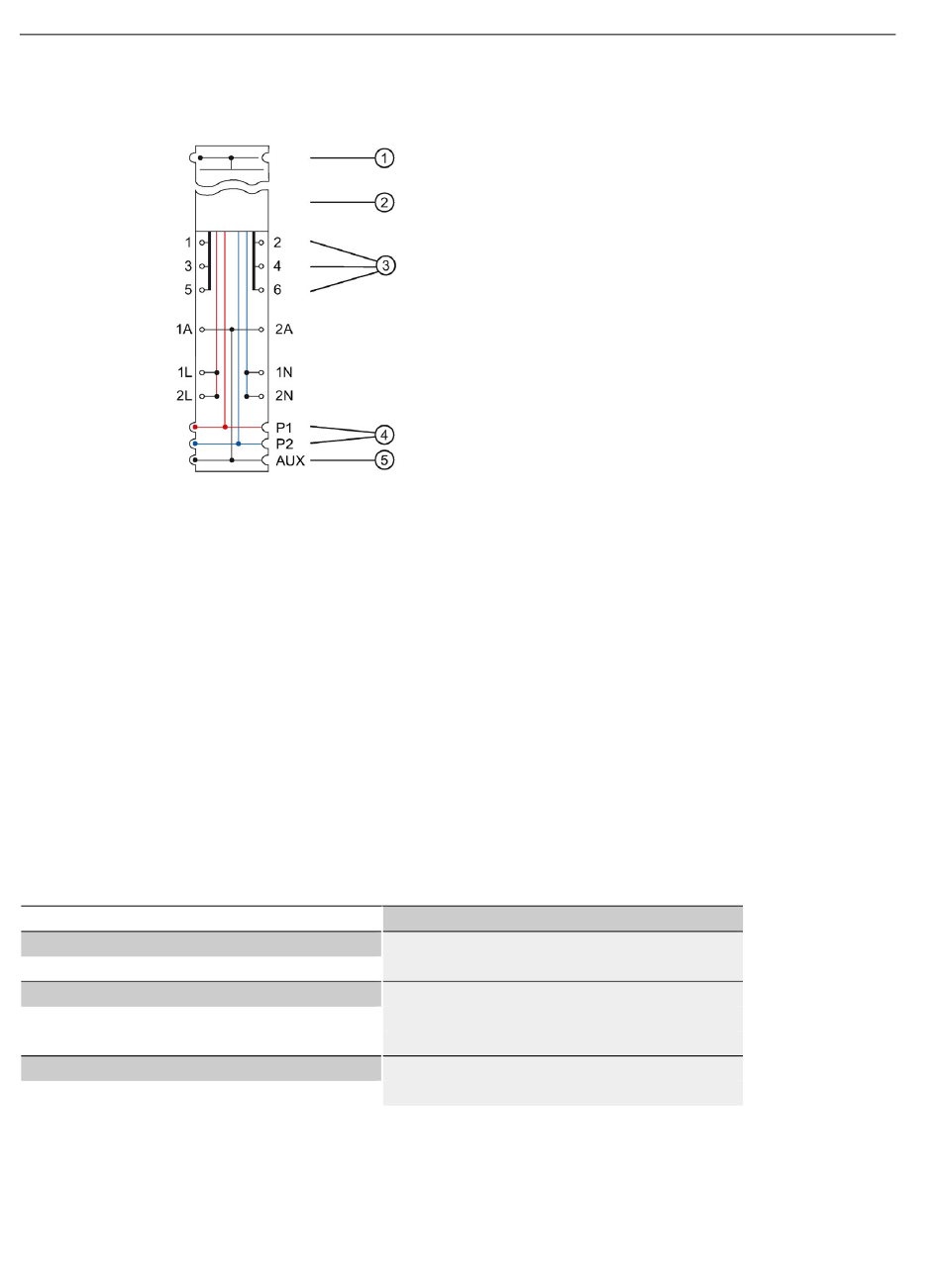

Schéma de principe
①
②
③
④
⑤
Figure 4-24
4.13.3 Caractéristiques techniques
Caractéristiques techniques de la BU de type C1, variante foncée, avec bornes AUX,
alimentée par les barres P1, P2
Numéro d'article
Informations générales
Désignation du type de produit
Tension d'alimentation
Valeur nominale (CC)
Valeur nominale (CA)
Charge de courant admissible
jusqu'à 60 °C, maxi
70
Bus interne
Module d'alimentation
Bornes avec liaison au module de périphérie
Barres de potentiel P1, P2 auto-assemblantes, intégrées au système, reliées aux bornes
d'injection (par le module de périphérie enfiché). Reliées au module voisin sur la gauche
Jeu de barres de potentiel AUX auto-assemblantes, intégré au système, relié aux bornes AUX,
relié au module voisin sur la gauche
Schéma de principe de la BU de type C1, variante foncée, avec bornes AUX, alimentée
par les barres P1, P2
6ES7193-6BP20-0BC1
Type C1
24 V; 30 V
230 V; 110 V
10 A
BaseUnits (6ES7193-6BP.../3RK1908-0AP00...)
Manuel, 02/2018, A5E03727050-AH
