NOTE AU CONSOMMATEUR: NE PAS JETER CE MANUEL VEUILLEZ LE LIRE ATTENTIVEMENT ET LE CONSERVER POUR
RÉFÉRENCE ULTÉRIEURE.
Les surfaces de ce produit entrant en contact avec l'eau potable contiennent moins de 0,25% (en poids) de plomb,
conformément à la Safe Drinking Water Act, Section 1417.
Tout manquement aux présentes instructions peut causer un incendie ou une explosion se traduisant par des dommages matériels, des blessures
ou la mort.
•
Ne pas ranger ni utiliser de l'essence ou des liquides et vapeurs inflammables à proximité de cet appareil ou de tout autre appareil. Le
non-respect de cette directive peut causer un incendie ou une explosion.
•
L'installation et la réparation de cet appareil doivent être effectuées par un installateur qualifié, un centre de service licencié ou le
fournisseur de service du gaz.
• Ne mettez aucun appareil en marche.
• Ne touchez à aucun interrupteur électrique; n'utilisez aucun téléphone dans votre bâtiment.
• Déplacez-vous immédiatement chez un voisin, d'où vous appellerez votre distributeur de gaz; et suivez ses directives.
• Si vous ne pouvez communiquer avec votre fournisseur, appelez le service des incendies.
• Ne retournez pas dans votre logement sans l'autorisation du fournisseur de gaz ou du service des incendies.
Ce chauffe-eau est n'est pas conçu pour être installé dans une maison mobile.
Manuel d'utilisation et d'entretien
AVERTISSEMENT
POUR VOTRE SÉCURITÉ!
SI VOUS DÉTECTEZ UNE ODEUR DE GAZ

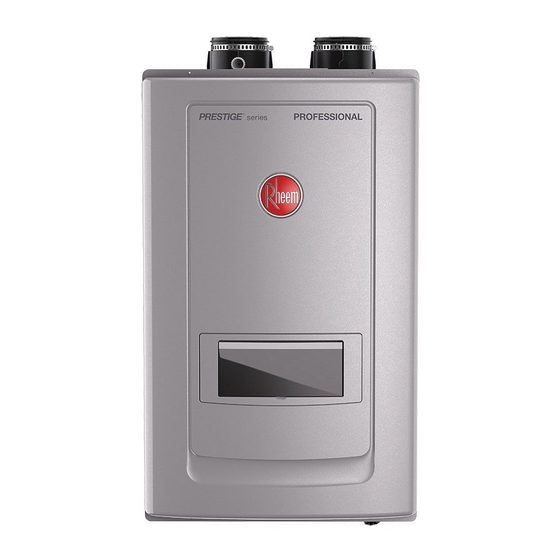

CHAUFFE-EAU
SANS RÉSERVOIR
À CONDENSATION
Renseignements pour l'utilisateur
Modèles 180 000 à 199 000 BTU/h
1
Installation
Mise en service
Entretien
Pièces
www.rheem.com
AP19426-3 (2-18)
