DEMONTAGE DU SySTEME 5000
Tout d'abord, n'oubliez pas de démonter les connecteurs où règnent des
tensions dangereuses.

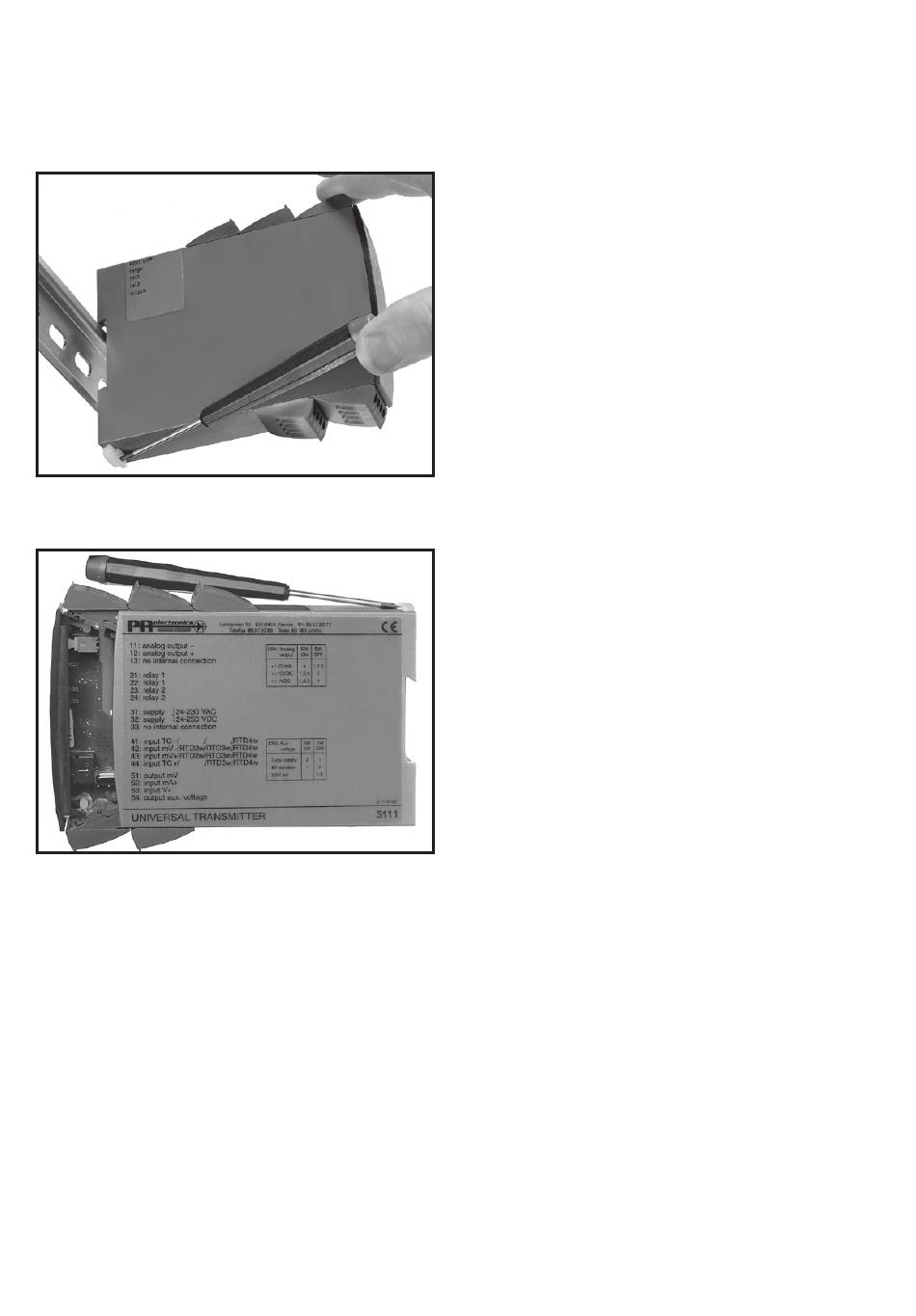

Figure 1:
Detachez le module du rail DIN en
relevant le verrou inférieur.
Figure 2:
Extrayez la carte à circuits imprimés en
relevant le verrou supérieur en même
temps que vous retirez la plaque
avant. Vous pouvez maintenant régler
les commutateurs et les cavaliers.
