DEMONTAGE DU SYSTEME 5000
Tout d'abord, n'oubliez pas de démonter les connecteurs où règnent des
tensions dangereuses.

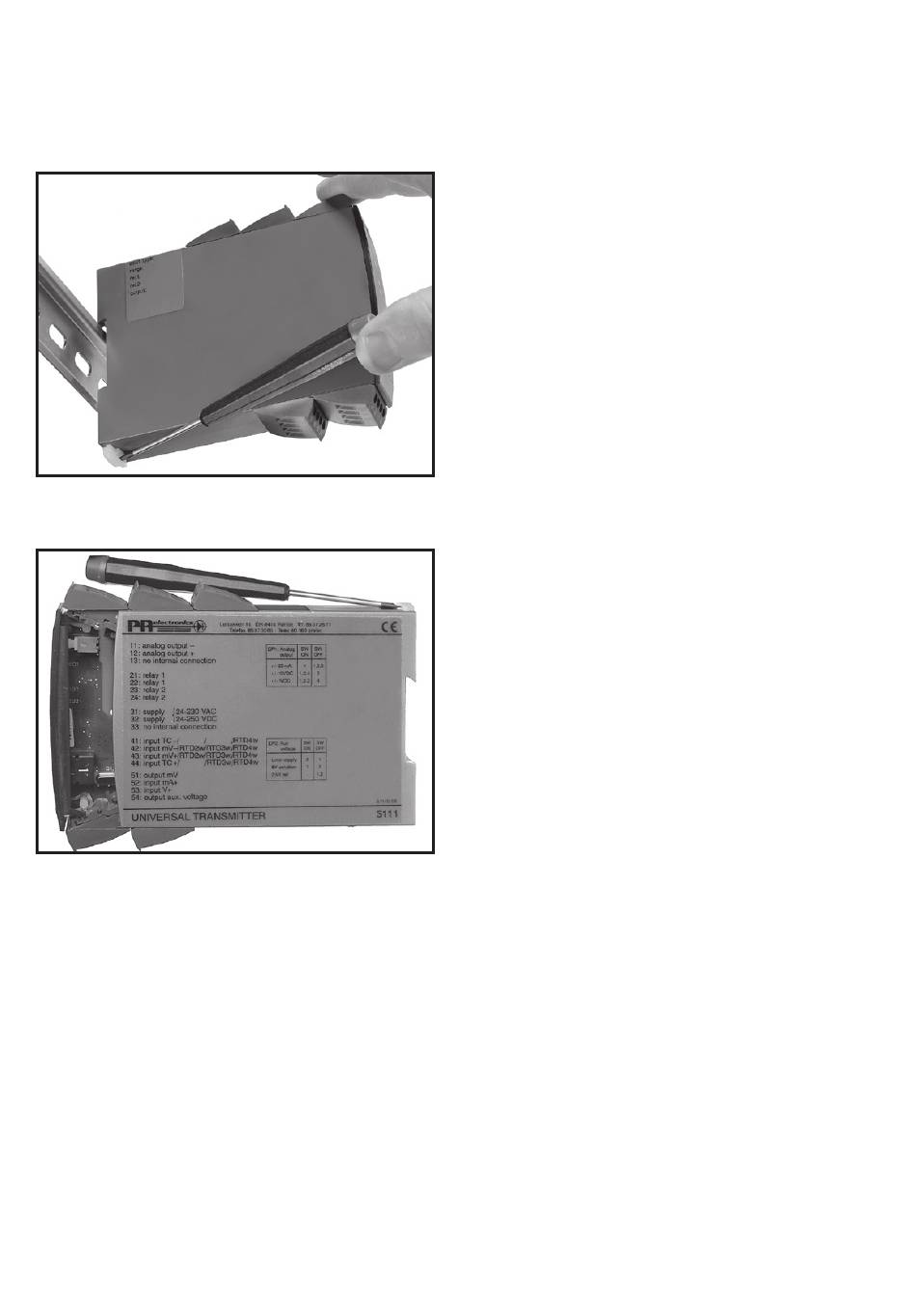

Figure 1:
Detachez le module du rail DIN en
relevant le verrou inférieur.
Figure 2:
Extrayez la carte à circuits imprimés
en relevant le verrou supérieur en
même temps que vous retirez la
plaque avant.
Vous pouvez maintenant régler les
commutateurs et les cavaliers.
