DEMONTAGE DU SYSTEME 5000
Tout d'abord, n'oubliez pas de démonter les connecteurs où règnent des
tensions dangereuses.
50

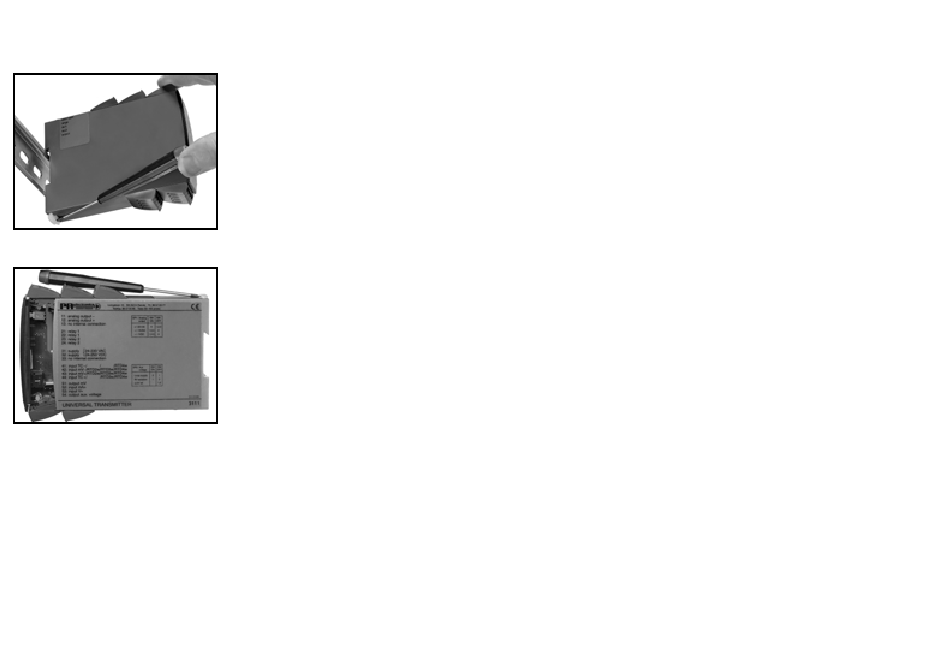

Figure 1:
Detachez le module du rail DIN en
relevant le verrou inférieur.
Figure 2:
Extrayez la carte à circuits imprimés
en relevant le verrou supérieur en
même temps que vous retirez la
plaque avant.
Vous pouvez maintenant régler les
commutateurs et les cavaliers.

CALCULATEUR DE SIGNAUX

PRetrans 5115
• Mesure redondante avec 2 signaux d'entrée
• Calculateur de signaux à l'aide des 4 opérations
d'arithmétique
• Signal d'entrée doublé
• Entrée : Pt100, Ohm, TC, mV, mA et V
• Alimentation multi-tension ca ou cc

Application :

• Mesure redondante de la température à l'aide de deux capteurs, où le deu-
xième capteur prend le relais lors d'un défaut du capteur principal.
• Deux signaux de sortie entièrement isolés pour un seul signal d'entrée en
température ou de type analogique.
• Calculateur de signaux à l'aide des 4 opéra tions d'arithmétique : addition,
soustraction, multiplication et division.
• Exemple : mesure de la différence : (Entrée 1 * K1) - (Entrée 2 * K2) + K4
• Exemple : mesure de la moyenne : (Entrée 1 * 0,5) + (Entrée 2 * 0,5) + K4
• Exemple : fonction différente pour chaque sortie : Sortie 1 = entrée 1 - entrée 2,
et Sortie 2 = entrée 1 + entrée 2
Charactéristiques techniques :
• Le PR5115 peut être programmé de manière simple et rapide en utilisant
PReset.
• La LED verte en face avant indique un fonctionnement normal du module,
un défaut capteur pour chaque capteur et un défaut de fonctionnement du
module.
• Vérification continue des données sauvegardées.
• Isolation galvanique 5-port de 3,75 kVca.

Montage / installation :

• Pour montage vertical ou horizontal sur rail DIN sans éspace entre les
mo dules avoisinants avec 42 modules par mètre.
