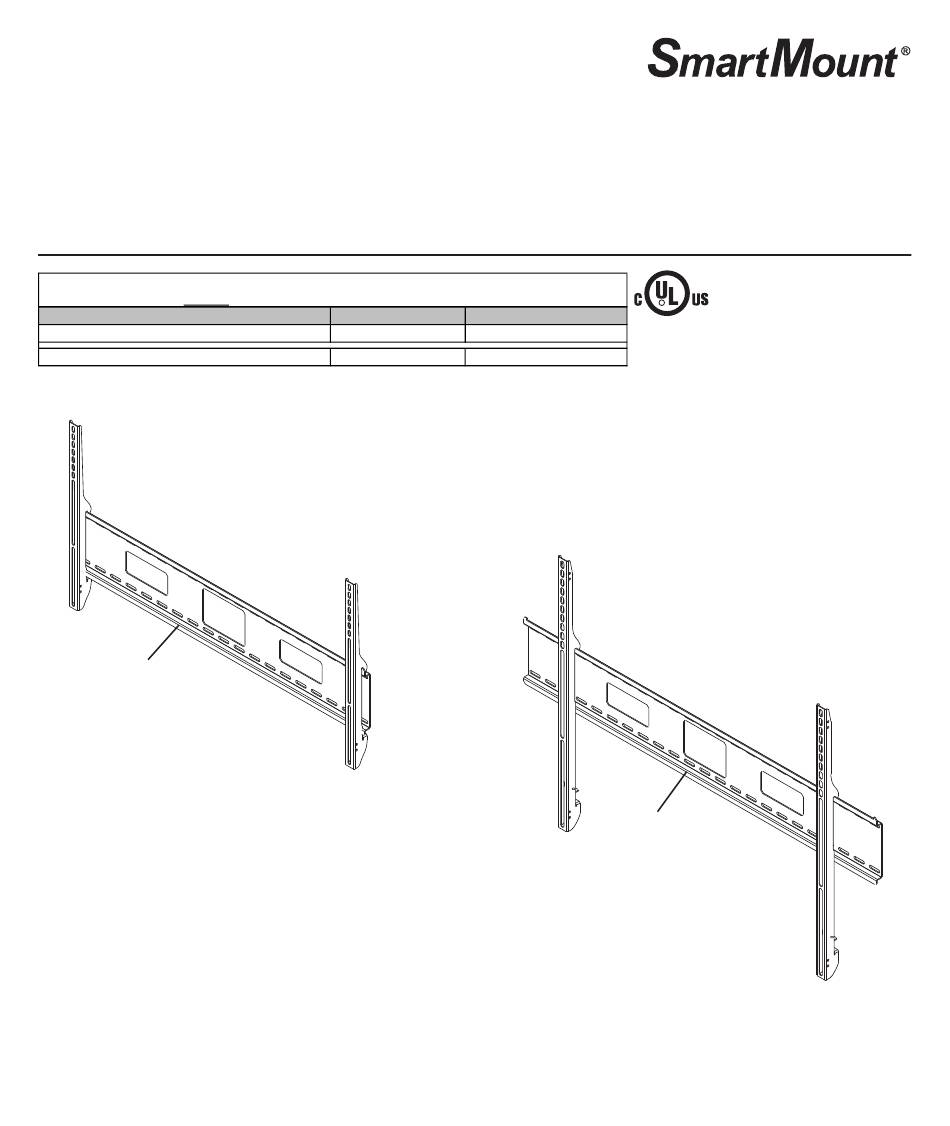

Installation and Assembly:
SmartMount
for LCD and Plasma Flat Panel Plasma Screens
Product is UL rated for screen size
range and load capacity
Model #
SF670, SF670-S, SF670P, SF670P-S
SF680, SF680-S, SF680P, SF680P-S
(SF670)
Features:
• Colors: silver or black
•
Slim design holds screen close up against the wall
•
Screen simply hooks onto the wall plate for quick and easy installation
•
Optional horizontal adjustment of up to 12" (depending on screen model)
•
Includes hardware for installation to wood studs, concrete and cinder block
•
Theft-resistant security screws
Universal Flat Wall Mount
®
per chart below
Screen Size Range Max. UL Load Capacity
42''- 71''
61''- 102''
R
250 lb (113kg)
350 lb (159kg)
(SF680)
This product is intended for use with UL
Listed products and must be installed by a
qualified professional installer.
Publicité
Table des Matières
Manuels Connexes pour PEERLESS SmartMount SF670
Sommaire des Matières pour PEERLESS SmartMount SF670
- Page 1 Installation and Assembly: SmartMount Universal Flat Wall Mount ® for LCD and Plasma Flat Panel Plasma Screens Product is UL rated for screen size This product is intended for use with UL Listed products and must be installed by a range and load capacity per chart below qualified professional installer.
-
Page 2: Tools Needed For Assembly
NOTE: Read entire instruction sheet before you start installation and assembly. WARNING • Do not begin to install your Peerless product until you have read and understood the instructions and warnings contained in this Installation Sheet. If you have any questions regarding any of the instructions or warnings, please call Peerless customer care at 1-800-865-2112. -
Page 3: Parts List
Before you begin, make sure all parts shown are included with your product. Parts List Non-Security Security Black Silver Black Silver Description Qty. Part Number Part Number Part Number Part Number 200-1901 200-4901 200-1901 200-4901 AA wall plate 200-1902 200-4902 200-1902 200-4902 200-0940... -
Page 4: Installation To Triple Wood Stud Wall
Installation to Triple Wood Stud Wall WARNING • Installer must verify that the supporting surface will safely support the combined load of the equipment and all attached hardware and components. • Tighten wood screws so that wall plate is firmly attached, but do not overtighten. Overtightening can damage the screws, greatly reducing their holding power. -
Page 5: Installation To Solid Concrete Or Cinder Block
WARNING • When installing Peerless wall mounts on cinder block, verify that you have a minimum of 1-3/8" of actual concrete thickness in the hole to be used for the concrete anchors. Do not drill into mortar joints! Be sure to mount in a solid part of the block, generally 1"... -
Page 6: Installing Adapter Brackets
Installing Adapter Brackets WARNING • Tighten screws so adapter brackets are firmly attached. Do not tighten with excessive force. Overtightening can cause stress damage to screws, greatly reducing their holding power and possibly causing screw heads to become detached. Tighten to 40 in. • lb (4.5 N.M.) maximum torque. •... - Page 7 SCREEN MULTI-WASHER SCREW ADAPTER BRACKET (BB) If you have any questions, please call Peerless customer care at 1-800-865-2112. For Bump-out or Recessed Back Screen Refer to Screen Compatibility Chart to determine the proper fastener to use. Visit www.peerlessmounts.com/3 for SF670 models or www.peerlessmounts.com/4 for SF680 models for a full screen compatibility chart for this mount.
-
Page 8: Mounting And Removing Flat Panel Screen
Mounting and Removing Flat Panel Screen WARNING • Always use an assistant or mechanical lifting equipment to safely lift and position the flat panel screen. Hook adapter brackets (BB) onto wall plate (AA). Then slowly swing screen in as shown. Turn safety/ security screws, using security allen wrench (EE), clockwise at least six times to prevent screen from being removed as shown in detail 1 of figure 3.1. -
Page 9: Instalación Y Montaje
Instalación y montaje: SmartMount Montura Universal para Pared Plana ® para pantallas LCD de panel plano El producto cuenta con una clasificación de UL para sostener pantallas de televisores de una gama de tamaños específicos y proporcionar una capacidad de carga de _______ de acuerdo con la tabla de abajo. Gama de tamaño de las pantallas Capacidad de carga máxima de UL de modelo... -
Page 10: Herramientas Necesarias Para El Montaje
Lea toda la hoja de instrucciones antes de iniciar la instalación y el montaje. ADVERTENCIA • No comience a instalar su producto de Peerless hasta haber leído y entendido las instrucciones y las advertencias contenidas en la Hoja de Instalación. Si tiene alguna pregunta acerca de cualquiera de las instrucciones o las advertencias, por favor, llame a Servicio al Cliente de Peerless al 1-800-865-2112. -
Page 11: Lista De Piezas
Español Antes de comenzar, asegúrese de que su producto incluye todas las piezas ilustradas. Las piezas podrían verse ligeramente diferentes a las ilustradas. Lista de piezas Sin tornillo de seguridad Con tornillo de seguridad Negro Plateado Negro Plateado Descripción Cant. Nº de pieza Nº... - Page 12 Instalación en una pared con montantes de madera triples Español ADVERTENCIA • El instalador debe verificar que la superficie de apoyo sea capaz de soportar firmemente la carga combinada del equipo y todos los herrajes y componentes. • Apriete los tornillos para madera de tal modo que la placa de apoyo quede firmemente sujeta, pero no apriete en exceso.
-
Page 13: Instalación En Una Pared De Concreto Macizo O De Bloques De Hormigón De Escorias
ADVERTENCIA • Cuando instale soportes de pared Peerless en bloques de hormigón de escorias, verifique que tengan un mínimo de 1-3/8" de superficie efectiva de concreto en el agujero que va a utilizar para los anclajes de concreto. ¡No perfore en las juntas de mortero! Asegúrese de instalar el soporte en una parte sólida del bloque, generalmente a un mínimo de... -
Page 14: Instalación De Los Soportes Adaptadores
Instalación de los soportes adaptadores Español ADVERTENCIA • Apriete los tornillos de tal modo que los soportes adaptadores queden firmemente sujetos. No apriete aplicando demasiada fuerza. El apriete excesivo puede causar daño por esfuerzo a los tornillos, reduciendo enormemente su fuerza de fijación y causando el posible desprendimiento de sus cabezas. - Page 15 ADAPTADOR (BB) Si tiene alguna pregunta, por favor, llame a servicio al cliente de Peerless al 1-800-729-0307. Instalación de un televisor que tiene la parte posterior abultada o empotrada Refiérase a la Tabla de compatibilidad de las pantallas para determinar cuáles son los sujetadores adecuados para usarse.
- Page 16 Montaje y desmontaje de la pantalla plana Español Enganche los soportes adaptadores (BB) en la placa de pared (AA). Entonces gire la pantalla lentamente, como se muestra. Déles, por lo menos, seis vueltas a los tornillos de seguridad en el sentido del movimiento de las manecillas del reloj con una llave allen de seguridad (EE) para evitar que se pueda quitar la pantalla, como se muestra en el detalle 1 de la figura 3.1.
-
Page 17: Caractéristiques
Installation et montage : Support mural plat universel SmartMount ® pour écrans plats ACL et plasma et la capacité de charge en fonction du tableau ci-dessous N° de modèle Capacité de charge UL maximale SF670, SF670-S, SF670P, SF670P-S 42-71 po 250 lb (113 kg) SF680, SF680-S, SF680P, SF680P-S 61-102 po... -
Page 18: Outils Nécessaires Au Montage
Français AVERTISSEMENT • Ne commencez pas à installer votre produit Peerless avant d’avoir lu et assimilé les instructions et les mises en garde contenues dans cette fiche d’installation. Pour toute question concernant les instructions ou les mises en garde, appelez le service à la clientèle de Peerless au 1-800-865-2112. -
Page 19: Liste Des Pièces
Français Avant de commencer, assurez-vous que toutes les pièces indiquées sont incluses avec le produit. Il est possib le que les pièces semb lent légèrement différentes de celles illustrées ici. Liste des pièces Modèle non sécurisé Modèle antivol Noir Argent Noir Argent Description... -
Page 20: Installation Sur Un Mur À Triples Montants En Bois
Installation sur un mur à triples montants en bois Français AVERTISSEMENT • L’installateur doit s’assurer que la surface de support pourra soutenir sans danger la charge combinée de l’équipement, de toute sa visserie et de tous ses composants. • Serrez les vis à bois de manière que la plaque murale soit fermement fixée, mais sans excès. Un serrage excessif peut endommager les vis et en réduire considérablement le pouvoir de maintien. -
Page 21: Installation Sur Du Béton Plein Ou Un Bloc De Béton De Mâchefer
AVERTISSEMENT • Si vous installez des montures murales Peerless sur un bloc de béton de mâchefer, vérifiez que vous disposez d’une épaisseur de béton d’au moins 3,4 cm (1 3/8 po) dans le trou destiné aux ancrages de béton. Ne percez pas dans les joints de mortier ! Veillez à... -
Page 22: Installation Des Supports Adaptateurs
Installation des supports adaptateurs Français AVERTISSEMENT • Serrez les vis de manière que les supports adaptateurs soient solidement fixés. N’employez pas une force excessive pour serrer. Un serrage excessif peut causer des contraintes risquant d’endommager les vis, de réduire considérablement leur pouvoir de maintien et de décoller les têtes des vis. Serrez les vis à un couple maximum de 4,5 Nm (40 po-lb). - Page 23 USAGE SUPPORT ADAPTATEUR (BB) Pour toute question, veuillez appeler le service à la clientèle de Peerless au 1-800-729-0307. Pour un écran à dos convexe ou concave Le Tableau de compatibilité avec l’écran permet de déterminer quelle fixation utiliser. Visitez www.peerlessmounts.com/3 pour les modèles SF670 ou www.peerlessmounts.com/4 pour les modèles SF680 pour obtenir obtenir un tableau de compatibilité...
-
Page 24: Montage Et Démontage De L'écran Plat
Montage et démontage de l’écran plat Français Accrochez les supports adaptateurs (BB) à la plaque murale (AA). Puis, faites pivoter lentement l’écran vers l’intérieur, comme illustré. Tournez les vis de sûreté/sécurité à l’aide d’une clé hexagonale (EE) au moins six fois dans le sens horaire pour éviter le retrait de l’écran comme illustré...
