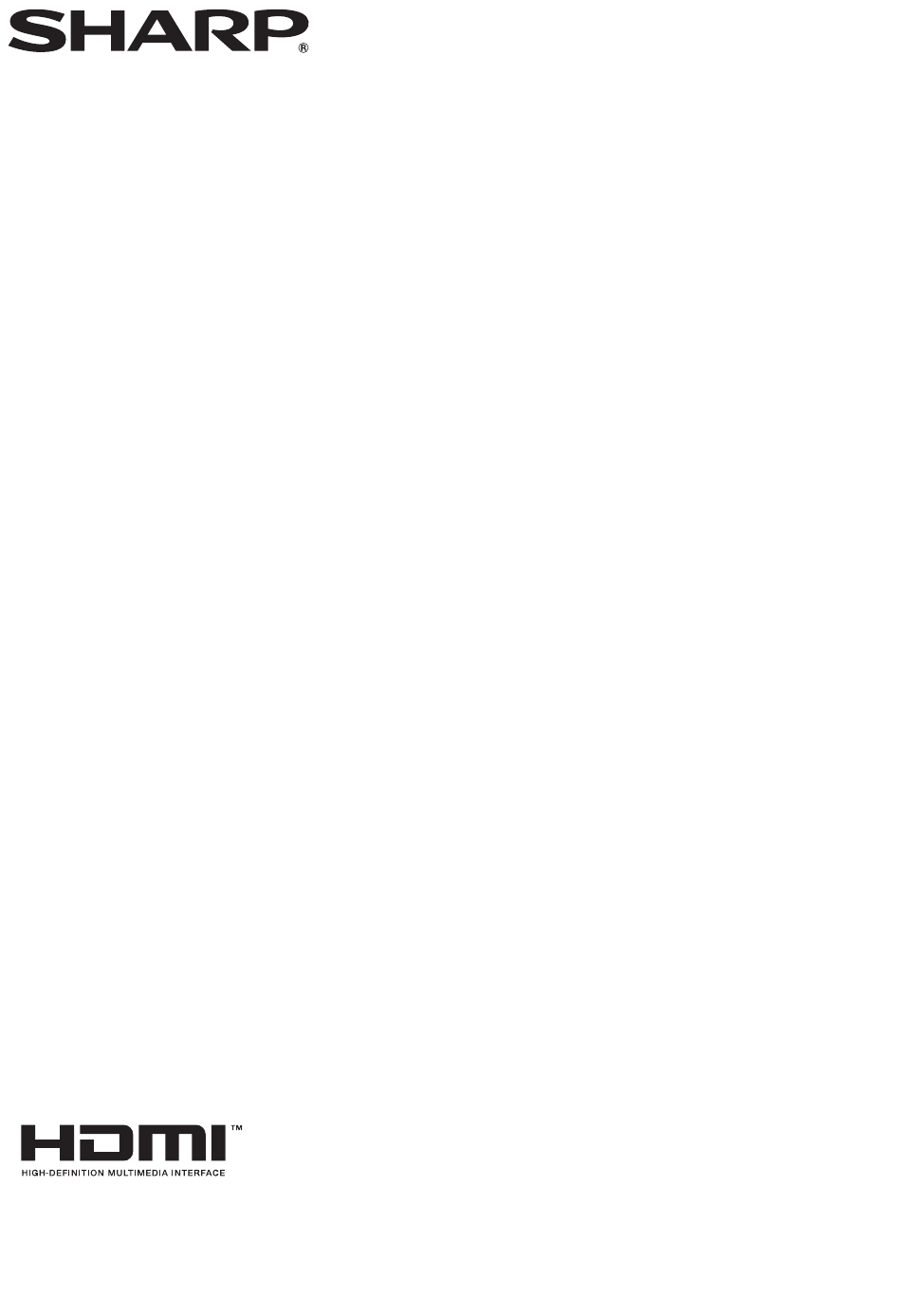

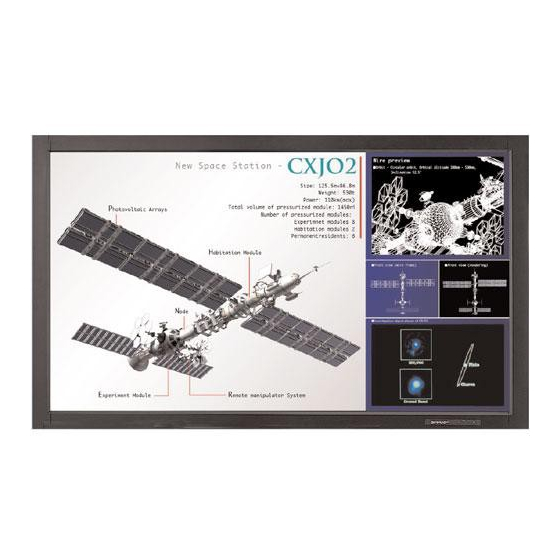

- Page 1 PN-S525 MONITEUR LCD GUIDE DE L’UTILISATEUR...
-
Page 2: Table Des Matières
Table des matières Fonctionnement de base ..........3 Options de menu .............5 Affichage de l’écran de menu ........5 détails des options de menu ........6 Réglages pour l’affichage d’écran de PC ....11 Initialisation (Restauration)/Réglage des restrictions des fonctions ..............12 Commande du moniteur par un PC (RS-232C) ...13 Raccordement d’un PC ..........13 Conditions de communication ........13 Procédure de communication ........13... -
Page 3: Fonctionnement De Base
AV2 HdMi Borne d’entrée AV2 BRIGHT VOLUME AV3 CoMPoNeNT Bornes d’entrée AV3 Bornes d’entrée ID No. <AV3 CoMPoSANT> MODEL PN-S525 audio de l’AV AV4 S-Video Borne d’entrée AV4 <AV4 S-VidÉo> STATUS XXXX-XXXX-XXXX-XXXX AV5 Video Borne d’entrée AV5 <AV5 VidÉo> 1 9 2 0 x 1 0 8 0 V: 60 Hz H: 66.3 kHz... - Page 4 Fonctionnement de base 8. MODE (Sélection du mode de couleur) • sRGB s’applique seulement à l’entrée du PC. À chaque fois que vous appuyez sur ce bouton, le mode de sRGB est la norme internationale de la représentation des couleur change selon la séquence suivante : couleurs spécifiée par la IEC (International Electrotechnical Commission (Commisson Electrotechnique Internationale)).
-
Page 5: Options De Menu
Options de menu Affichage de l’écran de menu Conseils • Le menu va différer en fonction du mode d’entrée. Le réglage de la vidéo et du son et les réglages des • L’écran de menu va se fermer automatiquement si aucune différentes fonctions sont activés. -
Page 6: Détails Des Options De Menu
Options de menu Détails des options de menu CONTRAST <CONTRASTE> Règle la luminosité de l’image. Le menu va différer en fonction du mode d’entrée. BLACK LEVEL <NIVEAU NOIR> nSCREEN <ÉCRAN> Règle la luminosité des signaux vidéo en entier. AUTO (PC3/PC4) TINT <TEINTE>... - Page 7 Options de menu nAUDIO ID No. SET <ID NO.> TREBLE <AIGUS> Assigne des numéros d’identification aux moniteurs connectés en série (voir à la page 14), en utilisant des Règle le volume des aigus. câbles RS-232. BASS <GRAVES> Les numéros 1 à 255 sont disponibles comme numéros d’identification.
- Page 8 Options de menu nPIP/PbyP POWER MANAGEMENT <GESTION DE L’ALIMENTATION> PoWeR MANAGeMeNT détermine la commutation ou non PIP MODES <PIP MODE> des modes, du mode sans signal au mode veille de signal Règle la méthode d’affichage. d’entrée quand l’écran du PC est affiché. oFF ..Affiche un seul écran.
- Page 9 Options de menu nAffichage sur deux écrans nENLARGE <AGRANDIR> Vous pouvez afficher les écrans du signal d’entrée du PC et • Vous pouvez aligner plusieurs moniteurs et les intégrer du signal d’entrée AV simultanément. dans un seul grand écran pour l’affichage. Réglez cette fonction avec “PIP MODES”...
- Page 10 Options de menu Conseils (3) DAY OF THE WEEK <JOUR DE LA SEMAINE> • Les signaux d’entrée AV ne peuvent pas être utilisés dans Spécifie le jour de la semaine pour l’exécution de la fonction Enlarge (Agrandissement). SCHedULe. • Pour connecter 6 moniteurs ou plus utilisant des signaux oNLY oNCe <UNe FoiS>...
-
Page 11: Flesh Tone
Options de menu Réglages pour l’affichage d’écran de PC nOptions ADVANCED <AVANCÉ> (Entrée AV) (Voir à la page 6.) nRéglage automatique FLESH TONE <TON NATUREL> Quand vous utilisez la borne d’entrée PC3 ou les bornes Règle la commande des teintes. d’entrée PC4 pour afficher un écran de PC pour la première fois, ou quand vous changez le réglage du PC, utilisez le 3D-NR... -
Page 12: Initialisation (Restauration)/Réglage Des Restrictions Des Fonctions
Initialisation (Restauration)/Réglage des restrictions des fonctions Vous pouvez restaurer les réglages en leurs valeurs TEMPERATURE ALART préréglées à la sortie d’usine et limiter les opérations. <ALERTE DE TEMPÉRATURE> Sélectionne la méthode de notification d’une température SIZE 1. Après avoir appuyé sur pendant environ 5 anormale. -
Page 13: Commande Du Moniteur Par Un Pc (Rs-232C)
Commande du moniteur par un PC (RS-232C) Conditions de communication Vous pouvez commander ce moniteur à partir d’un PC via le câble RS-232C (port COM) sur le PC. Vous pouvez également raccorder plusieurs moniteurs en Faites les réglages de communication RS-232C du PC pour série en utilisant un PC. - Page 14 Commande du moniteur par un PC (RS-232C) nFormat des codes de réponse Quand RS-232C/LAN SELECT <SÉLECTION RS-232C/LAN> Lorsqu’une commande a été exécutée correctement est réglé sur LAN Code retour , 0A Code retour Une réponse est renvoyée après qu’une commande est , 0A exécutée.
- Page 15 Commande du moniteur par un PC (RS-232C) IDSL ..Le paramètre de cette commande désigne le Lorsque vous commandez aux moniteurs raccordés en série en les désignant par leur numéro d’identification, vous devez numéro d’identification du moniteur. Ce moniteur éviter toute duplication de numéro d’identification. sera sujet à...
- Page 16 Commande du moniteur par un PC (RS-232C) IDCK ..Affiche le numéro d’identification actuellement nCommande de fonction de répétition affecté à un moniteur, et fournit le numéro La fonction de répétition est réalisée en réglant le d’identification actuellement sélectionné pour une QUATRIÈME CARACTÈRE du paramètre sur “+”.
-
Page 17: Tableau Des Commandes Rs-232C
Commande du moniteur par un PC (RS-232C) Tableau des commandes RS-232C Comment lire le tableau des commandes Commande : Champ commande (Voir à la page 13.) Direction : W Quand le “Paramètre” est réglé dans le champ paramètre (voir à la page 13), la commande fonctionne de la manière décrite dans la colonne “Contenu de la commande/de la réponse”. -
Page 18: Menu Screen
Commande du moniteur par un PC (RS-232C) Menu SCREEN <ÉCRAN> Fonction Commande Direction Paramètre Réponse Contenu de la commande/de la réponse AUTo ASNC Quand le mode d’entrée est PC3, PC4. CLoCK <HeURe> CLCK 0-1200 0-1200 Quand le mode d’entrée est PC3, PC4. Varie en fonction du signal. PHASe PHSe 0-63... -
Page 19: Menu Audio
Commande du moniteur par un PC (RS-232C) Menu AUDIO Fonction Commande Direction Paramètre Réponse Contenu de la commande/de la réponse TReBLe <AiGUS> AUTR -10-10 -10-10 BASS <GRAVeS> AUBS -10-10 -10-10 BALANCe AUBL -10-10 -10-10 ReSeT ARST Menu SETUP <INSTALLATION> Fonction Commande Direction Paramètre... -
Page 20: Menu Option
Commande du moniteur par un PC (RS-232C) Menu OPTION <OPTIONS> Fonction Commande Direction Paramètre Réponse Contenu de la commande/de la réponse dATe/TiMe SeTTiNG dATe AABBCCddee AABBCCddee AA : Année, BB : Mois, CC : Jour, DD : Heure, EE : Minute <RÉGLAGe dATe/HeURe>... - Page 21 Commande du moniteur par un PC (RS-232C) • Réglage du paramètre POSITION DE L’IMAGE (EPOS) Dans la direction horizontale 2 x 2 3 x 3 4 x 4 5 x 5 Dans la direction verticale 2 x 2 3 x 3 4 x 4 5 x 5 Menu PIP/PbyP...
- Page 22 Commande du moniteur par un PC (RS-232C) Menu Initialisation/Réglage des restrictions des fonctions (FUNCTION <FONCTION>) Fonction Commande Direction Paramètre Réponse Contenu de la commande/de la réponse ALL ReSeT <ToTAL ReSeT> RSeT 0 : ALL ReSeT 1 <ToTAL ReSeT 1>, 1 : ALL ReSeT2 <ToTAL ReSeT 2> ADJUSTMENT LOCK ALCK 0-2 0 : oFF...
-
Page 23: Commande Du Moniteur Par Un Pc (Lan)
Commande du moniteur par un PC (LAN) Paramètres de connexion à un Votre moniteur peut être connecté à un réseau LAN afin que vous puissiez le contrôler depuis un PC lui-même connecté à réseau LAN un réseau LAN. Vous pouvez également configurer le moniteur de manière Définissez l’adresse IP et le masque de sous-réseau du à... -
Page 24: Réglages Des Paramètres Sur Un Pc
Commande du moniteur par un PC (LAN) ■ Réglages des paramètres sur un PC 7. Modifiez provisoirement l'adresse IP et le masque de sous- réseau. Une fois le moniteur connecté à un PC, vous pouvez Utilisez les réglages suivants pour accéder au moniteur configurer les paramètres LAN directement sur le PC. -
Page 25: Dhcp Client
Commande du moniteur par un PC (LAN) Contrôle du moniteur par le biais d’un PC 5. Cliquez sur “LAN SETUP” dans le menu NETWORK. ■ Fonctionnement de base Vous utilisez internet explorer sur un PC connecté au réseau LAN pour contrôler le moniteur. 1. -
Page 26: Adjustment
Commande du moniteur par un PC (LAN) ■ INFORMATION ■ ADJUSTMENT Permet d’afficher des informations relatives à ce moniteur. Vous pouvez régler ces paramètres qui sont également disponibles dans le menu du moniteur. • SCREEN (Voir à la page 6.) •... - Page 27 Commande du moniteur par un PC (LAN) ■ NETWORK (LAN SETUP) ■ NETWORK (SECURITY) Cet écran vous permet de définir les paramètres nécessaires Cet écran vous permet de régler les paramètres de sécurité. quand le moniteur est connecté à un réseau local. USER NAME / PASSWORD DHCP CLIENT Permet de définir un nom d’utilisateur et un mot de passe...
- Page 28 Commande du moniteur par un PC (LAN) ■ NETWORK (GENERAL) ■ MAIL (ORIGINATOR) Cet écran vous permet de spécifier les paramètres généraux Cet écran vous permet de configurer le courriel envoyé du réseau local. périodiquement ou en cas d’erreur du moniteur. Les paramètres dépendent de la configuration de votre réseau LAN.
- Page 29 Commande du moniteur par un PC (LAN) ■ MAIL (RECIPIENT) ■ MAIL (PERIODICAL) Cet écran vous permet de spécifier les destinataires du Quand l’option PERIODICAL de CONDITION dans MAIL courriel envoyé périodiquement ou en cas d’erreur du (RECIPIENT) est cochée, spécifiez la date et l’heure d’envoi moniteur.
-
Page 30: Service & Support
Commande du moniteur par un PC (LAN) ■ SERVICE & SUPPORT (URL INFORMATION) Vous pouvez afficher une URL spécifique dans le champ URL iNFoRMATioN de l’écran iNFoRMATioN quand une erreur spécifique se produit dans le moniteur. (Voir à la page 26.) URL INFORMATION Saisissez l’URL à... - Page 31 PN-S525 G FR08G(1)
